產品描述

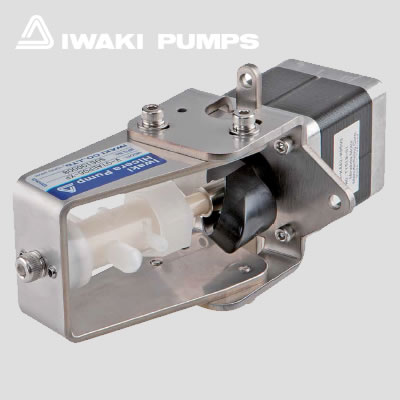

易威奇Hi-Cera Pump高精度柱塞計量泵V-07AEP06/V-07AFP06:
調節比寬泛
通過?7mm 柱塞及調節泵頭安放角可調節流量,調節范圍0.1 ~ 0.3 mL/ 轉。
高扭矩電機
V-07AEP06 配置的雙極性步進電機為高扭矩電機,可大大減少電機鎖死的可能性。
配置清洗口和轉動傳感器
通過清洗口清洗柱塞可防止柱塞被異物抱死,且轉動傳感器可用來監控流量。
應用范圍
? 輸送緩沖液
? 輸送清洗液
日本易威奇(IWAKI)Hi-Cera Pump V系列規格 | ||||
型號 | V-07AEP06-P01 | V-07AEP06-P02 | V-07AEP06-P03 | |
每轉流量 | mL | 0.1 | 0.2 | 0.3 |
流量 | mL/min | 0.5-30 | 1.0-60 | 1.5-90 |
轉速 | RPM | 5-300 | ||
精度 | % | ±1.5 | ||
最高壓力 | kPa | 150 | ||
液體溫度范圍 | ℃ | 0-60 | ||
環境溫度 | ℃ | 0-40 | ||
重量 | g | 750 | ||
外形尺寸 | mm | 150×79×77 | ||
驅動方式 | 脈沖輸入 | |||
電機 | 雙極性步進馬達 |

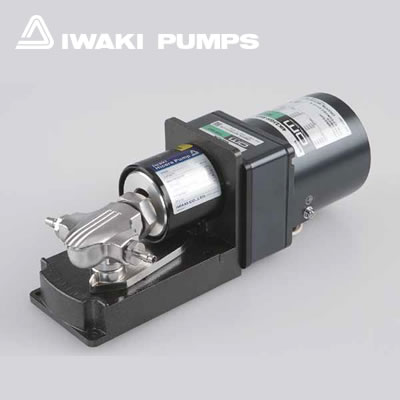

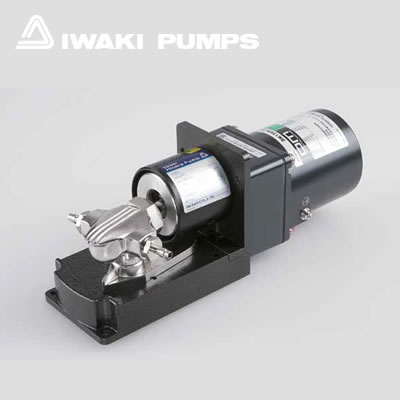

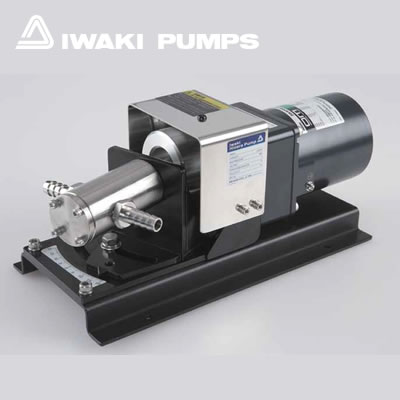

易威奇V系列無閥柱塞泵:
無閥結構可以防止氣鎖與堵塞
外型小巧,結構緊湊,柱塞及泵腔襯套采用優質精細陶瓷,獨特的無閥構造可防止氣鎖、堵塞及咬死等一般計量泵所常見的問題。
超高精度的無閥柱塞泵
易威奇Hi-cera小型計量泵,采用優質精細陶瓷柱塞,獨特的無閥構造,有效解決了堵塞、咬死等一般計量泵常見的問題。主要零件的加工精度達到微米級,可獲得超高吐出精度。廣泛應用于藥液的微量精密注入,以及各種高粘性液體輸送。
優異的耐腐蝕性、耐磨性、優質精細陶瓷
計量精度高,吐出精度高達±0.5%
可通過改變泵頭角度來調整吐出流量,適用于極度精密的定量添加。
注: 驅動電機為步進電機時,重復性可達到±0.5%,詳情請咨詢易威奇。
輸送液體粘度最高(可達 20,000 mPa·s)
獨特的無閥結構,以及 SiC 優異的耐磨性能,可用于輸送沉降速度非??斓臐{液和研磨性液體。輸送液體粘度最高可達 20,000 mPa·s 。
注: 輸送500 mPa·s 或以上的粘性液體,吐出精度會下降。輸送漿液時,應確認其
特性。
可用于真空容器注射及高壓容器吸液
無需電磁閥也可向負壓側定量注入。即使吸入側和吐出側的壓力不穩定,也可實現定量注入。
優異的耐化學性,適用于各種化學品
過流端材質采用陶瓷和PTFE,確保持久耐用地輸送酸、堿或有機溶劑。
外形小巧,非常適合用于各種裝置
外形小巧,結構輕便,水平或垂直安裝均可,非常適合用于OEM裝置設備等。無需更改管道,只要改變電機的轉向即可實現液體的正反向輸送。
防氣鎖設計
混入的氣體在泵運作過程中會被排出,降低氣鎖失效的可能性。
注:根據不同的安裝條件和液體特性,混入的氣體或不能完全被排出,請咨詢易威奇。
應用:
? 精密添加 ??? 微量取樣 ??? 清洗 ??? 噴碼 ??? 噴涂(精密?chē)娡? ??? 在線連續注入
資料下載 |
示例:
醫療設備:透析儀、血液分析儀
清洗設備:清洗劑及化學漂劑注入
燃料電池:純水注入
食品工業:食品添加劑的定量注入, 香精液的注入, 采樣
造紙工業:化學劑及染料的定量添加
電容器:磷酸溶液的添加
日本易威奇(IWAKI)V系列規格 | ||||||||
型號 | 減速比 | 轉速 RPM |
最大吐出量 mL/min |
最高吐出壓力 MPa |
接口規格 mm |
標準電機 | 重量 kg |
尺寸 mm |
V-05SL1A1 | 1/150 | 9/11 | 1.6/1.9 | 0.7 | ?6 不銹鋼制軟管接口 | 感應電機 15 W |
2.3 | W84xH95xD233 |
V-05SL1B1 | 1/75 | 19/23 | 3.3/4.0 | |||||
V-10SL1A1 | 1/150 | 9/11 | 6.0/7.0 | 0.7 | ?6 不銹鋼制軟管接口 | 感應電機 15 W |
2.3 | W84xH95xD233 |
V-10AL1A1 | ||||||||
V-10SL1B1 | 1/75 | 19/23 | 13/16 | |||||
V-10AL1B1 | ||||||||
V-10SL1C1 | 1/30 | 48/58 | 33/40 | |||||
V-10AL1C1 | ||||||||
V-10SL1D1 | 1/15 | 96/116 | 67/81 | |||||
V-10AL1D1 | ||||||||
V-10SL2E1 | 1/7.5 | 193/232 | 135/163 | 0.6 | ?10 不銹鋼制軟管接口 | 感應電機 25 W |
3.0 | W84xH95xD245 |
V-10AL2E1 | ||||||||
V-10SL2F1 | 1/5 | 290/348 | 203/245 | 0.4 | ||||
V-10AL2F1 | ||||||||
V-10SL2G1 | 1/3 | 483/580 | 338/409 | 0.3 | ||||
V-10AL2G1 | ||||||||
V-15SS3E1 | 1/7.5 | 193/232 | 559/673 | 0.5 | ?13 不銹鋼制軟管接口 | 感應電機 40 W |
8.0 | W155xH139xD334 |
V-15AS3E1 | ||||||||
V-15SS3F1 | 1/5 | 290/348 | 841/1009 | 0.3 | ||||
V-15AS3F1 | ||||||||
V-15SS3G1 | 1/3 | 193/232 | 1400/1682 | 0.2 | ||||
V-15AS3G1 |
? 代碼意義如下(柱塞/泵腔襯套材質):S:SiC/SiC A: Al2O3/ Al2O3
? 上表為常溫下輸送清水時所測得的性能。
? 每轉吐出量: V-05約0.17 mL/rev,V-10約0.7 mL/rev, V-15約2.9 mL/rev (安放角為20°)。
? 泵理論吸程為4米以上,實際吸程取決于輸送液體特性。
? 輸送完易結晶液體或粘附液體后,需將泵腔襯套清洗干凈。
? 外型尺寸詳圖請咨詢易威奇。
