大流量的酸液泵送技術
德國博格豪森的 Wacker Chemie 股份公司試用了 600 m3/h(2650 美加侖/分)的氟塑料襯磁力泵。
在德國博格豪森 Wacker Chemie 公司“乙酰”生產單元,該泵的工作環境為 80 攝氏度(175 華氏度)的操作溫度,輸送介質為乙酸、甲酸和乙醛的混合物,該泵輕松勝任了所有工作。通過使用 PFA(可溶性聚四氟乙烯)及聚四氟乙烯襯底的磁力泵 MNK 200-150-315 (8-6-12”),操作工正在向全新而高效的領域邁進,且費用節省預計至少達到 70%。
化工行業的許多場合都需強制使用無排放泵(關鍵詞:如《德國潔凈空氣法案》規定的“TA-Luft”(空 氣質量控制技術指令)),所以必須替換掉傳統的機械密封泵。Wacker Chemie 股份公司博格豪森廠的“乙?!鄙a(chǎn)單元內所使用的一套設備就是一個好的樣例。
那么,究竟應當選擇哪一款無泄漏方案呢?由機泵中心維修中心主管 Richard Losbichler 領導的 41 人強大團隊最有資格回答這些問題,“我們泵中心的5位員工向我們的同事提供有關各種連續流動機械(即泵、壓縮機和通風設備)的采購建議。
而機械維修中心負責維護這些裝置?!币虼?,工人們能夠準確地判斷任意一款連續流動機械(博格豪森大約安裝有 16000 臺這類機械) 的優劣性能,而且他們熟知市場上這類產品的優缺點。

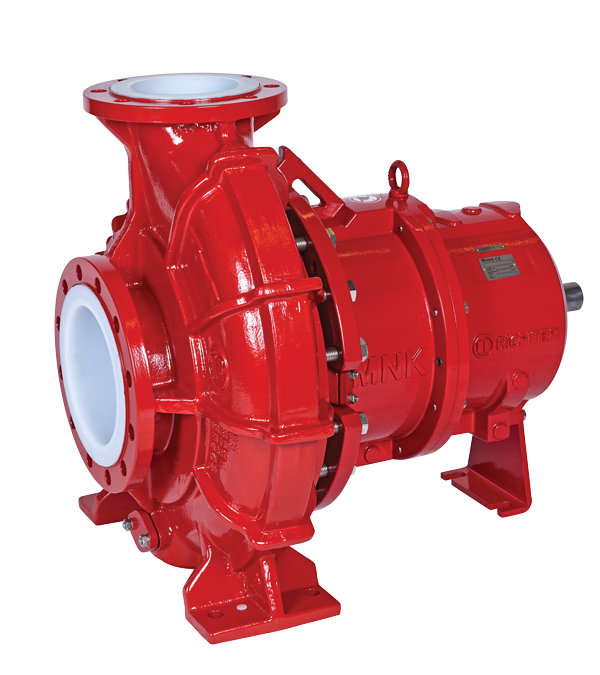

MNK 200-150-315 型泵
在本案例中,公司內部的發包單位為“乙酰供應鏈”事業部的工程部門。設備維護工程師 Gerhard Bauer講述 15 位同事和自己的工作,他說,“我們要維護博格豪森‘聚合物’部的基本原料和技術設備,還要不斷 執行任務優化,從而確保設備能盡可能長時間地正常運轉。此外,我們還需要保證各類環保要求得到遵守?!?/p>
“乙?!鄙a(chǎn)單元是 Wacker 集團的一個重要的原料供應單位,它具有復雜的網絡系統。該部門從乙烯開始,通過Wacker制備出乙醛,在另一道氧化階段制備出甲酸,再用甲酸進一步制成乙酸乙烯酯和乙烯酮。上述的泵需要在 50-80 攝氏度(120-175 華氏度)的溫度范圍內輸送一種含有乙酸、甲酸和乙醛的強腐蝕性流體。
? 僅做到無排放是不夠的
雙作用機械密封系統(背對背設置)、屏蔽泵、以及金屬或塑料襯磁力泵理論上均可作為無排放技術。但是在這種特殊的場合下,可供選擇的方案非常有限, Richard Losbichler 解釋說:“金屬泵在高溫條件下輸送乙酸,會因?yàn)榱严陡g出現一些問題。
雙作用機械密封的主要問題出現在軸套上。金屬磁力泵可能會因?yàn)榱严陡g而在隔離套自身或是泵的其他部位上出現問題?!币虼?,氟塑料襯磁力泵很自然地成為了解決方案,但是早先在市場上的該種泵,均不能滿足所需的流量要求,即在 1450 轉/分的轉速下達到 300m3/h (1300美加侖/分)的流量。
因此,雖然存在腐蝕風險,公司依然安裝了金屬磁力泵,這導致了相對較高的運轉費用,以及每隔 6 到 12月一次的維護和修理費用。
因此,Richard Losbichler 和他的團隊亟需 Richter 公司在去年開發出一款適合的高性能氟塑料襯磁力泵。他說,“有關用于輸送類似腐蝕性介質的可溶性聚四氟乙烯及聚四氟乙烯襯底的 MNK泵,我們具有豐富的經驗。我們相信,這種泵的使用壽命將會顯著大于之前使用過的泵。我們還期待其在整個生命周期內的成本將會顯著降低?!?/p>
? 高腐蝕性介質系列產品
Richter Chemie-Technik 公司是該領域的先驅,早在 1983 便展示了第一臺氟塑料襯磁力離心泵,即MCK 系列。
后來發展成為 MNK 系列:產品中所有與介質接觸的部件,或者設置有一層高厚度的可溶性聚四氟乙烯氟塑料襯底(外殼、滑動軸承座、葉片、轉軸和內磁總成),或者由固體聚四氟乙烯氟塑料制成(隔離套嵌塊),或者由燒結碳化硅制成(滑動軸承)。
內、外磁總成之間的雙套系統杜絕了泄漏的發生:聚四氟乙烯氟塑料套嵌塊具有較強的耐腐蝕性,而由碳纖維復合材料制成的外套能夠承載壓力。
MNK 產品憑借其高可靠性、干運轉能力、少于機械密封泵的維護、以及相對較低的全生命周期成本,具備令人信服的優點,一經上市,便迅速獲得市場認可。
博格豪森的 Wack 公司也認可了該產品:現在已有 750臺 Richter 泵在該公司投入使用。除了前述的各項強力性能和可靠性,該系列產品的部件還可在不同尺寸的產品之間相互更換,這在實際操作中也是一項重要的優勢。
今天,MNK 產品已經成為公認的哈氏合金、Alloy20 合金、鉭、鎳等等特殊金屬制成的磁力泵的替代品。之所以能夠如此,原因不言而喻:MNK 的采購價格更低,不會產生渦流損耗,并且泵和備用部件的交貨時間 只有大約4至8周,而不是10周甚至超過20周。
2007 年 12 月,博格豪森安裝了可溶性聚四氟乙烯及聚四氟乙烯襯底的 MNK 200-150-315 型泵。該泵為單級無密封化學離心泵,屬于高負荷臥式設計,符合 EN 22858/ISO 2858/ISO 5199 的規定, 因此可以合規用于一系列工藝操作,例如氯電解和硫酸的生產和處理,當然也可以用于輸送乙酸、甲酸和乙醛 的高溫混合物。
? 磁力泵最大可達到 600m3/h(2650 美加侖/分)
在今后的幾個月中,又會有 10 臺這種尺寸的泵在多家國際型化學公司投入使用,這些泵的最大流量為400m3/h(1750 美加侖/分),輸送介質為鹽酸和硫酸,工作溫度超過 150 攝氏度(300 華氏度)。
Gerhard Bauer
“乙酰供應鏈”’部的設備維護工程師
“該泵自從 12 月初安裝以來,運轉中從未出現任何問題,正如我們預期的那樣。該泵在運行過程中十分安靜,這一直是一個好兆頭?!?/p>
結論:MNK 200-150-315 型泵大幅擴展了“高腐蝕性介質輸送泵”這一細分市場的性能范圍。
Wacker Chemie 公司的用泵條件相當苛刻,設備維護工程師 Bauer 先生說:“該泵自從 2007 年 12 月初安裝以來, 運轉中從未出現任何問題,正如我們預期的那樣。該泵在運行過程中十分安靜,這一直是一個好兆頭。如果該泵在我們公司可以成功使用,那它一定可以勝任這一領域內的其他任務,我們可以期待一筆可觀的費用節省。”Richard Losbichle 和 Gerhard Bauer 均完全同意上述觀點。全生命周期成本節省預期可以達到 70%。
? WACKER CHEMIE 股份公司 RICHARD LOSBICHLER 的采訪
“物理難題”
Losbichler 先生,為什么可溶性聚四氟乙烯及聚四氟乙烯襯底的磁力泵是輸送高溫乙酸的最佳方案?
Losbichler:在 80 攝氏度(175 華氏度)左右的溫度下,乙酸會使原本存在于金屬泵上的裂隙發生裂隙腐蝕。在某些環境下,金屬泵每隔一段較短的時間就需要一次徹底檢修。另外,由 CFRP(碳纖維增強塑料)制成的隔離套比金屬套更受歡迎,因?yàn)楹笳邥?huì)不可避免地產生渦流損 失。
為什么之前市場上沒有這種規格的塑料襯磁力泵?
Losbichler:因?yàn)榇嬖谀承┪锢黼y題。例如,如此大的葉片會產生極高的離心力,所以當我們向其他泵制造商提出請求的時候,他們拒絕了我們。而 Richter 公司已經有一種這樣的泵正處在研發階段,只要完成長期的內部測試,即可上市。他們還考慮了我們的需求。
您怎么評價這項開發帶來的機遇?
Losbichler:如果該泵滿足了產品規格中列出的各項要求,并且各項性能在當前表現優異,那么僅是相關的設備就還需要 8 臺泵。當然,其他化學公司也會有相似的任務。當我把該開發項目的報告遞交給“化工行業用泵” 項目組(德國化工協會 VCI 的中央管理組織)之后,幾家公 司明確表示了他們對該尺寸 MNK 泵的興趣,這說明高流量的塑料襯磁力泵是有市場的。
