產品描述

美國ATI公司的Q45P PH/ORP分析儀廣泛應用于工業和市場水處理領域，此系統可與多種形式的PH/OPR傳感器配合使用，以適用不同用戶的要求和應用場合，分析儀系統主要由控制器和傳感兩大部件組成。

控制器

美國ATI公司的Q45控制器有兩種，一種是普通型，另一種是帶自清潔功能。自清潔式PH/ORP控制器主要應用于污水處理和水體條件惡劣的環境，自動清洗系統采用自帶的小型空壓機和儲氣罐，能產生一系列高壓沖擊氣流，對傳感器表面粘附的臟物進行吹掃。每個清潔周期持續2分鐘，傳感器在清洗狀態下，控制器的輸出處于保持鎖定狀態，避免虛假讀數或誤報警。被測介質中固體顆粒物的濃度及污染程度決定系統的清洗頻率，用戶可以根據實際應用情況設定傳感器的清洗頻率，最短可設定2小時清洗一次，最長為24小時清洗一次。

控制器的特點

多種供電方式：Q45P/P控制器具有三種供電模式可供選擇；

回路供電模式：16-35VDC的變送器帶4-20mA輸出；

交流供電模式：115-230VAC，帶雙繼電器，雙4-20mA輸出；

電池供電模式：9VDC電池，帶內部數據存儲和雙0-2.5VDC輸出；

多種傳感器配置：Q45P/R控制器可與差動式Q25PH/ORP配合使用，也可以與復合型PH/ORP傳感器配合使用；

雙繼電和雙模擬量輸出：交流供電模式控制器可以提供2路開關繼電輸出可用于控制、報警或時間模式的設定；

靈活的標定方式：兩點標樣標定或現場樣品標定

標準PID控制輸出：控制器中帶一個PID控制輸出，可實現PID調節控制功能。

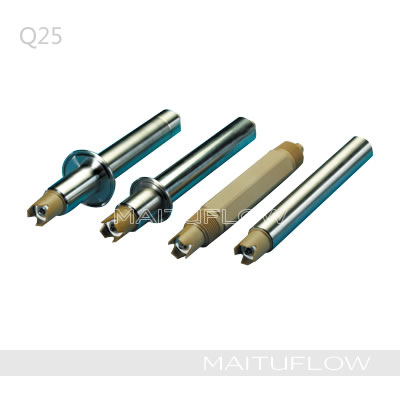

Q25差動式傳感器

常規的PH/ORP傳感器是一個開放式的參比電極結構，參比電極和電解質直接與水體介質相接觸，水中的化學物質能夠擴散到參考電極腔內污染銀質參比電極，造成測量結果的漂移。因此常規的PH/ORP傳感器需要經常對電極進行清潔和標定，而且隨著使用時間的增長需要清潔和標定的頻率就越快。

Q25差動式PH/ORP 傳感采用封閉式參比電極結構，參比電極被封閉在一個玻璃電極里，保護參比電極免受水中某些化學成份（象硫化物，氰化物，氯化物，亞硫酸鹽等）的污染侵蝕。

一個大容積的雙接點鹽橋可提供給傳感更長的工作使用壽命，同時可以大大減少對參比溶液的污染。更換鹽橋傳感器再生的工作更容易和省錢。

一體式集成前置放大器封裝與探頭的后端部，使得傳感器的信號輸出阻抗大大降低，并保證在惡劣應用環境下仍能獲得穩定可靠的讀數，同時可使傳感器與控制儀表之間的距離大大增加。傳感器中的故障診斷功能可對諸如電極損壞密封破壞和溫度傳感器元件失效進行報警提示。

傳感器中的電極材料可由用戶來指定以保證可靠的測量精度和最長的使用壽命，PH傳感器中的玻璃電極可根據應用要求選擇最合適的材料。ORP傳感器中的金屬電極可根據不同的應用選擇鉑電極或金電極。

所有的傳感器都具備若干種安裝方式，有1″NPT普通型傳感器，材質為具有很強抗化學腐蝕和高強度機械性能的熱容性PEEK材料；插入式安裝傳感器為316SS材料，適用于帶壓在線安裝和維護。

Q45P/R 復合型傳感器

Q45P/R 復合型傳感器是一種普通的傳感器，它與Q45P/R控制器可配合使用構成最廉價的PH/ORP測量系統。

自動清潔式傳感器：

自清潔式PH/ORP傳感器是專門針對于被測水體中污染物固定顆?；蛘承晕镔|(zhì)較多的應用場合而設計的差動式傳感器。在傳感器的測量處有一氣嘴，由Q45P/R控制器根據設定的吹洗程度定期對水體中傳感器的測量表面進行脈沖式氣流吹掃清潔，以保證傳感器的測量表面不受水中污染物的粘附影響，從而保證測量的準確性和穩定性。機械刮刀式清潔方式或化學藥劑清潔方式，往往會帶來對傳感器表面的一些損壞，而ATI所采用的壓縮空氣清潔傳感器的方式能避免這樣的缺點，此清潔傳感器的方式為ATI所獨有，并申請了專利技術。

備注：Q45P/R停產，用Q46P/R代替
