產品描述

美國ATI公司的Q45H/64溶解臭氧分析儀是在線監控臭氧的理想儀器。對于一些特殊應用場合，例如制藥工藝和半導體生產工藝需要測量很低濃度時，溶解臭氧分析儀也能檢測到濃度0-200PPB。在正常情況下，其標準測量濃度為0-2PPM，0-20PPM，0-200PPM。

Q45H/64溶解臭氧分析儀采用極譜化膜片傳感器，安裝方便，維護極少?？刂破骺蛇x回路電源，交流電源和電池電源供電，滿足各種場合的需要。ATI公司的Q45H/64溶解臭氧分析儀可選pH傳感器，實現溶解臭氧和P H的同時測量和輸出。

控制器特點

測量范圍：標準Q45H測定儀可編程設定量程范圍0—2，0—20，0—200PPM。

回路電源，交流電源，電池電源型：回路電源型可提供單一的溶解臭氧測量值；交流電源型能提供PID，繼電器，和雙回路輸出功能；電池電源型提供測量數據存儲功能。

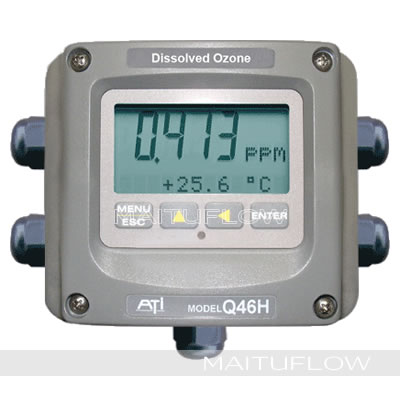

LCD顯示：第一行顯示溶解臭氧值，第二行顯示PH，溫度或者其它信息。

PID控制輸出：標準的PI D控制功能輸出。

雙測量功能：交流電源型可選P H傳感器，實現溶解臭氧值和P H同時測量和輸出。

模擬輸出：雙路模擬輸出可設定為溶解臭氧值和溫度，或者臭氧值和P H值輸出。

兩個報警繼電器：交流電源型提供兩個報警繼電器，可編程設定為“控制模式”或“報警模式”。

外殼：NEMA4X(IP66)防護外殼。墻掛式、盤裝式、管道式安裝。

采樣方式：

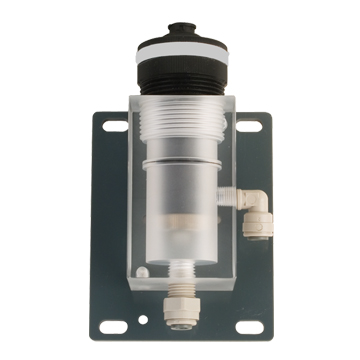

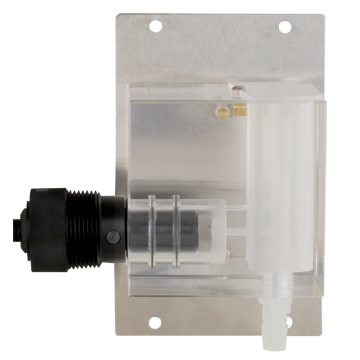

溶解臭氧傳感器通常安裝于流通池中，進口采用1/4″管，標準流通池采用水位差溢流式結構保證流經傳感器表面的流量和壓力保持穩定。小型流通池一般應用于小流量的采樣水而且能夠控制流量和壓力的場合。

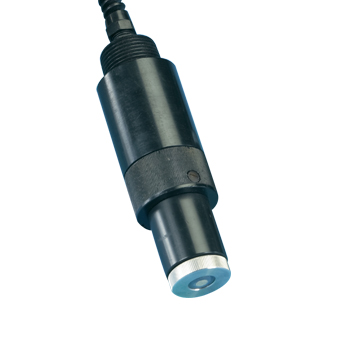

浸入式傳感器采用浸入式安裝式，應用于市政水處理應用場合。傳感器電纜長為7.5米。

PID控制功能：

Q45H/64具有PID控制功能。 來自測定儀的4-20mA輸出可作為PID的控制信號輸出?？刂圃O(shè)定點和PID比例積分微分調節可通過前面板的按鈕設定。隔離4-20mA輸出也能被作為控制輸入。Q45H的PID控制功能可適用于大多數流量比較穩定的場合，而不適用于流量變化很大需要進行復合環路控制的場合。

多種電模式：

Q45H/64能使用多種供電模式。

直流供電的變送器使用標準的24V直流電源供電，容易與DCS，PLC和SCADA系統連接，同時具備PID控制功能；交流電源供電的分析儀能實現雙路模擬輸出和報警繼電器功能。雙模擬輸出可設定為溶解臭氧值和PH，或PID和溶解臭氧，或溶解臭氧和溫度輸出。

電池電源供電的測定儀使用標準9V電池，兩路0-2.5VDC溶解臭氧濃度和溫度輸出。儀表能內部存儲測量數據，單節電池能運行10天（1分鐘存儲一次），存儲32000個數據。

注意：

1. 所有系統均配備一包膜片、120CC電解液和3個O型圈及專用螺栓。

2. 交流供電，系統能4-20mA輸出。

3. 5-流通式溶解臭氧/PH傳感器，6-低流量流通式溶解臭氧/PH傳感器能同時輸出PH和溶解臭氧值。

4. 溶解臭氧/PH測定儀與流通池最大距離25英尺。

5. 管道安裝需要2″U型卡（47-0005） 6. 盤裝需要安裝工具（05-0068）

備注：Q45H/64停產，用Q46H/64代替
