產品描述

雖然電導測量原理很簡單，但在實際應用中往往很復雜。簡單的雙電極傳感器雖然價格便宜，但是只適用于很清潔干凈的水 體測量，如果水中污染物呈粘性物質較多時，會粘附在傳感器表面，帶來測量精度的降低。因此雙電極傳感器就不能滿足這種應用要求了。ATI的Q45C4-4電極電導測量?jī)x能適用于幾乎所有的水基溶液的電導測量，包括飲用水、工業循環水、電鍍水、工業生產水。4電極傳感器采用獨特的驅動控制方式，使傳感器的測量范圍可從0-200ms到0-2000ms(2s)，其自動分程特征可以根據水中電導的實際值選擇相應的量程范圍，對于一些化學溶液應用場合可以選擇濃度測量顯示來測量溶液的濃度。

變送器特點

回路電源，交流電源，電池電源多種供電模式：

回路電源16-35VDC，4-20mA輸出

交流電源115／230VD C雙繼電器，二路4-20mA輸出

電池電源(9V)控制器，兩路0-2．5V DC輸出

數據存儲：9V電源供電的電導儀具有數據存儲功能，能運行l(wèi) 0天，存儲3 2000個數據點

操作方便：4鍵操作，菜單式人機界面。

雙繼電器/雙模擬量輸出：交流電源型提供2個繼電器，可設為”報警模式”或”控制模式”，兩路模擬量輸出。

診斷信息：診斷信息提供清晰的系統運行狀況。

標定靈活：兩點式標準液標定或取樣標定。

四電極傳感器的優點

美國ATI Q45C4電導測量?jī)x采用堅固耐用的4電極傳感器，提供一個從0-200ms到0-2000ms（0-2s）的電導測量范圍，實現單一傳感器大范圍的電導測量應用。這樣就避免了像一般電導儀那樣需要配置不同電導常數的傳感器來適用不同量程范圍段的電導測量，4電極傳感器不僅具有測量范圍寬廣的特點，而且還具有抗表面臟物粘附的功能?？刂破髦械淖詣?dòng)補償功能能使傳感器在部分粘附的情況下也能獲得一個精確的測量結果。如果傳感器表面有嚴重粘附時，系統會顯示并提醒用戶即使對傳感器表面的粘附物進行清理。傳感器安裝方式有多種選擇：有1″NPT管理道或罐體安裝，1-1/2″或 2″衛生型安裝方式和1-1/4″帶壓管道插入式安裝。

4電極傳感器工作原理

常規傳統的雙電極電導傳感器中有2個電極，一個電極叫驅動電極，產生電流方通過溶液；第二個電極叫測量電極，當測量溶液通過電極會產生與溶液導電物質濃度成比例的電流。由于這種雙電極傳感器只有2個電極，因此限制了電導的測量范圍相對比較狹窄。

4電極傳感器將上述兩種電極功能分割在2組電極上，一組電極用于勵磁電流的產生，另一組電極用于溶液通過電驅動電極所產生電流的測量。因?yàn)閮山M電極的功能是獨立的，不受極化的限制，因此4電極傳感器能在0-2S/cm電導量程范圍內進行工作。

傳感器特點

4-電極型傳感器：允許測量范圍可達0-2，000，000ms.

PEEK本體材料：具有很強的抗化學腐蝕和機械性能。

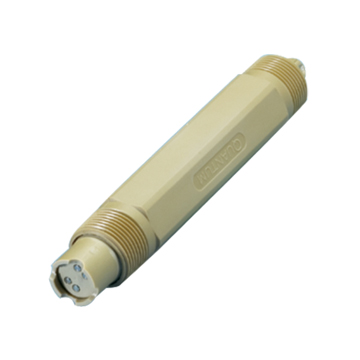

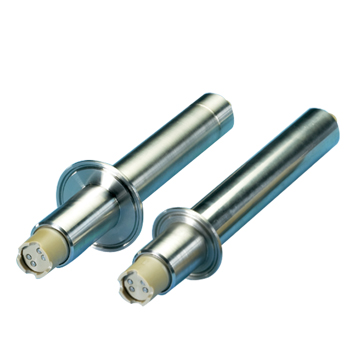

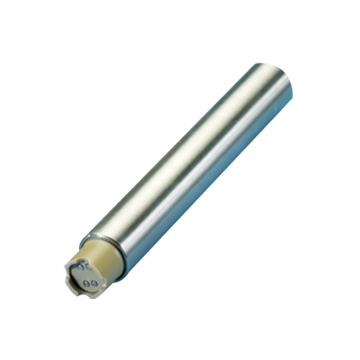

多種安裝方式：有1″NPT標準和插入型，以及1-1/2″或 2″衛生型安裝方式。

鈦材質電極：傳感器中的4個電極材料為鈦材，具有很好的抗化學腐蝕作用。

傳感器自診功能：此功能可以對傳感器發生密封池泄漏或測溫元件失效進行報警提示。自動防傳感器粘附糊住功能可以對傳感器在有部分被水中贓物粘附住時進行自動補償，當傳感器被嚴重粘附不能再工作時，控制器會提醒用戶要求對傳感器表面進行清理維護工作。

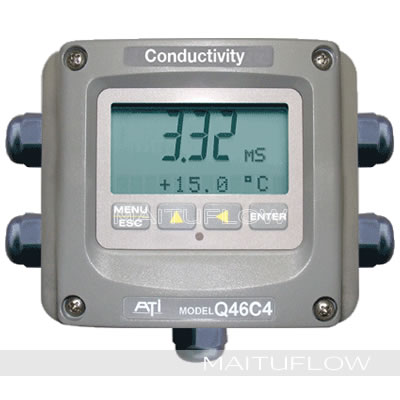

備注：Q45C4停產，用Q46C4代替
