產品描述

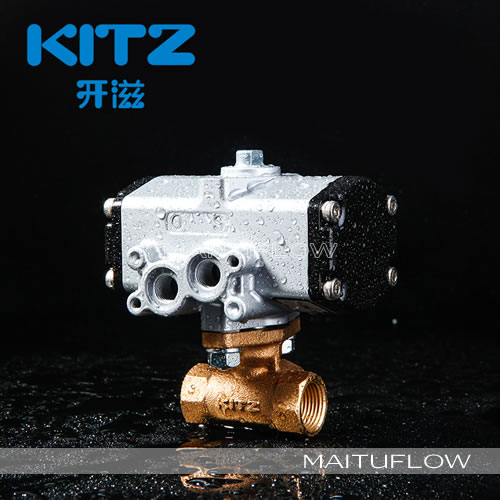

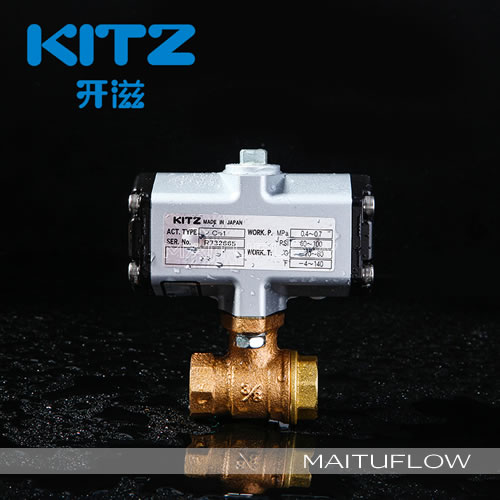

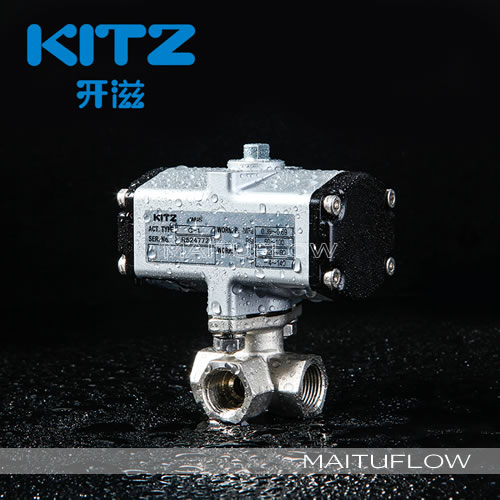

F series鋁合金氣動式執行機構:致力于提供操作簡單使用壽命長的氣動式執行機構。

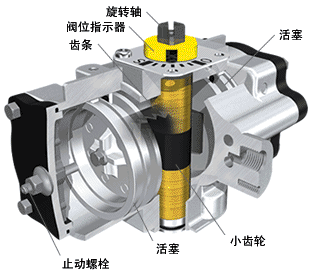

雙動FA型 |

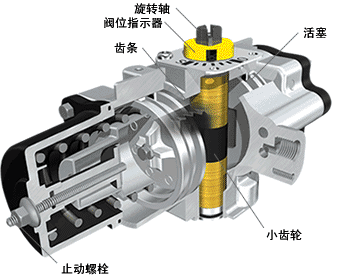

彈簧復位型FAS型 |
日本KITZ B 系列和F 系列的區別 | |||
B 系列 | F 系列 | ||
操作流體 | 計裝壓縮空氣或氮氣 | 計裝壓縮空氣或氮氣 | |
標準操作壓力 | 0.39 MPa | ||
操作壓力范圍 | 0.29MPa?0.69MPa | ||
輸出傳動裝置 | 單活塞 / 拔叉 | 單活塞 / 齒條 & 小齒輪 | |
汽缸材料 | 球墨鑄鐵 (FCD450) | 鋁鑄件 | |
氣缸耐壓 | 0.97 MPa | ||
附件安裝方法 | 使用定位板安裝,空氣配管連接 | NAMUR 標準品直接安裝 | |
中間開度調整規格 | 可支持(廠家選裝) | 可支持(可加裝) | |
特殊涂裝 | 可支持 | 不支持 | |
特點 | 被廣泛用于各種套裝設備。
各種附件的安裝使用了固定用板, 因此,可安裝各種標準品。 另外,也支持執行機構主機的特殊涂裝。 |
附件安裝部采用了 NAMUR 規格,因此,
能夠直接安裝符合 NAMUR 規格的附件。 配管設置后的附件安裝簡單。 此外,主體采用了鋁,以求質量輕便。 |
|
附件(選配)安裝舉例 |
B 系列附件安裝舉例 |
F 系列安裝舉例 |
