該裝置主要用于PAM類的粉狀藥劑配制與投加，例如污泥脫水系統中投加高分子助凝劑。亦可用于PAC類的藥劑配置與投加。全自動干粉投料機是用在水處理制程中之高分子溶液之配制與加藥。以特定濃度之高分子溶液加入廢水，以加速污泥之凝結。

絮凝劑制備系統即PAM制備系統，是根據PAM的物理化學性質量身打造的設計方案。PAM物化性質是：易受潮，粉末遇水不易分散，需要一定的熟化時間，且散落在外界不易清理。在設計中充分考慮到PAM的特性，系統在制備過程中完全避免了這些不利因素：
真空吸料機進料，進料完全，不會散落到其他地方，實現無揚塵清潔的操作環境；

水射器使PAM在預溶解時充分與水接觸，避免干粉成塊，形成難以溶解的魚眼狀，避免浪費PAM干粉，節約處理成本；

多螺旋給料出口配有主動防潮閥門，防止停止給料時外界濕氣與粉末長期接觸而結塊。

混凝劑是常用的水處理藥劑，常見的有鐵鹽、鋁鹽等，常用的有聚合氯化鋁、硫酸鋁、三氯化鐵、硫酸亞鐵等。我們根據各類混凝劑的不同的物化性質，設計不同的方案。

給水、循環水等其它水處理系統干粉藥的配制與投加，也可參照選用。

混凝劑自動加藥系統

水處理工藝過程中的混凝過程要求藥品投加量盡可能的恰倒好處，過多或者過少對混凝效果均為不利。另外需要強調的一點，污泥處理的運行費用主要集中在藥品消耗上（占90%以上費用）。混凝劑自動加藥裝置實現動態精確跟蹤藥劑投加量需要和自動調節以達到最佳的混凝效果和經濟的處理，在混凝工藝中尤其重要。

游動電流檢測儀：一種能檢測水中游動電流，將其放大成電流信號并用于控制水處理過程中混凝劑投加量的過程控制儀表

一、SCD可檢測的混凝劑

無機鹽、硫酸鋁、氯化鋁、聚合氯化鋁 (PAC)、 硫酸鐵、氯化鐵、 有機聚合電解質 (Polymers)

二、自動加藥SCD控制方式

簡單反饋控制：SCD游動電流檢測儀簡單反饋控制系統，SCD信號被送到積分過程控制器與設定點進行比較,然后SC5200根據SCD信號改變,連續輸出4-20mA信號到計量泵進行投加量自動 調節,計量泵自動調節采用變頻器調節計量泵沖程頻率,這種控制方式適用于原水流量變化較小的混凝劑投加系統,當頻繁發生的流量變化≥10%時,應該考慮采用復合環控制方式.

復合環控制系統：SCD游動電流檢測儀復合環控制系統,它將原水流量作為前饋控制,將SCD作為反饋控制,流量信號使泵的轉速由于總的流量改變發生階躍性變化,而SCD控制器反饋調節計量泵行程,使混凝劑投加對于流動電流為最優。

三、用途與特點

將絮凝劑泡制成溶液，以作為化學混凝、污泥調理之用，本機適用食品、化工、造紙、染整….等工業制程中半成品及其污水、污泥處理用絮凝劑之泡制。

本產品為一完整套裝自動連續式之高分子配制機組，可以高分子干粉或濃縮液配制成稀釋液以供使用，采粉狀或液態比例定量混合處理，可均勻泡制避免藥粉量的浪費及不必要的維修費用。自動連續運行，能耗小，噪聲低，結構簡單，維修方便。

本機操作簡單、易懂、易學，一般工作人員經過短時間的學習，即可掌握整個運行操作過程。

? 全自動交鑰匙設備

? 高效率批量混合系統

? 高精度給料機

? 不銹鋼AISI 304（或AISI 316）罐體

? 真空吸料機 – 無揚塵，清潔友好的操作環境

? 多種可選配置可供選擇、靈活運用

? 充分溶解干粉，為用戶節約粉料成本

四、供貨范圍

本配制機組包含干粉貯槽、干粉進料系統、潤濕設備、攪拌器、配制槽、給水入口裝置、電控箱控制盤、及所有必備之控制元件與閥類配件等。

五、結構

三個槽各有一部攪拌機，并裝置一套粉體輸送設備，一個單元控制盤，三個活動式的探視孔、溢流裝置，排放和輸出口接頭，且包括所有必須的控制組件及閥類配件（如壓力開關、壓力計、安全閥、止回閥、開關閥等）。

六、泡制程序

將藥粉倒入供料槽●檢視前供水管線之壓力表數值●系統將可開始正式啟動運轉●觀察在混合濕潤室內錐壁，是否產生浮動水膜●調整適當?shù)乃空{(diào)整送藥螺桿至所需之轉速 ●待泡至儲存槽到達高液位后●自動停止給水及送料桿系統●直到溶液被使用至低液位時 ●再次自動啟動運轉泡制●一直連續此項循環動作……

七、工作原理

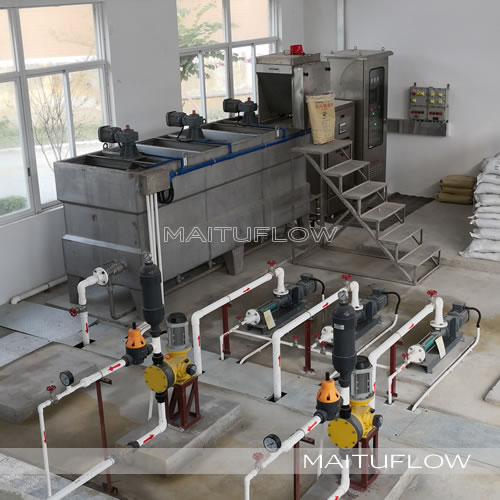

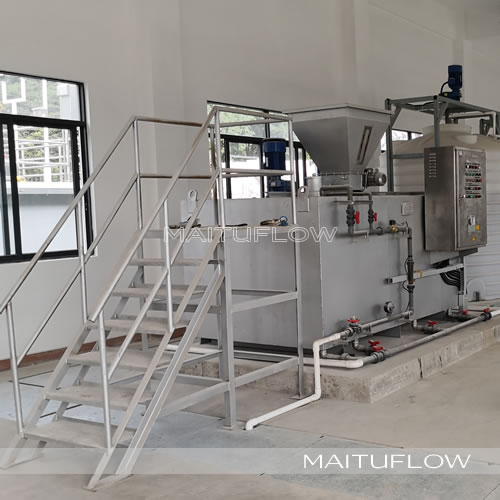

料斗中的粉狀藥劑經定量供料裝置送入混合器中，與水進行完全混合后進入溶液箱中，混合液經多級攪拌后形成均一濃度的溶液，最后進入貯液箱內，經計量泵投加至加藥點。

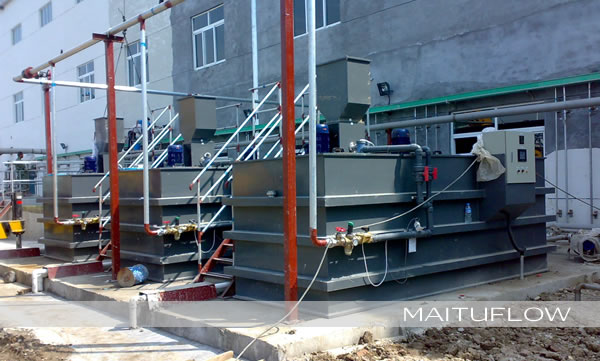

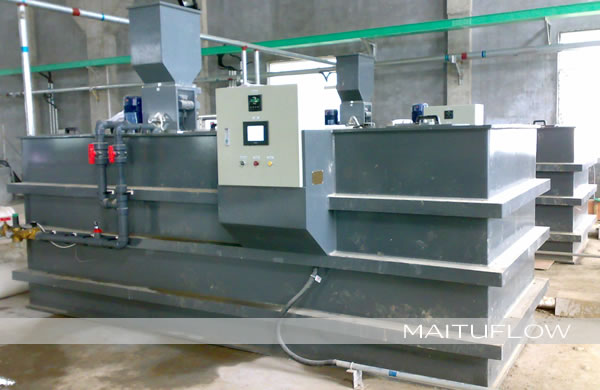

全自動三槽式高分子聚合物調勻設備，主要由三個PP材質制成的攪拌槽、調勻槽和儲存槽組成，三個槽各裝置有一部攪拌機，并配置一套粉體輸送設備，一個單元控制盤，三個活動式的探視孔、溢流裝置，排放和輸出口接頭，且包括所有必須的控制組件及閥類配件。

八、主要部件的結構

本機型之組成區隔為三區，第一區為反應泡制區、第二區為反應熟成區，第三區為溶液儲存區，每一區以隔板焊接間隔而成，并配合混合濕潤器及抗凝結加熱系統，以慢速攪拌達到最佳的泡制成果。粉體溶解泡藥機主要配件如下：攪拌與調勻及成熟儲存槽、藥粉供料槽、粉體定量系統、給水流量計、液位系統、單元控制箱等所構成。

應用領域

原水絮凝處理：★工業和市政水處理常 ★高純水和反滲透系統預處理

廢水處理：★工業和市政水處理廠 ★絮凝沉淀

污泥脫水：★皮帶壓濾機處理工藝 ★離心處理工藝

其他：★油田驅油 ★造紙助留助濾

應用行業：

? 市政給排水 ? 工業水處理 ? 造紙業 ? 石油化工 ? 其他
