產品描述

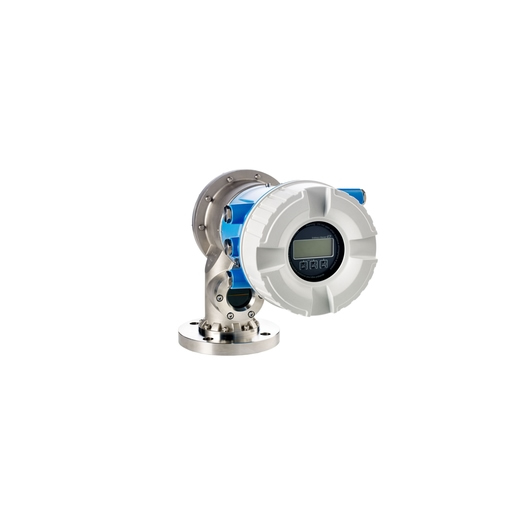

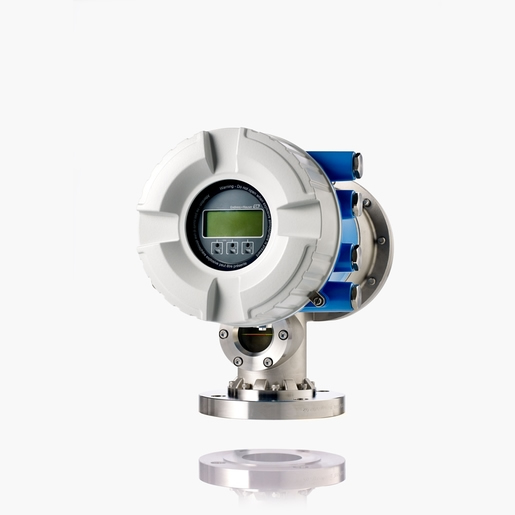

伺服罐表Proservo NMS81

高精度伺服液位、界面和密度測量

德國E+H公司（Endress+Hauser） – Proservo NMS81智能罐表設計在計量交接和庫存控制應用中進行高精度液位測量，通過NMi和PTB認證。符合OIML R85和API 3.1B標準的相關要求。滿足罐區庫存管理和損耗控制的嚴格要求，并已針對總成本節約和安全運行進行優化。

產品規格參數

特點/應用

伺服液位計：高精度測量液位、界面、單點密度、密度梯度

計量交接物位測量

界面測量

單點密度和密度梯度測量

電源：85…264 VAC

測量精度：最多0.4 mm

環境溫度

標準：-40…60°C

標定符合法規要求：-25…55°C

過程溫度：-200…200 °C

過程壓力（絕壓）/最大過壓限定值：0.2…25 bar abs

主要接液部件：316L、AlloyC276合金、PTFE

過程連接

法蘭：DN80/3″ / DN100/4″ / DN150/6″

最大測量距離：47 m

通信

輸出：現場總線：Modbus RS485、V1、HART、4…20mA模擬量輸出（Exi/ Exd）、繼電器輸出（Exd）

輸入：4…20mA模擬量輸入（Exi/ Exd）、兩線制、三線制、四線制熱電阻輸入、數字量輸入（Exd，無源/有源）

證書和認證：ATEX、FM、IEC Ex

安全認證：Overfill protection WHG、SIL

設計認證：EN 10204-3.1、NACE MR0175、MR0103

計量認證和證書：OIML、NMi、PTB

選項

冗余現場總線

鋁涂層或316L外殼

防護罩

導向鋼絲

減壓閥

吹掃氣體連接

壓力表

清洗短管連接

應用限制

擾動應用中使用導波管測量

測量高粘度介質時建議使用PTFE材質的浮子

測量腐蝕性介質時建議使用AlloyC276合金材質的浮子

進行界面測量時，要求界面厚度大于0.100 g/ml

優勢

硬件和軟件設計符合IEC 61508標準，最高安全性為SIL3 (在同構冗余系統中)

最高測量精度為±0.4 mm (± 0.02″)，因此具有最高可靠性

設計符合國際計量法，例如：OIML R85和API MPMS標準

當?shù)睾蛧?guó)家認證，例如：計量交接應用中的NMi認證或PTB認證

接液部件采用316L材質，具有強耐腐蝕性，適用于原油等酸性應用

可以進行最多三個界面、罐底、單點溫度和密度梯度測量

LNG/LPG應用的理想之選，不受dc值或Boil Off Gas影響

應用領域

德國E+H公司（Endress+Hauser） – Proservo NMS81原油、汽油、柴油、石油和化學品的高精度計量交接測量。

過程連接：法蘭

溫度：-200…+200°C

壓力：0…+25 bar

測量范圍：Max. 47 m

測量精度：±0.4 mm

國際防爆認證和計量交接認證，WHG溢出保護、SIL認證
