產品描述

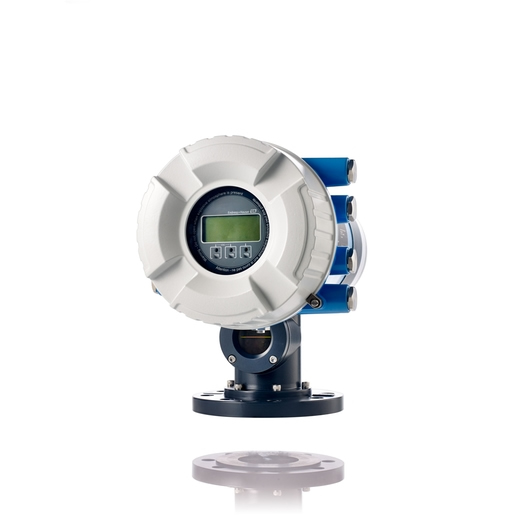

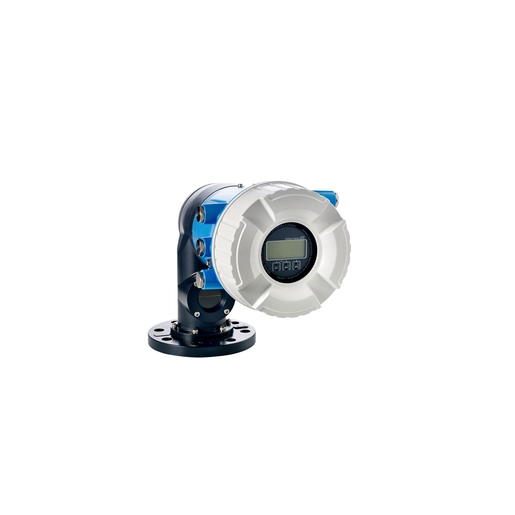

伺服罐表Proservo NMS80
高精度伺服液位、界面和密度測量
德國E+H公司(Endress+Hauser) – Proservo NMS80智能罐表可以在計量交接和庫存控制應用中進行高精度液位測量,通過NMi和PTB認證。符合OIML R85和API 3.1B標準的相關要求。滿足罐區庫存管理和損耗控制的嚴格要求,并已針對總成本節約和安全運行進行優化。
產品規格參數
特點/應用
伺服液位計:高精度測量液位、界面、單點密度、密度梯度
計量交接物位測量
界面測量
單點密度和密度梯度測量
電源:85…264 VAC
測量精度:最大0.4 mm
環境溫度
標準:-40…60°C
標定符合法規要求:-25…55°C
過程溫度:-200…200 °C
過程壓力(絕壓)/最大過壓限定值:0.2…6 bar abs
主要接液部件:316L、AlloyC276合金、PTFE
過程連接
法蘭:DN80/3″ / DN150/6″
最大測量距離:36 m
通信
輸出:
現場總線:Modbus RS485、V1、HART、4…20mA模擬量輸出(Exi/ Exd)、繼電器輸出(Exd)
輸入:
4…20mA模擬量輸入(Exi/ Exd)、兩線制、三線制、四線制熱電阻輸入、數字量輸入(Exd,無源/有源)
證書和認證:ATEX、IEC Ex、FM
安全認證:Overfill protection WHG、SIL
計量認證和證書:OIML、NMi、PTB
選項
冗余現場總線
防護罩
CIP(原位清洗)
減壓閥
氣體吹掃接口
壓力表
清洗短管接口
應用限制
擾動應用中使用導波管測量
測量高粘度介質時建議使用PTFE材質的浮子
測量腐蝕性介質時建議使用AlloyC276合金材質的浮子
進行界面測量時,要求界面厚度大于0.100 g/ml
優勢
硬件和軟件設計符合IEC 61508標準,最高安全性為SIL3 (在同構冗余系統中)
最高測量精度為±0.4 mm (±0.02″),因此具有最高可靠性
設計符合國際計量法,例如:OIML R85和API MPMS標準
當?shù)睾蛧艺J證,例如:計量交接應用中的NMi認證或PTB認證
通過開放式協議簡便地連接至上層DCS系統中,安裝簡單,能夠進行無故障操作
可以進行最多三個界面、罐底、單點溫度和密度梯度測量
應用領域
德國E+H公司(Endress+Hauser) – Proservo NMS80原油、汽油、柴油、石油和化學品的高精度計量交接測量。
過程連接:法蘭
溫度:-200…+200°C
壓力:0…+6bar
最大測量范圍:36 m
測量精度:±0.4 mm
國際防爆認證和計量交接認證,WHG溢出保護、SIL認證
