  • 產品名稱:

    日本易威奇(Iwaki)MX系列磁力泵

  • 所屬分類:日本易威奇
  • MX系列特別為表面處理工藝研制開發的專業泵。其設計理念是“耐用性能的提高”,即在異常的工況條件下不易出現故障而損壞。在經實踐驗證過的可靠的無接觸構造的基礎上,采用全新的自循環冷卻構造(已申請國際專利),從而在泵空運轉、汽蝕、出口閥關閉等異常工況條件下使用時,泵的耐受性能得到大幅提高。 ...

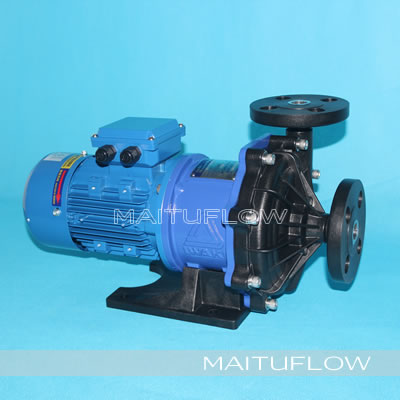

日本易威奇(Iwaki)MX系列磁力泵

產品描述

IWAKI是日本具有四十多年歷史的化工泵專業制造商,我們生產全球最大型的磁力驅動離心泵及各種定量填液泵,水處理用控制器,同時提供品種最齊全的各類化工泵。

易威奇磁力泵有12個系列100多個型號,從結構小巧緊湊的OEM(設備配套)產品到應用于工業流程的大型泵,規格齊全,能滿足用戶不同的使用要求。易威奇磁力泵廣泛應用于化工、石化、環保水處理、電鍍、印刷電路版、半導體等行業。

易威奇磁力泵不僅產品性能,而且可供選擇的型號均在市場上處于領先地位,四十多年來,易威奇磁力泵以其優良的運行記錄贏得了日本和全世界用戶極高的贊譽。

MX系列磁力泵:耐用性大大提高,專用于表面處理相關工藝。

日本易威奇IWAKI特別為表面處理工藝研制開發的專業泵。其設計理念是“耐用性能的提高”,即在異常的工況條件下不易出現故障而損壞。在經實踐驗證過的可靠的無接觸構造的基礎上,采用全新的自循環冷卻構造(已申請國際專利),從而在泵空運轉、汽蝕、出口閥關閉等異常工況條件下使用時,泵的耐受性能得到大幅提高。MX系列磁力泵是可靠的工業用泵。適用于過濾、噴淋、清洗、蝕刻等等,各種表面處理相關工藝。

1、非接觸構造:通過精確設置被動磁鐵與主動磁鐵的相對位置,可有效對磁囊的位置進行磁力控制,即使在空轉時軸承的后端也不會后止推環接觸。這種構造有效的抑制了摩擦熱的產生,確保了摩擦部的潤滑,降低了由于在異常工況條件下泵的故障率。(MX-70/100除外)

2、組合式蝸殼泵腔(已申請國際專利):首次在樹脂材質磁力泵的前殼與后殼上設計成部分蝸殼形狀,組裝后得到整體的理想螺旋形狀的腔室。有效地抑制了從葉輪噴出的液體再次回流到泵腔室內產生的泄露現象,從而將液體平穩高效地導向泵出口。實現了泵的高效率化。

3、自循環冷卻構造(已申請國際專利):葉輪與磁囊的連接固定處設有熱擴散孔,此擴散孔可使泵軸和軸承周圍的液體在離心力作用下強制循環,從而泵在異常工況下運行時,可有效地擴散由摩擦所產生的熱量,起到冷卻和散熱的效果。有效地防止了泵腔的樹脂材料因高溫產生的變形及熔化。

4、結構堅固:在泵前殼及后殼等應力集中部位,全部使用加強筋補強,進一步提高了泵的耐壓性能及機械強度。在以往軸承與磁囊過盈配合的固定方式基礎上,又采用軸向固定的構造,即將軸承限制于磁囊的底部止口與葉輪的后部之間,提高了泵在高溫工況條件下的可靠性。

日本易威奇(IWAKI)MX系列過流端材質
型號 MX-70 MX-100 MX-250~403(H)
材質記號 CV(CE) RV(RE) AV(AE)
前殼 GFRPP GFRPP
葉輪
后殼
磁囊 PP
O形圈 FKM FKM(EPDM)
泵軸 鋁陶瓷 鋁陶瓷
軸承 GFRPPS PTFE PTFE 鋁陶瓷
后止推環     CFRPPS
接口環 PTFE PTFE
前止推環 鋁陶瓷 鋁陶瓷
定位銷 GFRPPS(僅限于402H-403H型)
注:O形圈可更換為EPDM和AFLAS。
日本易威奇(IWAKI)MX系列規格
型號 標準尺寸 比重極限 最大流量 標準規格 馬達功率 重量
入口×出口 L/min L/min-m KW Kg
MX-70 G1×G1 1.2 90 50-5.4 0.15 6.5
MX-100 1.2 110 70-6 0.26 8.2
MX-250 25×25 1.2 150 50-14 0.4 13.5
MX-251 1.0 150 80-19 0.75 18.5
MX-400 40×40 1.2 280 100-10.5 0.4 13.5
MX-401 1.2 320 150-14.5 0.75 18.5
MX-402 50×40 1.2 450 200-20 1.5 30.5
MX-402H 1.0 160 100-30 1.5 30.5
MX-403 50×40 1.2 500 200-23 2.2 33
MX-403H 50×40 1.0 300 100-35 2.2 33
MX-505 65×50 1.2 800 500-24.5 3.7 64
日本易威奇MX系列磁力泵
資料下載

日本易威奇磁力泵應用場合:

上述比重極限是指最大流量時的數值。根據流量的變化,比重極限也會有所變化,請與我們聯系。

MX-70、100有軟管連接。(連接口徑:26mm)

AV(AE)型之性能與其他型號有所不同,請與我們聯系。

液體溫度范圍:0-80℃(使用AFLAS O形圈時為10-80℃)

環境溫度范圍:0-40℃
