產品描述

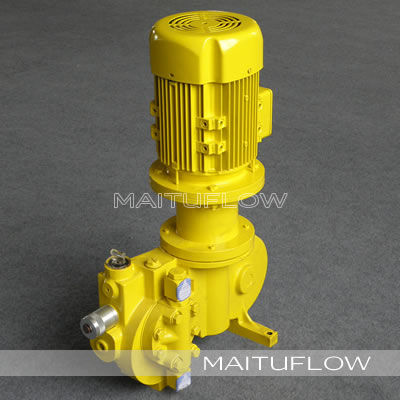

mRoy系列A&B型計量泵,是專門為持續化學藥劑投加工況而設計的液壓驅動隔膜正排量泵。泵設計有柱塞,以一定的行程作往復運動,推動一定體積的液壓液體,流體作用到有彈性的化學性能穩定的PTFE隔膜上,從而產生泵的輸送過程。
該型號產品經過現場驗證能確保泵的復現穩態精度在±1%范圍內。該產品針對性地滿足全球工業準則設計,mRoy系列A和B型計量泵可用于廣譜介質的精確投加。同所有其他mRoy計量泵一樣,在防護檢修基礎上可全年運行并保持性能穩定。
特性和優點
? 液壓平衡隔膜設計,壽命高達96,000小時,無需動密封和維持柱塞填料
? 泵液力端配置的排氣系統,更加方便新泵開車和重新維護后開車
? 通過配置油浴潤滑的蝸輪蝸桿傳動方式,確保泵驅動部分運行平穩且無沖擊,并且泵蝸輪和軸承獲得了更長的使用壽命
? 完全密封的防塵鑄鐵箱體設計,確保泵可靠安全運行于危險區域裝置環境條件中
? 千分級的流量調節機構確保泵具備高精度的流量輸出能力
? 對于超壓工況,泵內置釋壓閥確保能夠自動保護液壓回路系統
? 靈活配置的高性能集裝式單向閥使泵在每個沖程中都具備了一致可靠且密封能力
? 針對各種不同的化學藥劑耐腐蝕需求,提供不同的金屬和非金屬材料液力端選項
? 針對過低流量或過高溫度的使用需求,泵具備寬范圍的流量適應性和環境溫度適應性
? 可選單頭,雙頭
? 遵循CE,ATEX和API675規范和準則要求
? 通過提供靈活的電機配置和管路連接選項,從而提高了客戶工藝過程的兼容性,更便于客戶化學投加系統的高效整合
? 針對不同需求提供了多樣性的工藝過程選項,包括加熱/冷卻的夾套保溫液力端配置,漿料介質輸送配置,粘性介質輸送配置和特殊材質組合配置等
應用
該型泵主要應用于化學品投加,投加藥劑如混凝劑,殺菌劑,消毒劑,聚合物,軟化劑,酸和堿的pH控制,規模和腐蝕抑制劑,除氧劑,加工助劑等,主要的產品應用過程有:
資料下載 |
? 化工和石化
? 冷卻塔和鍋爐
? 飲用水處理
? 石油和天然氣行業
? 食品餐飲行業
? 工業水和廢水處理
? 制藥行業
? 電力行業
美國米頓羅(MiltonRoy)mRoy A 系列流量/壓力表: | |||||||||||
柱塞直徑 | 速比 | SPM 1425rpm |
最大粘度 cp |
型號 | 金屬泵頭(L/H)-1425rpm | 塑料泵頭 | 電機 | ||||
7Bar | 14Bar | 20Bar | 24Bar | 7Bar | 10Bar | ||||||
7/16″ | 77 | 19 | 2660 | RA001 | —- | —- | —- | —- | 1.5 | 1.4 | 0.25KW |
48 | 30 | 1760 | RA002 | 2.5 | 2.2 | 2.1 | 2.1 | 2.0 | 1.9 | ||
5/8″ | 48 | 30 | 550 | RA005 | 5.6 | 5.3 | 5.0 | 5.0 | 5.0 | 4.7 | |
7/16″ | 15 | 96 | 310 | RA008 | 8.8 | 8.5 | 8.5 | 8.2 | 7.9 | 7.5 | |
5/8″ | 24 | 60 | 260 | RA011 | 11.9 | 11.6 | 11.3 | 11 | 11 | 10.7 | |
1-1/16″ | 48 | 30 | 150 | RA020 | 19 | 19 | 18 | 17 | 18 | 18 | |
24 | 60 | 75 | RA040 | 39 | 38 | 36 | 36 | 36 | 35 | ||
15 | 96 | 40 | RA060 | 61 | 60 | 58 | 57 | 57 | 57 | ||
10 | 152 | 35 | RA090 | 94 | 91 | – | – | – | – | ||
8 | 178 | 30 | RA120 | 116 | 112 | – | – | – | – |
美國米頓羅(MiltonRoy)mRoy B 系列流量/壓力表詳情參數介紹如下: | |||||||||||
柱塞直徑 | 速比 | SPM 1425rpm |
最大粘度 cp |
型號 | 金屬泵頭(L/H)-1425rpm | 塑料&金屬泵頭 | 電機 | ||||
28Bar | 41Bar | 67Bar | 103Bar | 7Bar | 10Bar | ||||||
19/32″ | 25 | 60 | 102 | RB020 | 21 | 20 | 19 | 18 | 22 | 22 | 0.75KW為標準 1.1KW調速時可選 |
19 | 80 | 74 | RB030 | 28 | 27 | 22 | 21 | 30 | 30 | ||
12 | 120 | 44 | RB040 | 40 | 39 | 38 | 36 | 42 | 41 | ||
10 | 152 | 38 | RB050 | 53 | 51 | 49 | 47 | 55 | 54 | ||
7/8″ | 19 | 80 | 169 | RB070 | 61 | 57 | 50 | – | 66 | 65 | |
12 | 120 | 114 | RB090 | 91 | 88 | 80 | – | 96 | 95 | ||
10 | 152 | 88 | RB120 | 119 | 115 | 105 | – | 125 | 124 | ||
1-7/16″ | 19 | 80 | 58 | RB180 | 160 | – | – | – | 179 | 176 | |
12 | 120 | 34 | RB270 | 248 | – | – | – | 267 | 264 | ||
10 | 152 | 26 | RB330 | 303 | – | – | – | 329 | 326 | ||
美國米頓羅(MiltonRoy)mRoy D 系列流量/壓力表 | |||||||||||
1-7/16″mRoyB 雙頭泵 |
38 | 40 | 100 | RD170 | 132(1) | – | – | – | 170 | 163 | |
25 | 60 | 80 | RD260 | 226(1) | – | – | – | 264 | 258 | ||
19 | 80 | 58 | RD360 | 320(2) | – | – | – | 358 | 352 | ||
12 | 120 | 34 | RD530 | 496(2) | – | – | – | 534 | 528 | ||
10 | 152 | 26 | RD660 | 606(2) | – | – | – | 659 | 651 | ||
(1)最大壓力限于24Bar,(2)最大壓力限于17Bar,(3)僅有金屬泵頭 |
美國米頓羅(MiltonRoy)mRoy H 系列流量/壓力表 | |||||||||||
柱塞直徑 | 速比 | SPM 1425rpm |
最大粘度 cp |
型號 | 金屬泵頭(L/H)-1425rpm | 電機 | |||||
7Bar | 28Bar | 55Bar | 83Bar | 103Bar | 124Bar | ||||||
7/16″ | 77 | 19 | 2660 | RH002 | 1.8 | 1.7 | 1.6 | 1.4 | 1.4 | 1.2 | 0.25KW |
48 | 30 | 1760 | RH003 | 2.5 | 2.2 | 1.9 | 1.9 | 1.9 | 1.9 | ||
24 | 60 | 720 | RH005 | 5.3 | 5.0 | 4.7 | 4.4 | 4.1 | 3.8 | ||
15 | 96 | 310 | RH009 | 8.8 | 8.2 | 7.9 | 7.2 | 6.6 | 6.3 | ||
10 | 152 | 210 | RH014 | 14 | 13 | 13 | 11 | 10 | 9.7 | ||
8 | 178 | 180 | RH015 | 17 | 16 | 15 | 14 | 13 | 12 |
美國米頓羅(MiltonRoy)mRoy P 系列高粘度流量/壓力表如下介紹所示: | |||||||||
柱塞直徑 | 速比 | SPM 1425rpm |
最大粘度 cp |
型號 | 金屬泵頭(L/H)-1425rpm | 電機 | |||
7Bar | 14Bar | 20Bar | 24Bar | ||||||
7/16″ | 77 | 19 | 12200 | RP001 | 1.6 | 1.6 | 1.6 | 1.7 | 0.25KW |
48 | 30 | 7500 | RP002 | 2.3 | 2.0 | 2.0 | 2.0 | ||
24 | 60 | 4000 | RP004 | 4.7 | 4.7 | 4.4 | 4.4 | ||
15 | 96 | 2000 | RP008 | 7.9 | 7.5 | 7.5 | 7.2 | ||
12 | 120 | 1000 | RP010 | 9.8 | 9.4 | 9.4 | 9.0 | ||
5/8″ | 48 | 30 | 5000 | RP005 | 5.0 | 4.7 | 4.4 | 4.4 | |
24 | 60 | 2500 | RP011 | 11 | 10 | 10 | 10 | ||
15 | 96 | 1250 | RP015 | 18 | 17 | 17 | 16 | ||
12 | 120 | 600 | RP020 | 22 | 21 | 21 | 20 | ||
1-7/16″ | 24 | 60 | 1000 | RP035 | 35 | 34 | 32 | 31 | |
15 | 96 | 500 | RP050 | 55 | 54 | 52 | 51 | ||
12 | 120 | 300 | RP070 | 68 | 68 | 65 | 63 |
美國米頓羅(MiltonRoy)mRoy T 系列流量/壓力表 | ||||||||
柱塞直徑 | 速比 | SPM 1425rpm |
最大粘度 cp |
型號 | 金屬泵頭(L/H)-1425rpm | 電機 | ||
140Bar | 175Bar | 211Bar | ||||||
11/32″ | 48 | 30 | 1760 | RT001 | 1.4 | 1.3 | 1.2 | 0.55KW |
24 | 60 | 700 | RT002 | 2.8 | 2.5 | 2.3 | ||
15 | 96 | 337 | RT004 | 4.3 | 4.0 | 3.8 | ||
10 | 152 | 143 | RT006 | 6.8 | 6.4 | 6.0 | ||
8 | 180 | 95 | RT007 | 8.1 | 7.6 | 7.1 |
美國米頓羅(MiltonRoy)mRoy W 系列流量/壓力表 | ||||||||
柱塞直徑 | 速比 | SPM 1425rpm |
最大粘度 cp |
型號 | 金屬泵頭(L/H)-1425rpm | 電機 | ||
140Bar | 175Bar | 211Bar | ||||||
1/2″ | 38 | 40 | 650 | RW008 | 8.8 | 8.4 | 7.8 | 1.1KW |
25 | 60 | 285 | RW012 | 14 | 13 | 12 | ||
19 | 80 | 160 | RW015 | 18 | 17 | 16 | ||
12 | 120 | 43 | RW025 | 29 | 27 | 25 | 1.5KW | |
10 | 152 | 41 | RW030 | 34 | 32 | 30 |
資料下載 |
美國米頓羅計量泵應用場合:
市政水處理;冷卻塔水處理;石化、化工過程物流(添加濟)加注;鍋爐水處理;脫礦質再生器;各類污水處理。
馬達驅動式計量泵最大流量50,000L/H,最高壓力2070bar,最高精度0.5%;
電磁驅動式計量泵最大流量95L/H,最高壓力70bar,最高精度1%;
獨一無二的承諾:液壓隔膜計量泵提供三年保修;
