世界最大的塑料襯里磁力泵技術

發表于: 2020-10-24 / 分類: 公司新聞 / 瀏覽: 599 views 次

優勝劣汰：得益于設計上的改進和對個別材料性能的針對性優化，內襯塑料的磁力驅動泵儼然發展成為昂貴特殊材質泵的替代品，并正在征服新的應用場合的挑戰。例如，本報告涉及世界上最大的塑料襯里的磁性驅動泵，它允許輸送高度腐蝕的介質。

無密封磁力驅動泵: 是一種在襯里材料、性能和尺寸方面被限制的產品嗎?-可以反復聽到的是，泵行業是一個“成熟”的行業，這通常意味著不能再期待更大的飛躍發展。事實上，泵是工業歷史上最古老的機器之一。其仍然會有進步和創新的空間, 它們主要是為了提高機器的可靠性和使用壽命。

首先在生產、材料、軸承系統的液壓和設計細節以及旋轉部件的導向和密封等方面進行了改進。一個主要的進步是引進無密封設計(磁力驅動和屏蔽泵)。

使用其他或改進的材料一次又一次地為經過時間考驗的泵設計提供了新的應用可能性。以世界上最大的塑料襯里磁力泵MNK 200-150-315為例，下面介紹了多年來在材料和材料技術方面的創新如何有助于占領新市場。

無密封泵設計發展背后的主要?jiǎng)恿κ呛穗娬镜囊蠛驮絹碓絿?yán)格的環境規定(德國清潔空氣法、美國清潔空氣和清潔水法)。

而今，在化學工業的許多應用中，無泄漏泵是強制要求的。在這種情況下，操作者只能在復雜的機械密封系統、屏蔽泵和磁力驅動泵之間進行選擇。一般的共識是，復雜的機械密封系統操作起來相當復雜，屏蔽泵是只有特殊和強制要求的情況下使用，而磁力驅動泵則涵蓋最廣泛的需求。

泵是工業歷史上最古老的機器之一。其發展主要表現在可靠性和使用壽命方面的改進和創新。例如，在生產、材料、軸承系統的設計細節、旋轉部件的導向和密封等方面。

對許多操作人員來說，從技術考慮和成本(使用壽命的總成本)的角度來看，磁力泵是更好的選擇。不斷提高的安全標準，降低維護成本的需要以及磁力泵的高可靠性，使其成為更好的選擇。這特別適用于塑料襯里的磁力驅動離心泵。

其主要應用領域是輸送腐蝕性化學品和其他關鍵介質的精細化工和制藥工業。“最佳”材料之間的競爭在這里以一種非常實用的方式解決了:這樣的泵提供了一種最佳材料的組合——塑料作為過流部分的襯里材料，金屬作為支撐材料，陶瓷作為平面軸承材料等。

由于這種有利的材料組合性能并不能從任何單一的材料中獲得,塑料襯里泵通常比“純”塑料泵或“純”金屬泵便宜,尤其是當他們需要非常昂貴的特殊金屬制成的,此外,要比“純”塑料泵更可靠。

塑料襯里的磁力驅動離心泵是專門為輸送強腐蝕性介質而設計的，具有實際的優點，如堅固性和可靠性。所有的過流部件要么是厚的全氟烷氧氟塑料外殼–是由固體聚四氟乙烯氟塑料制成，要么是由燒結碳化硅制成。

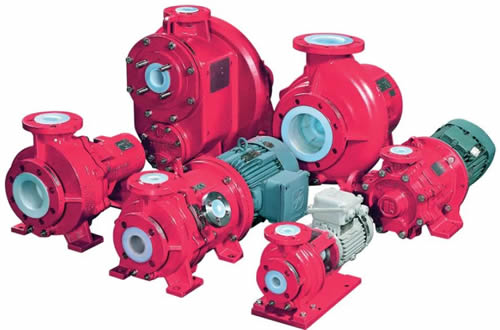

早在1983年第一款塑料襯里的磁力泵MCK系列誕生:它后來發展成專門輸送高腐蝕性介質的MNK系列 (圖1)。穩健性、可靠性和不同尺寸部件之間的高度可互換性是該系列的一些具體優點。所有的過流部件要么有一個厚的全氟烷氧基(PFA)氟塑料外殼(泵殼、平面軸承座、葉輪、軸和內磁缸)，要么是由固體聚四氟乙烯(PTFE)氟塑料制成(內隔離罩)或燒結碳化硅(SSiC)(滑動軸承)制成。

內外磁缸之間的雙隔離罩系統保證了介質的無泄漏性，氟塑料內隔離罩耐腐蝕性強，碳纖維復合材料制成的外隔離罩則承受一定的壓力載荷。這一原則有以下主要優點:

隔離罩系統不吸收任何額外的軸承力，它僅實現一個具有高度安全余量的壓力容器的功能。

隔離罩系統不脆弱，也不容易破裂 (堪比陶瓷設計)。

隔離罩具有雙重安全性，因?yàn)橥鈱犹祭w維隔離罩材料也非常耐腐蝕。

通常金屬隔離罩中存在的渦流會造成能量損失，但在這里不會存在; 而且也可以防止熱量進入介質。

渦流問題通常是塑料泵使用的一個關鍵準則，因?yàn)闇u流的功率消耗可能占金屬磁力泵功率的十分之一以上。

與機械密封泵相比，MNK可靠性高、壽命周期成本低、維護費用低，因此很快被市場所接受。最初在加工化學工業(精細化學品)，但后來也在制藥和基礎化學工業，F(xiàn)DA的應用，和超純介質(半導體工業)。
