產品描述
高吐出量、高精度、高可控性
高效無刷電機驅動隔膜式計量泵
IWAKI HI-TECHNO PUMPS 高精度計量泵

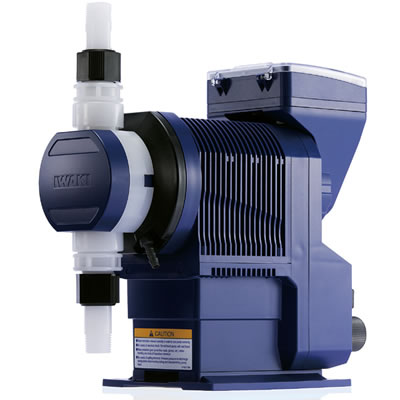

易威奇IX-B系列是次世代高精度無刷直流電機驅動隔膜式計量泵,流量控制范圍廣,從7.5mL/H 到45L/H 超廣流量范圍,并且搭載多種全自動操作模式。實用性也得到大幅提升,包括支持高靈活性安裝方法和不同的連接方式。
獨特電機設計
IX-B 采用無刷直流(BLDC)電機控制沖程頻率,一般類似的計量泵大都采用步進電機設計,但高效無刷直流電機在更緊湊的結構內,提供更高功率輸出,并且讓IX-B 系列達到45L/H 的高吐出量。
排氣閥設計 (已注冊專利)
IX系列其中一個優勢是專利的排氣閥設計,提供優異的排氣性能。
IX-B繼承了這個優點,不會發生氣鎖和吸入異常問題。
高靈活性安裝 (已注冊專利)
IX-B系列在設計上容許安裝在不同的位置,大大提升實用性??刂破鞯奈恢?,可以按照現場實際情況重新設定。而整臺泵亦可以簡單地從底座安裝式改為掛壁式,而無需額外配件。
增強耐化學性
過流端材質仍然是高耐化學性的PVDF,和 FKM 或EPDM 兩種密封選擇。與此同時,新型非彈性體固態PTFE 膜片,可以更好地抵抗化學氣體的滲透和全方位提高化學耐受性。
LED 顯示屏
特大LED 顯示屏可以簡單清楚顯示操作條件,一目了然。即使在遠處或黑暗位置,亦可以很容易查看泵的狀態。
IX-B資料下載 |
高調節比和高精度
IX-B系列的調節比達到1000:1,并以無刷直流電機控制沖程頻率。控制范圍內重復精度達到1%,最小流量更達到0.0075L/H。
不同的連接方式
標準接頭包括軟管、螺紋、法蘭或聯管節,任何應用情況都可以輕松完成安裝。
安全設計
所有型號均配備膜片破裂探測器,以保護用戶及環境。另外,異常檢測器能在出口管路堵塞或錯誤操作導致高壓情況下,保護管道。即使膜片破損,排水孔也可確保泵操作安全。
日本易威奇(IWAKI)IX-B系列高精度計量泵規格 | |||||
型號 | 流量L/H | 最大壓力MPa | 功耗W | 電流A | 重量kg |
IX-B007 | 0.0075~7.5 | 1.7 | 17 | 0.4 | 3.5 |
IX-B015 | 0.015~15 | 1.0 | 17 | 0.4 | 3.5 |
IX-B030 | 0.03~30 | 0.6 | 19 | 0.5 | 3.7 |
IX-B045 | 0.045~45 | 0.4 | 19 | 0.5 | 3.7 |
高調節比
通過完整電機控制功能獨立地控制吸入和輸出端速度,可提供最高750:1調節比。
高節能和環保
通過使用螺旋齒輪和輔助彈簧,與一般傳統回彈設計相比,功耗降低了70%。
高精度投藥控制為每一個化學投藥應用提供解決方案。

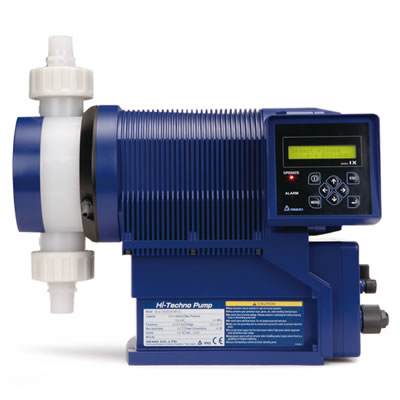

易威奇IX系列是數控直驅隔膜泵,多年高端電機科技成果帶來極準確、高效節能和高分辨率計量泵。IX系列能滿足當今行業自動化學品輸送的需求。
精密化學投藥操作
閥門設計在任何流量下仍可保持精確的計量,同時電機調節排放和吸入速度,以實現高精度(+/-1%),一切有賴高效益的機械驅動隔膜泵設計。
低脈動穩定輸出
流量控制是通過調節吐出速度(吸入速度固定),保證在任何流量下的穩定輸出。低脈動減少了對管路的沖擊(慣性力)和負載。

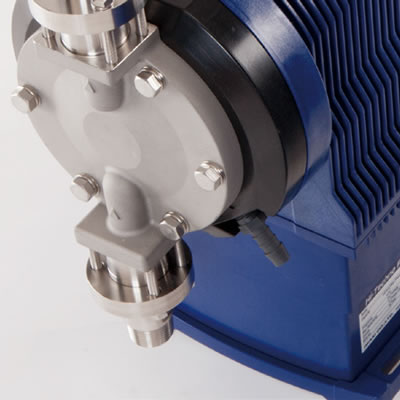

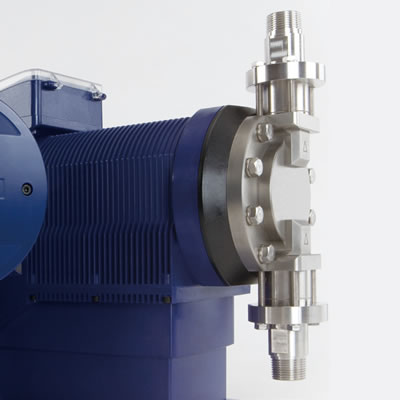

高效泵頭設計結合高壓縮比
由于固定的(最大)沖程長度,高壓縮比讓泵可以實現無空氣鎖的快速啟動。
可輸送粘性液體
標準IX系列可輸送的最高液體粘度分別為IX-C:1000mPa.s,IX-D:300mPa.s。
安全設計
所有型號均配備膜片破裂探測器,以保護用戶及環境。另外,異常檢測器可以在堵塞或不當操作所引起的高吐出壓力情況下保護管道。即使膜片損壞,排水孔也可確保操作安全。(在某些情況下可能無法檢測關閉操作中出現的壓力突然上升。如果使用的管道或機械抗壓力較低,請另行安裝安全閥。)
防氣蝕
當輸送粘性液體時,可以改變吸入沖程速度來避免產生氣蝕。(可編程吸入速度:正常速度的75%,50%或25%)
IX-CD資料下載 |
排氣功能
通過鍵盤操作或信號觸點(AUX)在任何模式下以最大沖程率運行泵,即可進行排氣。
校正功能
泵在出廠前已進行校正,但是由于管道布置和液體特性不同,建議在安裝時重新進行校正。
IP65
驅動單元和控制單元分別密封于防護級別達IP65的外殼內。
日本易威奇(IWAKI)IX-CD系列高精度計量泵規格 | ||||||
型號 | 流量 L/H |
最大壓力 MPa |
最高液體粘度 mPa.s |
液體溫度范圍 ℃ |
功耗 W |
|
IX-C060 | TC/TE | 0.08~60 | 1.0 | 1000 | 0~50 | 62 |
S6 | 0~80 | |||||
IX-C150 | TC/TE | 0.2~150 | 0.4 | 1000 | 0~50 | 62 |
S6 | 0~80 | |||||
IX-D150 | TC/TE | 0.2~150 | 1.0 | 300 | 0~50 | 110 |
S6 | 0~80 | |||||
IX-D300 | TC/TE | 0.4~300 | 0.5 | 300 | 0~50 | 110 |
S6 | 0~80 |
? 最大流量是于室溫及最大吐出壓力下輸送清水時所測得的性能,將隨壓力下降而上升。
? 環境溫度范圍: 0-50℃ ( 只限室內使用)
? 環境濕度范圍: 0-90%RH ( 控制器非冷凝狀態)
? 其他管道連接方式請與易威奇聯系。
注 1: IX-C060S6 在流量低于 0.4 L/h 時不能保證精度。IX-C/D150S6 在流量低于 1.5 L/h 時不能保證精度。IX-D300S6 在流量低于3.0 L/h 時不能保證精度。
注 2: 當輸送粘性液體時流量會下降。在這類應用時,選型時應保留足夠富裕。
注 3: 于沒有粘度變化、沒有結冰、沒有輸送槳液的情況下。
