產品描述

滿足最高測量要求的標準型固體散料物位傳感器

德國E+H公司（Endress+Hauser） – Micropilot FMR57傳感器可滿足最高的固體散料物位測量要求, 適用于高大貯倉，煤倉或堆場的物位測量。拋物面天線的發射角度非常小，適用狹長形貯倉的物位測量。Micropilot雷達物位儀適用于粉狀、粒狀等固體散料的連續性、非接觸式的物位測量。測量不受粉塵、進料噪音、溫度變化、氣相介質變化的影響。

特點/應用

適用最高要求的固體散料的料位測量：

在嚴苛工況下的高料倉、料堆、堆料中可靠進行非接觸式料位測量，例如嚴重粉塵場合和粘附介質

特點

多路回波跟蹤確保安全性和可靠性

空氣吹掃接口

HistoROM智能數據存儲單元

產品規格參數

電源/通信：兩線制（4…20 mA HART、PROFIBUS PA、FOUNDATION Fieldbus）、四限制（HART）

頻率：K波段（約26 GHz）

天線

拋物面天線：DN200/8″、DN250/10″

喇叭天線：DN80/3″、DN100/4″

測量精度：± 3 mm

環境溫度：-40…+80 °C

過程溫度：-40…+400 °C

過程壓力（絕壓）/最大過壓限定值：真空…16 bar

主要接液部件：316L、PEEK、PTFE、聚酰胺

過程連接

螺紋：MNPT 1 1/2、R 1 1/2

法蘭：DN80…DN100、ASME 3″…4″、JIS 10K、UNI DN100/8″…DN250/10″

最大測量距離：70 m

證書和認證：ATEX, FM, CSA, CSA C/US, IEC Ex, TIIS, INMETRO, NEPSI, KC

安全認證：SIL

設計認證：EN 10204-3.1

船級認證：GL、ABS、LR、BV、DNV

選項

顯示單元

用戶自定義參數

天線延伸管

免PWIS

應用限制

Dk < 1.6

以下因素會減小最大量程：

反射特性不佳的介質

安息角

十分松散的固體散料表面，例如氣動進料過程中的輕質散料粘附，特別是潮濕介質粘附

優勢

硬件和軟件開發過程符合IEC 61508標準，單臺儀表滿足SIL2， 同構冗余條件下達SIL3

HistoROM集成數據存儲單元，幫助快速調試、維修和診斷

測量可靠性高，基于多回波追蹤計算，即使倉內存在障礙物依然能夠準確測量

心跳技術，在整個生命周期內實現高效、安全的工廠運營

無縫集成到控制或資產管理系統，直觀的菜單引導式操作概念（現場或通過控制系統）

測量穩定可靠，不受介質和過程條件變化的影響

通過世界權威的SIL和WHG實驗認證，節約您的時間和經濟成本

應用領域

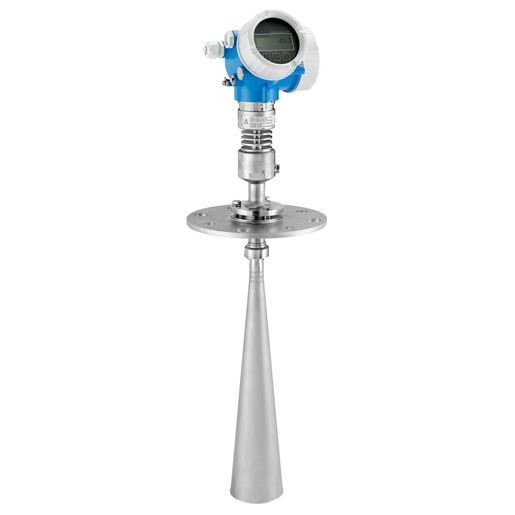

德國E+H – Micropilot FMR57喇叭形或拋物面天線。憑借補助空氣凈化連接，即使強力噴粉或產生黏附，都不會對測量造成任何影響。

過程連接：1?” 螺紋或法蘭

溫度范圍：-40 至 +400°C

壓力范圍：-1 至+16bar

最大測量范圍：70m

K波段：26GHz

國際防爆認證, SIL, 5點線性協議
