產品描述
適用于固料物位測量的經濟、高效的基本型儀表

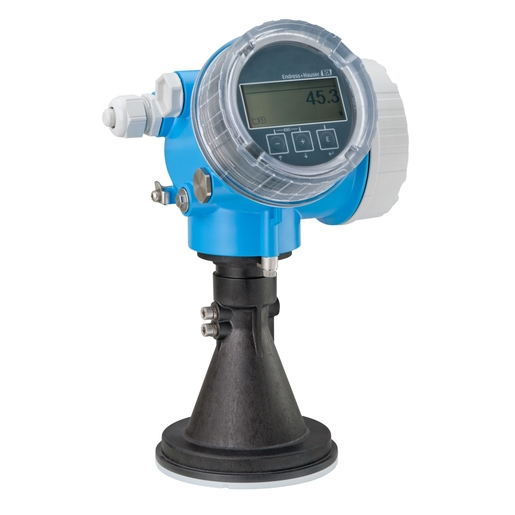

德國E+H公司(Endress+Hauser) – Micropilot FMR56專為固料貯倉或貨柜等輕型工況條件下的物位測量而設計。Micropilot適合粉狀、粒狀等固體散料的連續、非接觸式的物位測量。測量值不受粉塵、進料噪音、溫度變化、氣相介質的影響。
特點/應用
適用簡單應用:
在固體料倉或儲罐上進行可靠的非接觸料位測量
特點
多路回波跟蹤確保安全性和可靠性
HistoROM智能數據存儲單元
產品規格參數
電源/通信:兩線制(4…20 mA HART、PROFIBUS PA、FOUNDATION Fieldbus)、四限制(HART)
頻率:K波段(約26 GHz)
天線:喇叭天線,DN80/3″,PP填充、喇叭天線,DN100/4″,PP填充
測量精度:± 3 mm
環境溫度:-40…+80 °C
過程溫度:-40…+80 °C
過程壓力(絕壓)/最大過壓限定值:真空…3 bar
主要接液部件:PP、UP
過程連接
法蘭:UNI DN80…DN150
安裝架
最大測量距離:30 m
證書和認證:ATEX、FM、CSA、CSA C/US、IEC Ex、TIIS、INMETRO、NEPSI、KC
安全認證:SIL
選項
顯示單元
用戶自定義參數
應用限制
Dk < 1.6
以下因素會減小最大量程:
反射特性不佳的介質
安息角
十分松散的固體散料表面,例如氣動進料過程中的輕質散料粘附,特別是潮濕介質粘附
優勢
測量穩定可靠,不受介質和過程條件變化的影響
HistoROM集成數據存儲單元,幫助快速調試、維修和診斷
測量可靠性高,基于多回波追蹤計算,即使倉內存在障礙物依然能夠準確測量
硬件和軟件開發過程符合IEC 61508標準,單臺儀表滿足SIL2, 同構冗余條件下達SIL3
心跳技術,在整個生命周期內實現高效、安全的工廠運營
無縫集成到控制或資產管理系統,直觀的菜單引導式操作概念(現場或通過控制系統)
通過世界權威的SIL和WHG實驗認證,節約您的時間和經濟成本
應用領域
德國E+H Micropilot FMR56 PP鍍層的喇叭天線,可通過安裝支架或密封轉盤,輕松對準固體表面。
過程連接:安裝支架或松套法蘭
溫度范圍:-40至+80°C
壓力范圍:-1至3bar
最大測量范圍:30m
K波段:26GHz
國際防爆認證, SIL, 5點線性協議
