產品描述

德國E+H公司（Endress+Hauser） – Micropilot FMR540 通過NMi和PTB認證，可用于計量交接和庫存控制測量，滿足R85和API 3.1B 標準的相關要求。采用拋物面天線的FMR540特別適合距離在40m內任意空間的測量應用；而采用喇叭型天線的FMR540可以在因儲罐/安裝短管形狀無法使用拋物形天線的測量場合使用。Micropilot FMR540采用四線制，HART和24v DC本安型供電，成本經濟，安裝簡便。

產品規格參數

特點/應用

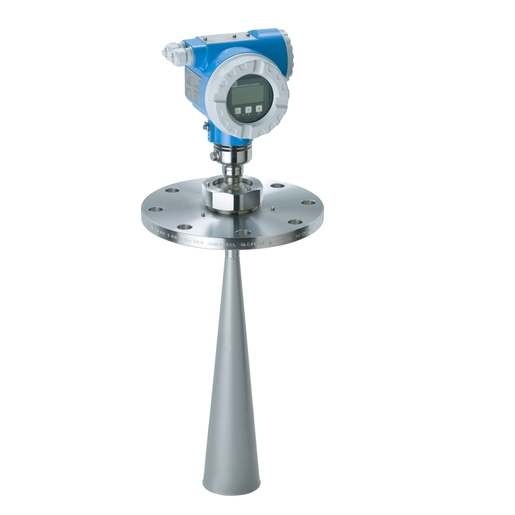

喇叭天線：高精度測量，最大儲罐高度為20 m

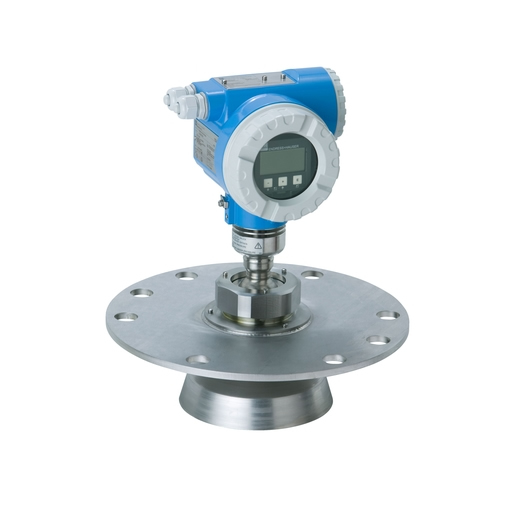

拋物面天線：高精度測量，最大自由空間高度為40 m

電源/通信：四線制（4…20 mA HART）

頻率：K波段（約26 GHz）

測量精度：± 1 mm

環境溫度

標準：-40…80°C

標定符合法規要求：-25…60°C

過程溫度：-40…200 °C

過程壓力（絕壓）/最大過壓限定值

喇叭天線：真空…16 bar

拋物面天線：真空…6 bar

使用UNI法蘭：真空…1 bar

主要接液部件：316L

過程連接

喇叭天線：DN100、DN150法蘭、UNI法蘭DN150、DN200、DN250

拋物面天線：UNI法蘭，帶頂部安裝位置調節裝置、DN200、DN250

證書和認證：ATEX、FM、CSA、IEC Ex、TIIS、NEPSI

優勢

精度優于1mm

計量交接應用通過國家級認證(NMi和PTB)

儀表可單獨使用，也可通過罐旁指示儀NRF590與儲罐液位測量系統集成使用

采用四線制，HART和24v DC本安型供電，成本經濟，安裝簡便。

利用角度調整裝置，補償法蘭傾角

通過菜單式的字母數字顯示模塊，現場操作簡便

利用FieldCare操作軟件，方便儀表調試、文件建檔和故障診斷

應用領域

德國E+H公司 – Micropilot FMR540 拋物面天線適合在任意空間使用，測量范圍可達40m，為噴嘴貼緊儲罐壁的工況提供高度聚焦的測量，4″/直徑100；喇叭型天
線適用于任意空間使用。

過程連接：法蘭

溫度范圍： -40 至 +200°C

壓力范圍：真空 至 +16bar

最大測量范圍：40m

精度誤差：小于 ±1mm

K-波段：26GHz

國際防爆認證, 計量交接認證, WHG溢出保護, SIL
