產品描述
特別適用于油氣、化工和電力等行業的高溫高壓測量場合
德國E+H公司(Endress+Hauser) – Levelflex FMP54適用于極端工況下的液位連續測量。采用陶瓷-石墨密封的過程連接,能保證在高溫高壓場合的使用安全,例如用于蒸汽鍋爐和有毒介質(如液氨)的液位測量。同時,氣密饋通能提供更高的安全性。在高壓的帶氣相層的液位測量中,只有帶氣相補償技術的FMP54才能提供準確可靠的測量結果。測量穩定可靠,不受液面波動、泡沫或介質變化的影響。
特點/應用
Premium精度的設備,適用高壓/高溫應用
桿式探頭、纜式探頭、同軸探頭
內置數據存儲單元,出廠預標定,可靠測量:波動液面+泡沫,變化介質
界面測量
清晰的液/液界面;
同時測量界面和總液面高度
產品規格參數
電源/通信
兩線制(4…20 mA HART、PROFIBUS PA、FOUNDATION Fieldbus)
四限制(4…20 mA HART)
測量精度
桿式探頭:± 2 mm
纜式探頭<= 15 m:± 2 mm
Rope probe > 15 m:± 10 mm
同軸探頭:± 2 mm
環境溫度:-50…+80 °C
過程溫度:
增溫型(XT):-196…+280 °C
高溫型(HT):-196…+450 °C
過程壓力(絕壓)/最大過壓限定值:真空…400 bar
主要接液部件
桿式探頭:304、316L、Alloy C合金、陶瓷
纜式探頭:304、316、316L、Alloy C合金、陶瓷
同軸探頭:304、316L、Alloy C合金、陶瓷
過程連接
螺紋:G 1 1/2、MNPT 1 1/2
法蘭:ASME 2″…4″、DN50…DN100、JIS 10K、63K、Fisher、Masoneilan
傳感器長度
桿式探頭:10 m
纜式探頭:45 m
同軸探頭:6 m
最大測量距離
桿式探頭:10 m;最小介電常數DK>1.6
纜式探頭:25…30 m;最小介電常數DK>1.6;30…45 m;最小介電常數DK >1.9
同軸探頭;最小介電常數DK>1.4
證書和認證:ATEX、FM、CSA、CSA C/US、IEC Ex、TIIS、INMETRO、NEPSI、KC、EAC
安全認證:溢出保護WHG、SIL
設計認證:EN 10204-3.1、NACE MR0175、MR0103、ASME B31.1、B31.3、AD2000
船級認證:GL/ DNV/ ABS/ LR/ BV
選項:分體式傳感器,帶3 m電纜
優勢
即使在多變的測量產品或過程條件下,依然保持可靠測量
HistoROM集成數據存儲單元,帶來快速便捷的調試、維修和診斷
多回波追蹤創新技術,為測量結果帶來高度可靠性
硬件與軟件根據IEC 61508標準開發,達到SIL3級別
心跳技術,在整個生命周期內實現高效、安全的工廠運營
無縫集成到控制或資產管理系統,直觀的引導式操作概念(現場或通過控制系統)
通過世界權威的SIL和WHG實驗認證,節約您的時間與經濟成本
應用領域

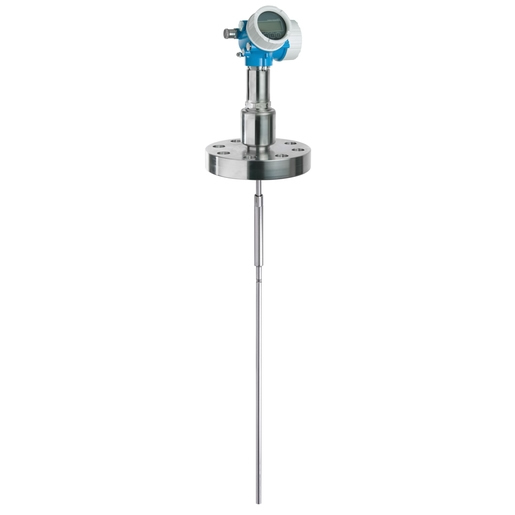

德國E+H公司 – Levelflex FMP54導波雷達液位計可選擇桿式、纜式或同軸桿測量。
過程連接:1?” 螺紋或法蘭
溫度:-196 到 +450°C
壓力:-1 到 +400bar
最大測量范圍:桿式 10m, 纜式 45m, 同軸桿 6m
測量誤差:桿式 ±2mm
國際防爆保護認證, WHG溢出保護, SIL, 船級認證, 蒸汽鍋爐認證, 5點線性協議
