產品描述

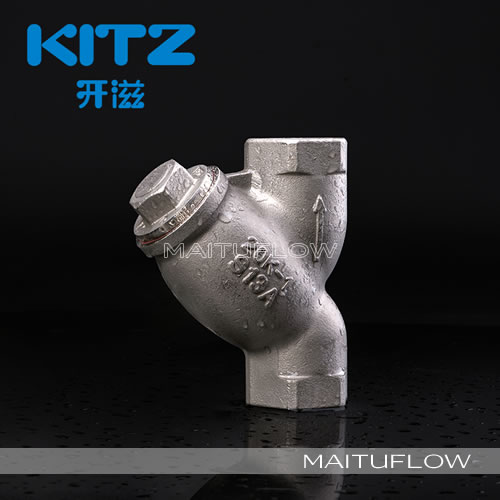

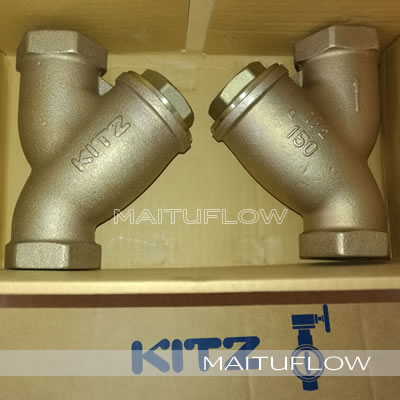

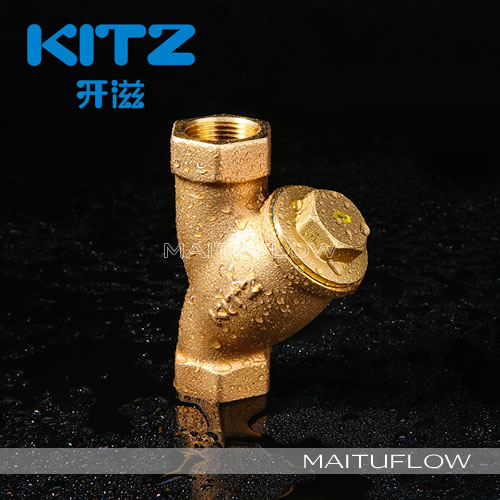

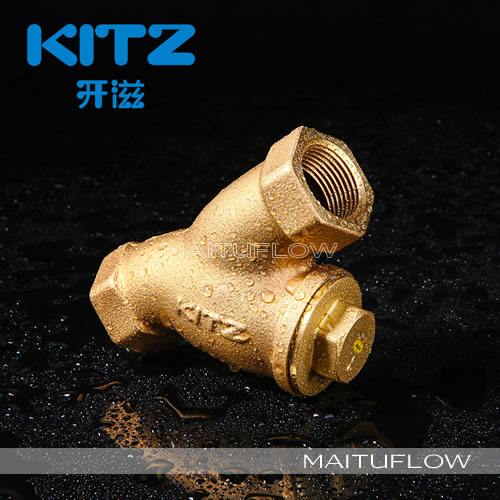

支持各種流體的KITZ開滋過濾器
在流經各種管道的水、油、氣體、空氣、蒸汽等各種流體中,混入流體中的雜物、配管內腐蝕、密封墊圈等脫落產生的垃圾等,放置不做處理的話,會損傷安裝在管道上的各種閥的閥座,縮短其使用壽命,同時,可能會導致各種機器不能正常運轉,損壞機器。為了防患于未然,對流體中的雜物、垃圾進行分離、清除的過濾器在管道中發揮著重要的功能。該過濾器的構造是,內置過濾流體中雜物及垃圾的過濾網,在過濾器本體連接到配管的狀態下,就能夠對積存在過濾網中的雜物及垃圾進行清理、清掃。
Y型過濾器材、過濾網的種類和選定

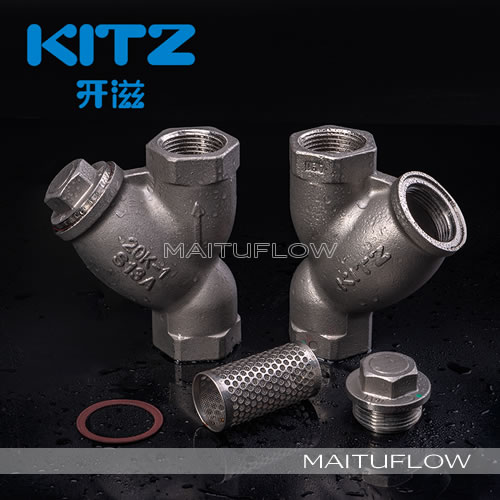

過濾器中內置了用于清除流體中的雜物、垃圾等的過濾網。但需要考慮流體的種類、規定的壓力、流速等,來選擇過濾網的目數。Y 形過濾器的過濾網中分為在不銹鋼板上按規定間距開孔的多孔板過濾網和使用不銹鋼線編成的平紋或疊紋的鐵絲網以及在該鐵絲網上安裝加固用多孔板的雙重結構網篩。
不銹鋼鋼絲網型
不銹鋼鋼絲網型表述為目數(Mesh)。目數是表示鐵絲網孔數的單位,平紋時,指 1 英寸間 1 列的網眼數。目數越大,網眼越密。但是,請注意,即使是相同目數,由于線直徑不同,孔徑面積也不同。右圖中 1 英寸間 1 列有 5 個網眼,是 5 目的過濾網。
(過濾網的種類)
多孔型在表示網眼密度時,不使用目數。多孔板表述為孔徑×間距。
KITZ 過濾器的標準目數如下表。
品種 | 標準規格 | 選項 |
青銅?鑄鐵?球墨鑄鐵(20K 除外)
Y 型過濾器 |
60° 交錯式不銹鋼鋼板 | 20/ 30/ 40/ 60/ 80/ 100 目
(不銹鋼絲平紋?穿孔板加固) |
球墨鑄鐵 (20K) ?不銹鋼?鑄鋼
Y 型過濾器 |
40 目(不銹鋼絲平紋?穿孔板加固) | 20/ 30/ 40/ 60/ 80/ 100 目
(不銹鋼絲平紋?穿孔板加固) |
青銅?無鉛青銅?鑄鐵?球墨鑄鐵(20K 除外)
Y 型過濾器?U 型過濾器 國土交通省公共建筑工程標準 符合規格產品 |
40 目(不銹鋼絲平紋?穿孔板加固) | 80 目(不銹鋼絲平紋?穿孔板加固) |
