產品描述

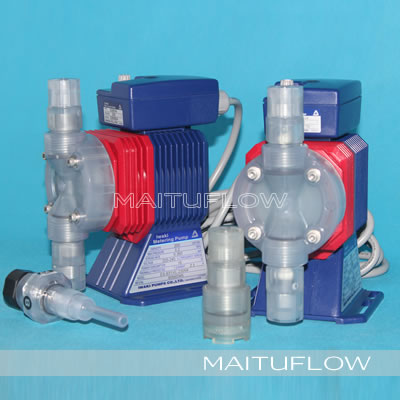

1、IWAKI-ES系列:使用方便的,經濟型電磁計量泵
日本易威奇ES系列電磁計量泵能夠完成精確的化學藥品添加,運行費用低,可采用手動或開/關控制實現簡單的操作,是一種提供高效、可靠運行的理想選擇。
1、沖程頻率高:沖程頻率可達每分鐘360次,計量精度高,同時也可有效地消除脈動影響。
2、結構緊湊:ES系列計量泵結構緊湊,運行平穩,尺寸小,重量輕,是作為OEM產品的一種理想選擇。
3、雙閥球構造:ES系列計量泵采用雙閥球、閥座、閥套緊密組成一個密閉的系統,提高了精度。
4、膜片經久耐用:膜片由PTF和EEPDN(不接液),復合壓塑在堅硬的芯上,膜片擋板能夠減少壓力變化時引起的流量波動。
日本易威奇(IWAKI)ES規格 | ||||||||
舊型號 | ES-B10 | ES-B15 | ES-B20 | ES-B30 | ES-C15 | ES-C20 | ES-C30 | ES-C35 |
新型號 | ES-B11 | ES-B16 | ES-B21 | ES-B31 | ES-C16 | ES-C21 | ES-C31 | ES-C36 |
最大流量 L/H | 2.28 | 3.9 | 5.7 | 12 | 4.8 | 7.8 | 16.2 | 24 |
mL/min | 38 | 65 | 95 | 200 | 80 | 130 | 270 | 400 |
mL/shot | 0.11 | 0.18 | 0.26 | 0.56 | 0.23 | 0.37 | 0.76 | 1.13 |
最大吐出壓力(MPa) | 1.0 | 0.7 | 0.4 | 0.2 | 1.0 | 0.7 | 0.35 | 0.2 |
電源提供 | AC220-240V,單相,50Hz/60Hz | |||||||
絕緣類型 | B型絕緣,內置熱保護裝置,帶2m電源線,不帶插頭 | |||||||
沖程頻率 | 0-360spm | 0-353spm | ||||||
接口 | 4×9,6×8 | 8×13 | 4×9,6×8 | 8×13,9×12 |
資料下載 |
止回閥(可選):

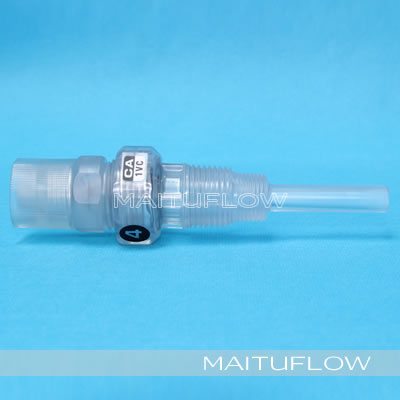

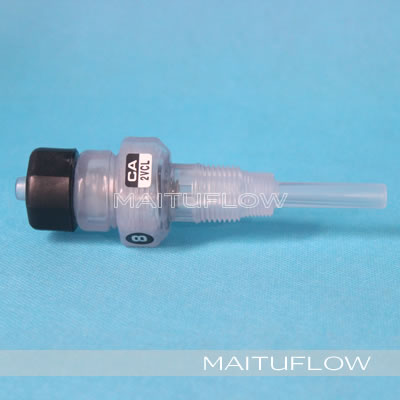

CA-1VC、CA-1VE、CA-2VC、CA-2VE、CA-2VCL、CA-2VEL
日本易威奇計量泵應用實例:
·各種化工原料的添加
·化學液體PH值的控制
·造紙工業增強劑及抗水劑的添加
·涂料填加劑的定量添加
·絮凝劑的添加
·消毒劑,如次氯酸鈉的比例添加
·鍋爐中防銹、阻垢劑的定量添加
·自來水消毒劑的添加·電鍍液濃度的控制
2、IWAKI-EK系列:100%防水構造的電磁計量泵
EK系列電磁計量泵具有完善的防水性,傳統的電磁計量泵被認為不適于暴露在外部潮濕的環境中,這就意味著它不適用于室外環境的使用。針對以上弱點,我們?cè)O(shè)計使泵體驅動部件、控制部件具有良好的防水和防潮,因此,EK系列電磁泵成為世界第一臺可在室外使用的樹脂塑料電磁泵。它可廣泛的應用于民用及工廠用水處理,表面處理等行業。
1、防水結構(相當于IP67):通過泵體的一體設計,減少了泵體密封面數量。防止由于密封不良造成的外部液體從密封面的滲入。在泵頭與泵體支架之間是通過一個橡膠墊進行密封,阻止外部液體從泵頭邊部的滲入。標準配置了塑料遮蓋和密封墊,提高控制器的防水性??刂破鞅肀P采用覆膜開關,可有效地防止液體的滲入。
2、防潮結構:電子部件與電路板被樹脂所覆蓋,它可防止潮濕氣體所造成的冷凝結露和短路。
3、高靈敏度:流量的控制通過對沖程長度、沖程頻率的調節,實現了雙重控制,由于采用對每一沖程進行數字控制,可在最小流量之間進行廣泛的精密流量調整。
4、控制器:控制器內設有一個微處理器。標準配置了外來信號停止泵功能與外來信號同步操作功能。沖程頻率的顯示裝置,采用了耐高溫LCD裝置,可保證長時間在日光下工作。內置CPU增強其靈敏性,功能更加多樣化。
5、控制面板:面板上有液晶顯示器,即使在高溫等惡劣天氣條件下,也可方便操作人員讀取數據。
6、沖程長度調節旋鈕:沖程長度調節旋鈕體積很大非常方便操作。沖程頻率的數字調節配合沖程長度的手動調節,可以在很大范圍內調節吐出流量。
日本易威奇(IWAKI)EK規格 | |||||||||
新型號 | EK-B10 | EK-B15 | EK-B20 | EK-B30 | EK-C15 | EK-C20 | EK-C30 | EK-C35 | |
新型號 | EK-B11 | EK-B16 | EK-B21 | EK-B31 | EK-C16 | EK-C21 | EK-C31 | EK-C36 | |
流量 | L/H | 2.4 | 3.9 | 6.9 | 12.6 | 4.8 | 8.7 | 16.2 | 25.2 |
mL/min | 40 | 65 | 115 | 210 | 80 | 145 | 270 | 420 | |
每沖程流量 | mL/shot | 0.11 | 0.18 | 0.31 | 0.58 | 0.22 | 0.4 | 0.75 | 1.17 |
最大吐出壓力 | MPa | 1.0 | 0.7 | 0.4 | 0.2 | 1.0 | 0.7 | 0.35 | 0.2 |
沖程長度 | mm | 1(40-100%) | 0.25(30-100%) | ||||||
沖程頻率 | 1-360spm | ||||||||
電源提供 | AC100V/110V/115V或220V/230V/240V單相 | ||||||||
絕緣類型 | E型絕緣,內置熱保護裝置,1.5m電源線 | ||||||||
消耗電量 | W | 20 | 22 | ||||||
軟管(內徑×外徑) | mm | 4×6,4×9,6×8 | 8×13,9×12 | 4×6,4×9 ,6×8 |
8×13,9×12 | ||||
重量 | kg | 2.8 | 3.7 |
