產品描述
資料下載 |
三十多年來,德國DEPA迪帕系列氣動隔膜泵這一高質量的正向位移泵一直應用于各個工業領域。每天,即使是在惡劣的應用條件下,這些泵在世界各地以其可靠性和高效性發揮著作用。在泵的生產過程中,各個工業領域?qū)Ρ玫馁|(zhì)量要求、操作和維護泵的方便性一直是我們的最高準則。最先進的生產工藝、保證質量的檢測系統以及DIN EN ISO29001認證,保證了產品的最高質量。DEPA系列泵有著多種不同的型號,幾乎可以滿足用戶不斷增長的各種復雜泵吸要求。
我們有著長年積累的知識和實踐經驗,加上我們在泵制造上的專有技術,因此,我們可以快速地為針對用戶和市場的各種需求做出相應的解決方案。
我們注重對新技術的投資、改進生產方法并不斷完善對用戶的服務,在未來,DEPA系列氣動隔膜泵仍將會保持其在市場上的領先地位。
優點概覽:
●液體或粘性產品的輕柔輸送 ●可以輸送帶固體顆粒的介質
●極適合輸送磨損性、粘性和對剪切力敏感的介質 ●能空載
●無動密封或加壓密封 ●易于運輸?shù)目梢苿?dòng)單元
●泵容量可無級調節 ●干性自吸泵
●可在閥門關閉時運行 ●先進的壓縮空氣控制,少維護,無油
●可浸沒運行的設計 ●也適于在有爆炸危險和有害環境中應用
●操作和維護簡便
安裝:
德國迪帕DEPA氣動隔膜泵可用于多種不同的應用場合,而不是僅僅限于某一種安裝使用場合。些系列泵即可固定安裝到特定的抽吸過程中,也可作為可移動單元在不同的應用場合投入使用。

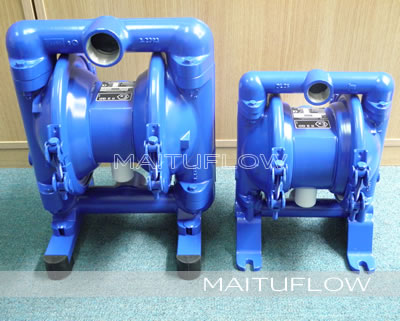

DEPA-M系列金屬氣動隔膜泵
數十年來,DEPA 澆鑄金屬氣動隔膜泵被廣泛地應用于各個工業領域。在世界各地,泵廣泛地用于船只、著名陶瓷廠、汽車工業的噴漆系統和采礦業,而這些僅僅是泵使用的幾個例子。澆鑄金屬泵系列包括20多個不同型號和不同規格的泵,幾乎可以滿足任何使用場合的需要。
澆鑄金屬泵的結構牢固,對磨蝕性介質有很高的耐受性,拋光的表面使得流體阻力很低,此外,其優點還有工作溫度范圍寬廣,極好的耐腐蝕性,使用壽命長等。
主要用途:油漆工業、汽車工業、廢水處理、陶瓷工業、采礦業、建筑業、化學工業
和久經考驗的空氣控制系統共同使用,由于澆鑄金屬泵的結構緊湊但功能強大,并且易于運輸、因此澆鑄金屬泵既可作為移動泵,也可作為固定設備來使用。
為盡量減少停工期,在些泵的研制過程中,特別強調了泵的易維護性。
德國DEPA氣動隔膜泵采用了不銹鋼夾箍,這一點明顯和其它氣動隔膜泵有所不同。無需采用任何特殊工具,即可對泵進行拆卸,同時夾箍可平整地夾持隔膜。
通過采用模件化設計,可減少備件庫存量,根據使用泵的具體應用需要,DEPA澆鑄金屬泵可帶有許多不同的配件供貨。
澆鑄金屬泵均標準配置有鋁質空氣中心體。
在使用泵的環境或輸送介質不適合鋁質的情況下,兩樣可以使用DEPA氣動隔膜泵。
在這些應用場合,泵的中心體采用CX型和SX型(青銅或不銹鋼)。

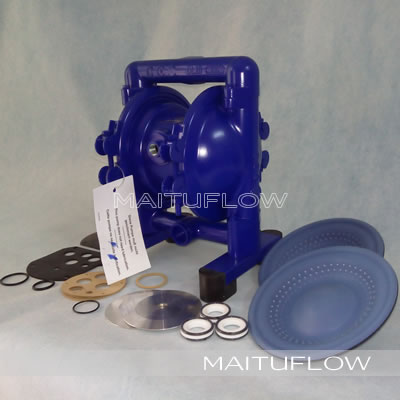

常用型號:DH15-FA-EET、DH25-FA-EEE、DL15-FA-NNT、DL15-FA-EEE、DL25-CX-NNT、DL25-FA-NNN、DL25-SA-TTT、DL25-SA-ZTT、DL25-FA-BBB-G、DL40-SA-NNY、DL40-FA-ZTT、DL40-CA-FFT、DL40-SA-EEE-Q、DL50-FA-EET、DL50-CA-FTT

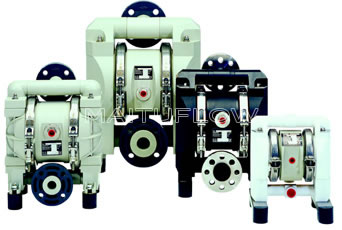

DEPA-P系列非金屬(塑料)氣動隔膜泵
非金屬泵系列泵采用機械加工或特種注塑件構成,尤其適用于電鍍、化學工業以及機械工程中對腐蝕性和磨損性介質。
有些在技術上可采用的金屬, 由于它們不具備化學耐受性, 因而不適于用于泵吸有腐蝕性的介質。因此,DEPA氣動隔膜泵的某些部件采用橡膠材料制成。
和澆鑄金屬泵相比,P 系列泵的開發重點不是針對泵的壓力限制。這些泵同樣可適用于最高為7 bar的壓力。

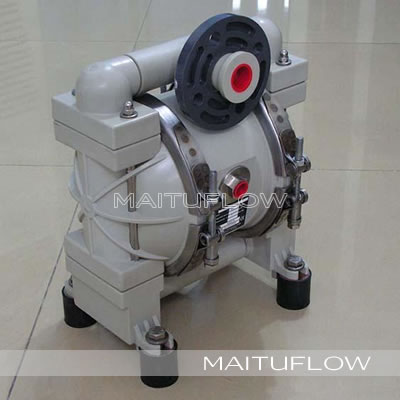

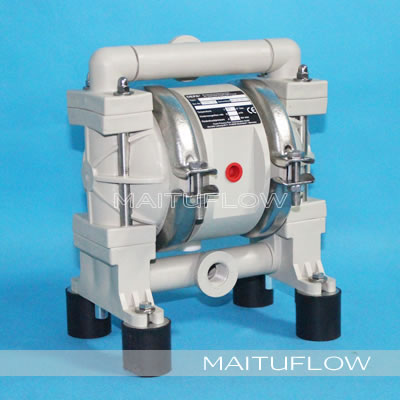

PM型DEPA氣動隔膜泵是廣泛投入使用、運行效果非常好的聚丙烯泵的進一步的開發。這些泵將先進的工業設計和日常工作中對泵的高要求結合為一體,如溫度耐受性、化學耐受性以及耐磨損性等。
采用計算機輔助注射鑄模,使得均勻的表面有很高的光潔度,從而減低了流量損失,并對磨蝕有極好的耐受性。
主要用途:電鍍和鍍膜、紙業和木材工業、油漆工業、制藥工業、化學工業、設備和機械工程、發電站,廢物處理技術
這種設計有著結構緊湊、機械穩定性高的優點。導電橡膠材料制成的泵進一步擴充了產品系列。在有爆炸危險的應用場合,這些泵可以安全地輸送非導電介質。
按照應用的需要不同,有5種型號的導電聚丙烯或聚四氟乙烯泵供選擇。
由于在設計上采用不同的材質,所以這些泵的用途非常廣泛??梢赃x擇內部安裝空氣控制閥或外部安裝空氣控制閥??梢赃x用ANSI法蘭、DIN法蘭、JIS法蘭連接和螺紋連接。為保證和各種不同介質的兼容性,對接觸介質的各部件(如隔膜、閥座和閥球)可選用不同的材質。
常用型號:DL15-PP-EEK、DL15-PM-FFT、DL15-PP-ZTT、DL25-PM-TTT、DL25-PV-TTT、DL40-PP-EEE-Q、DL50-PP-EEW、DL80-PP-TTT

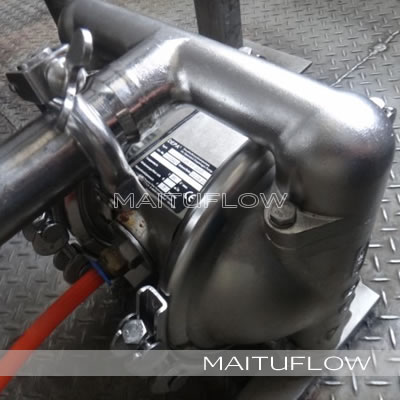

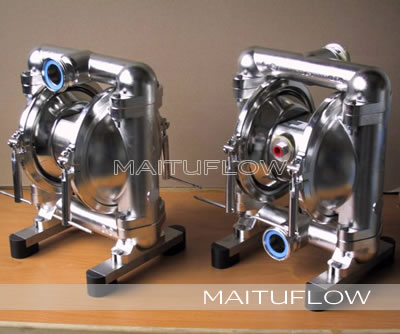

DEPA-L系列不銹鋼(衛生級)氣動隔膜泵
L系列采用高光潔度不銹鋼制成,主要用于食品工業,制藥工業,化妝品工業以及飲料工業。
多年來,在這些工業領域,不銹鋼泵早已成為完成各種泵吸功能所不可缺少的標準產品。
無論在泵殼材料方面(304或316L不銹鋼),還是在表面質量(可達0.5μm)和彈性體材料認證(FDA)方面,這一通用系列泵都可以滿足高標準的生產要求。
此系列泵可以選擇性的配備內部和外部無需潤滑的空氣控制閥供貨,由此可以防止對泵吸介質和周圍環境造成的污染。在這些泵的設計過程中,也重點考慮到對泵的清洗和滅菌,如在世界各地均有不同標準的CIP(原位清洗)和SIP(原位滅菌)。拋光不銹鋼泵有不同的型號供貨,如帶高光潔度緊固夾箍的SL(304)型或UE(316L)型,以及帶法蘭的DH-UE型。
主要用途:化學工業、制藥工業、生物技術、醫療領域、化妝品工業、食品工業、乳制品工業、飲料工業
根據應用場合的需要,泵可以選擇性的配備不同的管道配件供貨,如乳制品管道配件,無菌DIN11864,Triclamp或Neomo等。
由于這些泵的球閥間隙大,所以可將泵用于抽吸含有固體顆粒的介質,如含有水果或蔬菜顆粒、肉粒的介質。能夠泵吸的顆粒大小取決于泵的規格。這些敏感的產品在泵吸過程中不會被泵所損壞。
所有不銹鋼均配備高光潔度拋光框架供貨,在某些型號,框架的高度可以調節。
根據用戶的需要,可以提供不同型號的移動單元。

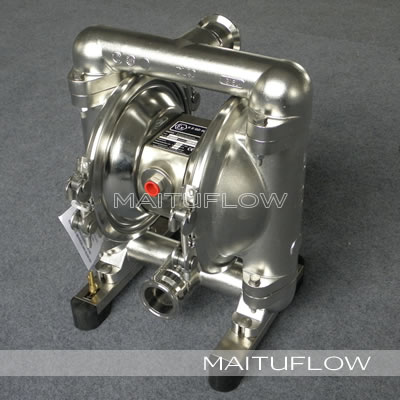

常用型號:DL25-SF-TTT、DL40-SF-TTT、DL40-SF-GGG、DL40-SF-EEE、DL40-SU-EEE、DL40-SUV-EEE、DL40-SUV-G-G、DL50-SL-TTT、DL50-SLV-T-T、DL50-SF-ZTR
其他型號:DH15-PT-Z-T、DH25-PT-Z-T、DB25-SA-BHV、DB40-SA-D、DB40-SA-EHW、DP50-FA-NNN、DP80-FA-NEE
其他配置:BBT、BBV、FFR、FFZ、HTT、ZFT、TRT、ZTZ
德國DEPA隔膜泵選型-例如:DL25-SA-TTT | |||||||||
類型 | 口徑 | 泵殼/控制體材質 | 隔膜/膜片 | 閥座 | 閥球 | ||||
DL | 08 | FA-鋁質 | CA-鑄鐵 | SA-不銹鑄鋼 | B-NRS | E-EPDM | B-NRS | B-NRS | E-EPDM |
DF | 10 | CX-鑄鐵/青銅 | HC-哈氏特鎳合金 | D-EPDM HD | E-EPDM | F-FKM | G-灰色EPDM | ||
DZ | 15 | SX-不銹鑄鋼/青銅 | SU-拋光316L | F-FKM | T-PTFE | F-FKM | N-丁腈橡膠 | R-不銹鋼 | |
DP | 25 | SL-拋光304 | PP-聚丙烯 | G-灰色EPDM | G-灰色EPDM | T-PTFE | V-NRS/鋼心 | ||

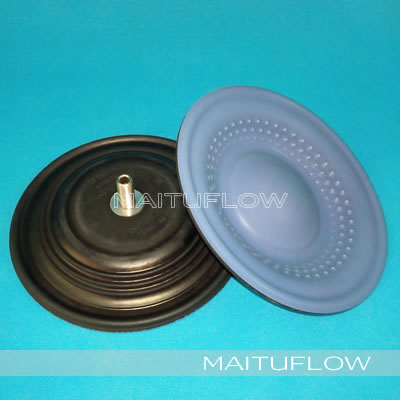

DB | 40 | UE-電拋光316L | PM-注塑聚丙烯 | N-丁腈橡膠 | N-丁腈橡膠 | W-EPDM/鋼心 | Z-PTFE/鋼心 | ||
DH | 50 | PL-導電聚丙烯 | SF-鑄316L電拋光 | P-PTFE/DH | R-不銹鋼 | X-灰EPDM/鋼心 | Y-丁腈橡膠/鋼心 | ||
80 | PV-PVDF | PT-PTFE | SLV-拋光304 | U-灰EPDM/DH | T-PTFE | ||||
125 | TL-導電PTFE | SUV-拋光SS316L | Z-E4復合材料 | H-不銹鋼/DB |
備注:DL-普通泵、DF-插桶泵、DZ-雙動泵、DP-粉泵、DB-高壓泵、DH-鋁泵
