  • 產品名稱:

    精密金相制樣實驗室用臺式金相試樣切割機

  • 所屬分類:金相切割設備和耗材
  • 金相制樣實驗室用高速砝碼式精密金相試樣切割機CUTLAM micro2.0型; 金相制樣實驗室用小型三軸全自動精密金相試樣切割機CUTLAM micro 3.0型 ...
精密金相制樣實驗室用臺式金相試樣切割機

產品描述

技術特點

圓形切割范圍:
當使用Φ200mm切割片時,最大
切割能力可達Φ50mm。

重力型切割是切割輪固定,樣品固定在與砝碼相連的可水平
移動的搖臂上,搖臂依靠砝碼重力與切割輪做相對運動。從
軟質材料如銅鋁等有色金屬到高硬度的合金鋼,彈性材料如
橡膠塑料到脆性材料如陶瓷玻璃都可以被很好地切割并保持
相當高的切割精度。(最高精度0.02mm)
通過使用不同的夾具,拓寬了重力切割機在切割不同形狀試
樣的尺寸范圍。

樣品夾持
5種樣品夾具 夾持不同形狀的樣品
四螺栓緊固槽型夾具
夾持Φ12mm-50mm

單螺栓緊固V型槽夾具
最大夾持Φ24mm樣品

雙螺栓緊固V型槽夾具
最大夾持Φ12mm樣品
四螺栓緊固V型槽夾具
最大夾持Φ12mm樣品
六螺栓緊固槽型夾具
夾持異形樣品
切割冷卻
10L水循環冷卻系統
泵送能力13L/min
配100μm內置過濾網和外置清洗噴頭
(隨機配送)
721型切割冷卻濃縮液
稀釋步驟:將去離子水倒入水箱后添加濃縮冷卻液。建議稀釋配比為5-15%可調建議每6-12個月更換一次
切割配套
鉑標 碳化硅精密切割輪直徑125mm×孔徑12.7mm×厚度0.45mm 10片/盒
直徑150mm×孔徑12.7mm×厚度0.45mm 10片/盒
直徑203mm×孔徑25.4mm×厚度1mm, 10片/盒
紅標 氧化鋁精密切割輪直徑125mm×孔徑12.7mm×厚度0.45mm 10片/盒
直徑150mm×孔徑12.7mm×厚度0.45mm 10片/盒
直徑203mm×孔徑25.4mm×厚度1mm, 10片/盒
藍標 氧化鋁精密切割輪直徑125mm×孔徑12.7mm×厚度0.45mm 10片/盒
直徑150mm×孔徑12.7mm×厚度0.45mm 10片/盒
直徑203mm×孔徑25.4mm×厚度1mm, 10片/盒
黑標 金剛石精密切割輪直徑102mm×孔徑12.7mm×厚度0.3mm 1片/盒
直徑127mm×孔徑12.7mm×厚度0.4mm 1片/盒
直徑152mm×孔徑12.7mm×厚度0.5mm 1片/盒
直徑203mm×孔徑12.7mm×厚度0.8mm, 1片/盒
φ30/50/75mm法蘭盤
用于緊固和安裝不同孔徑的切割輪(默
認配送φ50mm法蘭盤)φ30mm法蘭盤適
合φ150mm以下切割輪使用,φ50mm法蘭
盤適合φ200mm以下切割輪使用,200MM
以(含)以上適合使用φ75法蘭盤。
12.7mm轉25.4mm切割輪孔徑調整環
5個/包



設備技術數據 CUTLAM?Micro?2.0
可使用切割輪的直徑 75mm或者102mm或者125mm或者152mm或者?203?毫米
主軸直徑 12.7?毫米
切割輪緊固法蘭直徑 50?毫米

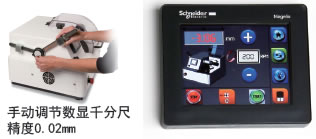

切割臂可橫向移動距離 80毫米,手動數顯,精度0.02毫米
切割輪轉速 程控調速,從200到4000?rpm(或選配極低轉速配置,從50-1000RPM)
切割腔室防護設計和照明 帶全景視窗的高強度金屬框架外罩,配LED照明和安全閉鎖系統
切割定位方式 手動目測
循環冷卻系統 配備10升水箱的冷卻液循環過濾噴射系統,腳輪,配100μm內置過濾網
主機功率和配電需求 600W,220V-50Hz
尺寸(長?x?高?x?深)與重量 430?x?300?x?450?毫米(上蓋開啟為644毫米),40kgs



超薄的切割輪配合水平切割能夠滿足樣品的精確取樣要求(最小能夠到0.1mm)多軸全自動切割可以使用垂直,平行,往復,間歇等多種切割方式來滿足復雜結構的切割需求。配備負載感應調速進刀,滿足復雜材質的切割。

技術特點

圓形切割范圍:
當使用Φ230mm切割片時,最大切割
能力可達Φ77mm。
矩形切割范圍:
當使用Φ230mm切割片時,最大切割
能力可達55×480mm
智能數顯切割過程控
制,操作更直觀,更
簡單,300套過程控制
參數可預存。

多軸移動速度可程控設定,能夠切割更多的零件種類。
Y軸行程為270mm,從0.1到20mm/s的平臺可調步進精度,
Z軸行程為100mm,從0.1到20mm/s的可調進刀速度,
x軸行程為50mm,0.01mm移動精度。

樣品夾持
快速緊固夾具
(左右各一個)
夾持形狀均勻的材料

電動X軸移動平臺
用于重復平行切割

激光切割定位
輔助切割?yuàn)A持
切割冷卻
30L水循環冷卻系統
泵送能力25L/min
配100μm內置過濾網和外置清洗噴頭
721型切割冷卻濃縮液
稀釋步驟:將去離子水倒入水箱后添加濃縮冷卻液。建議稀釋配比為5-15%可調建議每6-12個月更換一次
切割配套
鉑標 碳化硅精密切割輪直徑125mm×孔徑12.7mm×厚度0.45mm 10片/盒
直徑150mm×孔徑12.7mm×厚度0.45mm 10片/盒
直徑203mm×孔徑25.4mm×厚度1mm, 10片/盒
紅標 氧化鋁精密切割輪直徑125mm×孔徑12.7mm×厚度0.45mm 10片/盒
直徑150mm×孔徑12.7mm×厚度0.45mm 10片/盒
直徑203mm×孔徑25.4mm×厚度1mm, 10片/盒
藍標 氧化鋁精密切割輪直徑125mm×孔徑12.7mm×厚度0.45mm 10片/盒
直徑150mm×孔徑12.7mm×厚度0.45mm 10片/盒
直徑203mm×孔徑25.4mm×厚度1mm, 10片/盒
黑標 金剛石精密切割輪直徑152mm×孔徑12.7mm×厚度0.5mm 1片/盒
直徑203mm×孔徑12.7mm×厚度0.8mm, 1片/盒
φ75mm法蘭盤
用于緊固和安裝不同孔徑的切割輪
12.7mm轉25.4mm切割輪孔徑調整環
5個/包



設備技術數據 CUTLAM?Micro?3.0
可使用切割輪的直徑 152mm或者?203?毫米或者230mm
主軸直徑 12.7?毫米
切割輪緊固法蘭直徑 75mm
樣品可切割尺寸 ??77?毫米?(在使用??230?毫米切割輪時)
切割論下緣到切割平臺的距離 70毫米(在使用230毫米切割輪時)
進刀方式 自動垂直切割,Z軸程控進刀速度0.1mm-20mm/秒可調,可程控連續或者間歇進刀
樣品平臺Y軸移動能力 Y軸移動行程最大為270毫米,程控從0.1到20毫米/秒的移動速度
樣品平臺X軸移動能力 X軸西東行程最大50毫米,電動步進精度0.01mm
切割輪轉速 程控調速,從1000到4000?rpm
樣品夾持工作臺 配備12毫米T型槽鍍鋁不銹鋼小型工作臺。
切割腔室防護設計和照明 帶全景視窗的高強度金屬框架外罩,配LED照明和安全閉鎖系統
切割定位方式 激光定位
循環冷卻系統 配備30升水箱的冷卻液循環過濾噴射系統,帶腳輪,配100μm內置過濾網,切割室外置清洗噴頭
主機功率和配電需求 1100W,220V-50Hz
尺寸(長?x?高?x?深)與重量 620x470x750毫米(上蓋開啟為812毫米),80kgs
