PD系列 電磁驅動隔膜計量泵 手動,自動控制 最大流量:7.57L/H 最高壓力:30.6BarG |
AD系列 電磁驅動隔膜計量泵 手動,自動控制 最大流量:7.6L/H 最高壓力:17.2BarG |
PROTEUS系列 智能變頻隔膜計量泵 手動,自動控制 最大流量:68.1L/H 最高壓力:12BarG |
美國米頓羅(MiltonRoy)PD0、PD7系列計量泵選型表(0-7.57Hr,0-30.6arG) | ||||||
型號 | 泵頭材料代碼Y | 流量(L/H) | 出口壓力 BarG |
進、出口尺寸 | ||
PVC | PVDF | SS316 | 最大 | PVC/PVDF | ||
PD016-Y、PD716-Y | 708NI/SI | 803NI/SI | 0.95 | 17.3 | PE.25″O.D. | |
907NP | 30.6 | PE.25″O.D. | ||||
PD046-Y、PD746-Y | 728NI/SI | 823NI/SI | 927NP | 2.57 | 17.3 | PE.25″O.D. |
PD056-Y、PD756-Y | 738NI/SI | 833NI/SI | 937NP | 4.2 | 10.3 | PE.375″O.D. |
PD066-Y、PD766-Y | 748NI/SI | 843NI/SI | 947NP | 7.57 | 4.8 | PE.375″O.D. |
PD0:手動調節流量;PD7:自動調節流量(接收脈沖信號)、液晶顯示; |
美國米頓羅(MiltonRoy)AD2、AD8、AD9系列計量泵選型表(0-7.6L/Hr,0-17.2BarG) | |||||||
型號 | 泵頭材料代碼Y | 流量(L/H) | 出口壓力 BarG |
進、出口尺寸 | |||
PVC | PVDF | PP | 最小 | 最大 | |||
AD216-Y、AD816-Y、AD916-Y | 818NI/SI | 813NI/SI | 0.01 | 0.8 | 17.2 | PE.25″O.D. | |
AD246-Y、AD846-Y、AD946-Y | 828NI/SI | 823NI/SI | 626VI | 0.02 | 1.9 | 17.2 | PE.25″O.D. |
AD256-Y、AD856-Y、AD956-Y | 838NI/SI | 833NI/SI | 636VI | 0.04 | 3.8 | 7.6 | PE.375″O.D. |
AD266-Y、AD866-Y、AD966-Y | 748NI/SI | 743NI/SI | 646VI | 0.08 | 7.6 | 3.4 | PE.375″O.D. |
AD2:雙手動調節流量;AD8:自動調節流量(接收脈沖/模擬信號);AD9:自動調節流量(接收和輸出脈沖/模擬信號) |
美國米頓羅(MiltonRoy)P、B、C、E、系列電磁驅動隔膜計量泵 |
P系列 電磁驅動隔膜計量泵 手動,自動控制 最大流量:7.6L/H 最高壓力:70BarG |
B、C系列 電磁驅動隔膜計量泵 手動,自動控制 最大流量:95L/H 最高壓力:20.7BarG |
E系列 防爆電磁隔膜計量泵 手動,自動控制 最大流量:76L/H 最高壓力:20.7BarG |
美國米頓羅(MiltonRoy)P0、P1系列計量泵選型表(0-12L/Hr,0-17.3BarG) | ||||||||
型號 | 泵頭材料代碼Y | 流量(L/H) | 出口壓力 Bar |
進、出口尺寸 | ||||
PVC | PVDF | 316SS | 最小 | 最大 | PVC/PVDF | 316SS | ||
P026-Y | 358TI/SI | 353TI/SI | 257 | 0.237 | 0.79 | 10.3 | PE 1/4″ | 1/4″ NPT M |
P126-Y | 0.002 | |||||||
P036-Y | 398TI/SI | 393TI/SI | 297 | 0.480 | 1.6 | 7.6 | PE 3/8″ | |
P136-Y | 0.005 | |||||||
P046-Y | 358TI/SI | 353TI/SI | 257 | 0.440 | 2.2 | 17.3 | PE 1/4″ | |
P146-Y | 0.004 | |||||||
P746-Y | 0.004 | |||||||
P056-Y | 398TI/SI | 393TI/SI | 297 | 0.760 | 3.8 | 7.6 | PE 3/8″ | |
P156-Y | 0.008 | |||||||
P756-Y | 0.008 | |||||||
P066-Y | 368TI/SI | 363TI/SI | 277 | 1.52 | 7.6 | 3.5 | PE 3/8″ | |
P166-Y | 0.015 | |||||||
P766-Y | 0.015 | |||||||
P086-Y | 368TI | 363TI | 277 | 2.422 | 12 | 1.5 | PE 3/8″ | |
P186-Y | 0.024 | |||||||
P786-Y | 0.024 | |||||||
P0:?jiǎn)握{(diào)(沖程長度);P1:雙調(沖程長度與頻率(次數));P7:脈沖信號控制(加MP100信號轉換器,可接收4-20mA信號);TI:三功能閥;SI:四功能閥 |
美國米頓羅(MiltonRoy)B1、B7、B9系列計量泵選型表(0-26.5L/Hr,0-10.3BarG) | ||||||||
型號 | 泵頭材料代碼Y | 流量(L/H) | 出口壓力 BarG |
進、出口尺寸 | ||||
PVC | PVDF | 316SS | 最小 | 最大 | PVC/PVDF | 316SS | ||
B116-Y、B716-Y*、B916-Y* | 398TI/SI | 393TI/SI | 297 | 0.046 | 6.1 | 10.3 | PE.375″O.D. | 1/4″ NPT M |
B126-Y、B726-Y*、B926-Y* | 398TI/SI | 393TI/SI | 297 | 0.048 | 9.5 | 6.9 | PE.375″O.D. | |
B136-Y、B736-Y*、B936-Y* | 368TI/SI | 363TI/SI | 277 | 0.085 | 17.0 | 3.5 | PE.375″O.D. | |
B146-Y、B746-Y*、B946-Y* | 318TI/SI | 313TI/SI | 217 | 0.133 | 26.5 | 2.07 | PE.5″O.D. | |
B1:手動調節流量;B7:自動調節流量(接收脈沖信號);B9:自動調節流量,液晶顯示(接收4~20mA) |
美國米頓羅(MiltonRoy)C1、C7、C9系列計量泵選型表(0-95L/Hr,0-20.7BarG) | ||||||||
型號 | 泵頭材料代碼Y | 流量(L/H) | 出口壓力 BarG |
進、出口尺寸 | ||||
PVC | PVDF | 316SS | 最小 | 最大 | PVC/PVDF | 316SS | ||
C106-Y、C706-Y*、C906-Y* | 94 | – | 297 | 0.005 | 4.9 | 20.7 | 1/4″NPT M | 1/4″NPT M |
C116-Y、C716-Y*、C916-Y* | 368TI/SI | 363TI/SI | 277 | 0.010 | 9.5 | 10.3 | PE.375″O.D. | |
C126-Y、C726-Y*、C926-Y* | 368TI/SI | 363TI/SI | 277 | 0.015 | 15.1 | 6.9 | ||
C136-Y、C736-Y*、C936-Y* | 318TI/SI | 313TI/SI | 27 | 0.030 | 30.3 | 4.1 | PE.5″O.D. | 1/2″NPT M |
C146-Y、C746-Y*、C946-Y* | 36 | – | 37 | 0.076 | 76 | 1.7 | ||
C766-Y* | 74 | – | 277 | 0.015 | 15.1 | 12.1 | 1/4″NPT M | 1/4″NPT M |
C776-Y* | 26 | – | 27 | 0.038 | 38 | 5.5 | PE.5″O.D. | 1/2″NPT M |
C786-Y* | 36 | – | 37 | 0.095 | 95 | 2.07 |
美國米頓羅(MiltonRoy)E系列計量泵選型表(0-76L/Hr,0-20.7BarG) | ||||||||
型號 | 泵頭材料代碼Y | 流量(L/H) | 出口壓力 BarG |
進、出口尺寸 | ||||
PVC | PVDF | 316SS | 最小 | 最大 | PVC/PVDF | 316SS | ||
E702-Y* | 94 | – | 297 | 0.025 | 4.9 | 20.7 | 1/4″NPTM | 1/4″NPT M |
E712-Y* | 368TI/SI | 363TI/SI | 277 | 0.048 | 9.5 | 10.3 | PE.375″O.D. | |
E722-Y* | 368TI/SI | 363TI/SI | 277 | 0.076 | 15.1 | 6.9 | ||
E732-Y* | 318TI/SI | 313TI/SI | 27 | 0.170 | 30.3 | 4.1 | PE.5″O.D. | 1/2″NPT M |
E742-Y* | 36 | – | 37 | 0.380 | 76 | 1.7 | ||
* 轉換到外部控制方式,最小輸出流量為零。 |
資料下載 |
米頓羅計量泵應用場合:
市政水處理;冷卻塔水處理;石化、化工過程物流(添加濟)加注;鍋爐水處理;脫礦質再生器;各類污水處理。
馬達驅動式計量泵最大流量50,000L/H,最高壓力2070bar,最高精度0.5%;
電磁驅動式計量泵最大流量95L/H,最高壓力70bar,最高精度1%;
獨一無二的承諾:液壓隔膜計量泵提供三年保修;
]]>米頓羅計量泵的特點: 高性能的隔膜泵頭(HPD)—-計量泵技術的革命性進步:
高性能隔膜泵頭使用米頓羅公司的專利MARS技術(自動機械補油系統),綜合了各種傳統泵頭的優點。高性能隔膜泵頭取消了傳統液壓隔膜泵頭所需的物料端的圓盤隔膜護盤,從而使泵頭既具有管式隔膜的“直接通過性”和柱塞泵的低NPSH(凈正吸入壓頭)要求等性能,又能有效的保護隔膜,延長隔膜壽命,且避免了傳統計量泵頭精度可能隨使用時間變化的弱點。 泵頭材料及隔膜材料—-保證計量泵能輸送各類化學物料:
MiltonRoy計量泵可提供PP、PVC、PVDF、361不銹鋼、Alloy 20合金、哈氏合金及鑄鐵等各類材料的泵頭及Teflon/復合橡膠、不銹鋼及合金等多種材料隔膜滿足不同工藝過程要求。 高精度單向止回閥系統—-保證計量泵的恒定高精度:
計量泵的出、入口分別裝有高精度的單向止回閥,閥體具有獨特的導向設計。 隔膜檢漏報警技術—-保證輸送危險性物料過程的安全:
采用雙隔膜技術及“三明治”式三隔膜技術,使偶然發生的隔膜破損情況能被迅速檢測,并給出報警信號,從而避免危險性物料的可能泄漏。 液壓隔膜計量泵內置壓力釋放閥—-計量泵的自我保護裝置:
在管路偶然關閉或意外堵塞的情況下,液壓隔膜計量泵的內置壓力釋放閥會自動打開,將液壓油旁路回泵體油池中,從而避免過壓損壞隔膜及其他部件。 電磁式計量泵出口可帶四功能閥—-結構緊湊、一閥多用:
四功能閥集壓力釋放、防虹吸、背壓及幫助啟動于一體。 各種型號的多種控制方式—-手動、電動、調頻、氣動、可編程:
米頓羅計量泵可在運行過程中以手動、電動、調頻、氣動、可編程等多種形式正、反向調節流量。另外,可根據用戶特殊要求設計提供應用于特殊過程的產品。
美國米頓羅(MiltonRoy)GM、GB系列機械隔膜計量泵 |
美國米頓羅GM系列 馬達驅動機械隔膜計量泵 手動,電動,調頻控制 最大流量:500L/H 最高壓力:12BarG |
美國米頓羅GB系列 馬達驅動機械隔膜計量泵 手動,電動,調頻控制 最大流量:1800L/H 最高壓力:12BarG |
美國米頓羅(MiltonRoy)GM系列流量/壓力表 | 美國米頓羅(MiltonRoy)GB系列流量/壓力表 | ||||||
型號 | 流量(L/H) | 壓力 | 電機功率 | 型號 | 流量(L/H) | 壓力 | 電機功率 |
GM0002 | 2.25 | 12 | 0.25KW | GB0080 | 82 | 10 | 0.55KW 0.75KW |
GM0005 | 4.50 | 12 | GB0180 | 167 | 10 | ||
GM0010 | 9.00 | 12 | GB0250 | 237 | 10 | ||
GM0025 | 25 | 12 | GB0350 | 334 | 10 | ||
GM0050 | 50 | 10 | GB0450 | 416 | 10 | ||
GM0090 | 85 | 7 | GB0500 | 464 | 7 | ||
GM0120 | 115 | 7 | GB0600 | 583 | 7 | ||
GM0170 | 170 | 7 | GB0700 | 656 | 3.5 | ||
GM0240 | 235 | 7 | GB1000 | 946 | 3.5 | ||
GM0330 | 315 | 5 | 0.25KW 0.37KW |
GB1200 | 1200 | 3.5 | 0.75KW |
GM0400 | 400 | 5 | GB1500 | 1500 | 3 | ||
GM0500 | 500 | 5 | GB1800 | 1800 | 3 |
美國米頓羅(MiltonRoy)GMA系列流量/壓力表 | |||||
型號 | 流量(L/H) | 壓力 | SPM | 推薦電機 | 備選擇電機 |
GMA0002 | 2.5 | 12 | 36 | 3-50Hz-1500RPM-90W | 1-50Hz-1500RPM-180W |
GMA0005 | 5.0 | 12 | 72 | 3-50Hz-3000RPM-120W | 1-50Hz-3000RPM-180W |
GMA0010 | 10 | 12 | 144 | ||
GMA0025 | 25 | 12 | 72 | ||
GMA0045 | 50 | 10 | 10 |
資料下載 |
米頓羅計量泵應用場合:
市政水處理;冷卻塔水處理;石化、化工過程物流(添加濟)加注;鍋爐水處理;脫礦質再生器;各類污水處理。
馬達驅動式計量泵最大流量50,000L/H,最高壓力2070bar,最高精度0.5%;
電磁驅動式計量泵最大流量95L/H,最高壓力70bar,最高精度1%;
獨一無二的承諾:液壓隔膜計量泵提供三年保修;
]]>該型號產品經過現場驗證能確保泵的復現穩態精度在±1%范圍內。該產品針對性地滿足全球工業準則設計,mRoy系列A和B型計量泵可用于廣譜介質的精確投加。同所有其他mRoy計量泵一樣,在防護檢修基礎上可全年運行并保持性能穩定。
特性和優點
? 液壓平衡隔膜設計,壽命高達96,000小時,無需動密封和維持柱塞填料
? 泵液力端配置的排氣系統,更加方便新泵開車和重新維護后開車
? 通過配置油浴潤滑的蝸輪蝸桿傳動方式,確保泵驅動部分運行平穩且無沖擊,并且泵蝸輪和軸承獲得了更長的使用壽命
? 完全密封的防塵鑄鐵箱體設計,確保泵可靠安全運行于危險區域裝置環境條件中
? 千分級的流量調節機構確保泵具備高精度的流量輸出能力
? 對于超壓工況,泵內置釋壓閥確保能夠自動保護液壓回路系統
? 靈活配置的高性能集裝式單向閥使泵在每個沖程中都具備了一致可靠且密封能力
? 針對各種不同的化學藥劑耐腐蝕需求,提供不同的金屬和非金屬材料液力端選項
? 針對過低流量或過高溫度的使用需求,泵具備寬范圍的流量適應性和環境溫度適應性
? 可選單頭,雙頭
? 遵循CE,ATEX和API675規范和準則要求
? 通過提供靈活的電機配置和管路連接選項,從而提高了客戶工藝過程的兼容性,更便于客戶化學投加系統的高效整合
? 針對不同需求提供了多樣性的工藝過程選項,包括加熱/冷卻的夾套保溫液力端配置,漿料介質輸送配置,粘性介質輸送配置和特殊材質組合配置等
應用
該型泵主要應用于化學品投加,投加藥劑如混凝劑,殺菌劑,消毒劑,聚合物,軟化劑,酸和堿的pH控制,規模和腐蝕抑制劑,除氧劑,加工助劑等,主要的產品應用過程有:
資料下載 |
? 化工和石化
? 冷卻塔和鍋爐
? 飲用水處理
? 石油和天然氣行業
? 食品餐飲行業
? 工業水和廢水處理
? 制藥行業
? 電力行業
美國米頓羅(MiltonRoy)mRoy A 系列流量/壓力表: | |||||||||||
柱塞直徑 | 速比 | SPM 1425rpm |
最大粘度 cp |
型號 | 金屬泵頭(L/H)-1425rpm | 塑料泵頭 | 電機 | ||||
7Bar | 14Bar | 20Bar | 24Bar | 7Bar | 10Bar | ||||||
7/16″ | 77 | 19 | 2660 | RA001 | —- | —- | —- | —- | 1.5 | 1.4 | 0.25KW |
48 | 30 | 1760 | RA002 | 2.5 | 2.2 | 2.1 | 2.1 | 2.0 | 1.9 | ||
5/8″ | 48 | 30 | 550 | RA005 | 5.6 | 5.3 | 5.0 | 5.0 | 5.0 | 4.7 | |
7/16″ | 15 | 96 | 310 | RA008 | 8.8 | 8.5 | 8.5 | 8.2 | 7.9 | 7.5 | |
5/8″ | 24 | 60 | 260 | RA011 | 11.9 | 11.6 | 11.3 | 11 | 11 | 10.7 | |
1-1/16″ | 48 | 30 | 150 | RA020 | 19 | 19 | 18 | 17 | 18 | 18 | |
24 | 60 | 75 | RA040 | 39 | 38 | 36 | 36 | 36 | 35 | ||
15 | 96 | 40 | RA060 | 61 | 60 | 58 | 57 | 57 | 57 | ||
10 | 152 | 35 | RA090 | 94 | 91 | – | – | – | – | ||
8 | 178 | 30 | RA120 | 116 | 112 | – | – | – | – |
美國米頓羅(MiltonRoy)mRoy B 系列流量/壓力表詳情參數介紹如下: | |||||||||||
柱塞直徑 | 速比 | SPM 1425rpm |
最大粘度 cp |
型號 | 金屬泵頭(L/H)-1425rpm | 塑料&金屬泵頭 | 電機 | ||||
28Bar | 41Bar | 67Bar | 103Bar | 7Bar | 10Bar | ||||||
19/32″ | 25 | 60 | 102 | RB020 | 21 | 20 | 19 | 18 | 22 | 22 | 0.75KW為標準 1.1KW調速時可選 |
19 | 80 | 74 | RB030 | 28 | 27 | 22 | 21 | 30 | 30 | ||
12 | 120 | 44 | RB040 | 40 | 39 | 38 | 36 | 42 | 41 | ||
10 | 152 | 38 | RB050 | 53 | 51 | 49 | 47 | 55 | 54 | ||
7/8″ | 19 | 80 | 169 | RB070 | 61 | 57 | 50 | – | 66 | 65 | |
12 | 120 | 114 | RB090 | 91 | 88 | 80 | – | 96 | 95 | ||
10 | 152 | 88 | RB120 | 119 | 115 | 105 | – | 125 | 124 | ||
1-7/16″ | 19 | 80 | 58 | RB180 | 160 | – | – | – | 179 | 176 | |
12 | 120 | 34 | RB270 | 248 | – | – | – | 267 | 264 | ||
10 | 152 | 26 | RB330 | 303 | – | – | – | 329 | 326 | ||
美國米頓羅(MiltonRoy)mRoy D 系列流量/壓力表 | |||||||||||
1-7/16″mRoyB 雙頭泵 |
38 | 40 | 100 | RD170 | 132(1) | – | – | – | 170 | 163 | |
25 | 60 | 80 | RD260 | 226(1) | – | – | – | 264 | 258 | ||
19 | 80 | 58 | RD360 | 320(2) | – | – | – | 358 | 352 | ||
12 | 120 | 34 | RD530 | 496(2) | – | – | – | 534 | 528 | ||
10 | 152 | 26 | RD660 | 606(2) | – | – | – | 659 | 651 | ||
(1)最大壓力限于24Bar,(2)最大壓力限于17Bar,(3)僅有金屬泵頭 |
美國米頓羅(MiltonRoy)mRoy H 系列流量/壓力表 | |||||||||||
柱塞直徑 | 速比 | SPM 1425rpm |
最大粘度 cp |
型號 | 金屬泵頭(L/H)-1425rpm | 電機 | |||||
7Bar | 28Bar | 55Bar | 83Bar | 103Bar | 124Bar | ||||||
7/16″ | 77 | 19 | 2660 | RH002 | 1.8 | 1.7 | 1.6 | 1.4 | 1.4 | 1.2 | 0.25KW |
48 | 30 | 1760 | RH003 | 2.5 | 2.2 | 1.9 | 1.9 | 1.9 | 1.9 | ||
24 | 60 | 720 | RH005 | 5.3 | 5.0 | 4.7 | 4.4 | 4.1 | 3.8 | ||
15 | 96 | 310 | RH009 | 8.8 | 8.2 | 7.9 | 7.2 | 6.6 | 6.3 | ||
10 | 152 | 210 | RH014 | 14 | 13 | 13 | 11 | 10 | 9.7 | ||
8 | 178 | 180 | RH015 | 17 | 16 | 15 | 14 | 13 | 12 |
美國米頓羅(MiltonRoy)mRoy P 系列高粘度流量/壓力表如下介紹所示: | |||||||||
柱塞直徑 | 速比 | SPM 1425rpm |
最大粘度 cp |
型號 | 金屬泵頭(L/H)-1425rpm | 電機 | |||
7Bar | 14Bar | 20Bar | 24Bar | ||||||
7/16″ | 77 | 19 | 12200 | RP001 | 1.6 | 1.6 | 1.6 | 1.7 | 0.25KW |
48 | 30 | 7500 | RP002 | 2.3 | 2.0 | 2.0 | 2.0 | ||
24 | 60 | 4000 | RP004 | 4.7 | 4.7 | 4.4 | 4.4 | ||
15 | 96 | 2000 | RP008 | 7.9 | 7.5 | 7.5 | 7.2 | ||
12 | 120 | 1000 | RP010 | 9.8 | 9.4 | 9.4 | 9.0 | ||
5/8″ | 48 | 30 | 5000 | RP005 | 5.0 | 4.7 | 4.4 | 4.4 | |
24 | 60 | 2500 | RP011 | 11 | 10 | 10 | 10 | ||
15 | 96 | 1250 | RP015 | 18 | 17 | 17 | 16 | ||
12 | 120 | 600 | RP020 | 22 | 21 | 21 | 20 | ||
1-7/16″ | 24 | 60 | 1000 | RP035 | 35 | 34 | 32 | 31 | |
15 | 96 | 500 | RP050 | 55 | 54 | 52 | 51 | ||
12 | 120 | 300 | RP070 | 68 | 68 | 65 | 63 |
美國米頓羅(MiltonRoy)mRoy T 系列流量/壓力表 | ||||||||
柱塞直徑 | 速比 | SPM 1425rpm |
最大粘度 cp |
型號 | 金屬泵頭(L/H)-1425rpm | 電機 | ||
140Bar | 175Bar | 211Bar | ||||||
11/32″ | 48 | 30 | 1760 | RT001 | 1.4 | 1.3 | 1.2 | 0.55KW |
24 | 60 | 700 | RT002 | 2.8 | 2.5 | 2.3 | ||
15 | 96 | 337 | RT004 | 4.3 | 4.0 | 3.8 | ||
10 | 152 | 143 | RT006 | 6.8 | 6.4 | 6.0 | ||
8 | 180 | 95 | RT007 | 8.1 | 7.6 | 7.1 |
美國米頓羅(MiltonRoy)mRoy W 系列流量/壓力表 | ||||||||
柱塞直徑 | 速比 | SPM 1425rpm |
最大粘度 cp |
型號 | 金屬泵頭(L/H)-1425rpm | 電機 | ||
140Bar | 175Bar | 211Bar | ||||||
1/2″ | 38 | 40 | 650 | RW008 | 8.8 | 8.4 | 7.8 | 1.1KW |
25 | 60 | 285 | RW012 | 14 | 13 | 12 | ||
19 | 80 | 160 | RW015 | 18 | 17 | 16 | ||
12 | 120 | 43 | RW025 | 29 | 27 | 25 | 1.5KW | |
10 | 152 | 41 | RW030 | 34 | 32 | 30 |
資料下載 |
美國米頓羅計量泵應用場合:
市政水處理;冷卻塔水處理;石化、化工過程物流(添加濟)加注;鍋爐水處理;脫礦質再生器;各類污水處理。
馬達驅動式計量泵最大流量50,000L/H,最高壓力2070bar,最高精度0.5%;
電磁驅動式計量泵最大流量95L/H,最高壓力70bar,最高精度1%;
獨一無二的承諾:液壓隔膜計量泵提供三年保修;
]]>單頭最大流量 : 2616L/H
最高排出壓力: 250bar
調節比 10:1, 穩態精度±1%
設計制造標準: API675
驅動端:
球頭曲柄連桿傳動機構, 調節精度高
內置強制潤滑及油浴潤滑, 保證運動部件壽命更長
可多臺并聯, 每臺流量均可單獨調節
在停機或運行狀態下均可流量調節
調節方式可選手動、電動、氣動或變頻調節
液力端:
高性能隔膜泵頭, MARS機械自動補油系統
內置安全閥/ 排氣閥, 防止過壓, 自動排氣
可選保溫夾套等多種特殊液力端形式
隔膜泵可選用壓力式或電解液式雙隔膜檢漏( 就地/ 遠程) 報警
高精度進出口單向閥, 并有單球閥、雙球閥、板閥等多種可選布置
美國米頓羅MBH系列液壓隔膜計量泵 柱塞直徑 & 材質代號 | |||||
316 | PVC | 氟塑料襯里 | 20#合金 | 哈氏合金C22 | |
柱塞直徑 | 編碼 | ||||
7/16″ | MBH071 | N/A | N/A | MBH075 | MBH076 |
9/16″ | MBH091 | N/A | N/A | MBH095 | MBH096 |
5/8″ | MBH101 | N/A | N/A | MBH105 | MBH106 |
1″ | MBH161 | MBH162 | MBH163 | MBH165 | MBH166 |
1-1/4″ | MBH201 | MBH202 | MBH203 | MBH205 | MBH206 |
1-1/2″ | MBH241 | MBH242 | MBH243 | MBH245 | MBH246 |
2″ | MBH321 | MBH322 | MBH323 | MBH325 | MBH326 |
2-1/2″ | MBH401 | MBH402 | MBH403 | MBH405 | MBH406 |
3-1/2″ | MBH561 | MBH562 | MBH563 | MBH565 | MBH566 |
4″ | MBH641 | MBH642 | MBH643 | MBH645 | MBH646 |
氟塑料襯里泵,工作壓力不超過10Bar,介質溫度不超過85℃ |
資料下載 |
美國米頓羅MiltonRoy主要應用
各種高壓力, 大流量石化工藝過程
危險化學品注入及輸送
陸地及海上石油天然氣撬裝系統
電力行業爐內, 凝結水, 循環水, 廢水處理
其它行業的關鍵過程

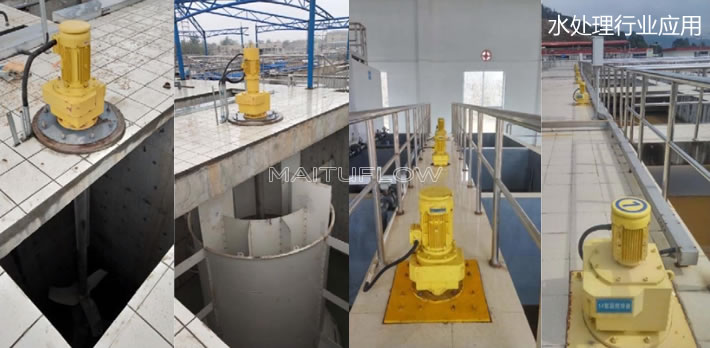

]]>通過簡單的選型,提供一種經濟的攪拌解決方案。
電機直接驅動或由齒輪減速箱間接驅動
攪拌體積:~250m3,用于敞開或密閉容器
操作壓力:-1~7 bar
操作溫度:~150℃
材質:碳鋼、316不銹鋼、表面覆層處理
主要系列:VDA,VLA,VRP,VRT,VRG,F(xiàn)RF,VT
主要應用:水處理、精細化工、終端產品等行業中溶液混合、固體懸浮、混凝等工藝過程

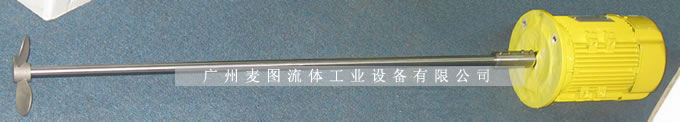

VDA系列小型攪拌機性能指標和參數:
應用能力:敞開式容器體積約0.5到5m3
操作條件:操作壓力為常壓,操作溫度直至70℃
主要應用:均質、溶解、藥劑配制、中和
VLA系列攪拌機參數性能原理
機械配置:電機直接驅動,配有螺旋槳式葉輪,過渡盤帶徑向軸承,額定功率0.37到1.5KW
應用能力:敞開式容器體積約0.5到5m3
操作條件:操作壓力為常壓,操作溫度直至70℃
主要應用:均質、溶解、藥劑配制、中和拌軸垂直。

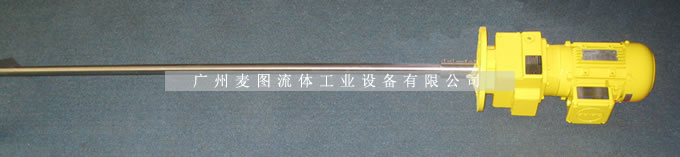

VRP系列攪拌機多樣分類槳葉攪拌器
機械配置:由齒輪減速箱驅動,配有四葉PBT葉輪,額定功率0.25到3KW
應用能力:敞開式容器體積約0.5到5m3
操作條件:操作壓力為常壓,操作溫度直至90℃
主要應用:均質、溶解、藥劑配制、中和
VRT系列攪拌機各系列槳葉效果技術參數
機械配置:由齒輪減速箱驅動,配有Sabre葉輪,過渡盤帶徑向軸承,額定功率0.55到5.5KW
應用能力:敞開式容器體積約3到200m3
操作條件:操作壓力為常壓,操作溫度直至100℃
主要應用:水處理中的均質,藥劑配制,固體懸浮,快速混合等過程及溶解,熱傳遞,固體懸浮,儲槽等應用
VRG系列水處理過程大功率大流量攪拌機
機械配置:由齒輪減速箱驅動,配有水翼葉輪,高排液量,額定功率0.37到7.5KW
應用能力:敞開式容器體積約0.5到200m3
操作條件:操作壓力為常壓,操作溫度直至90℃
主要應用:水處理中的均質,藥劑配制,固體懸浮,快速混合等過程及溶解,熱傳遞,固體懸浮,儲槽等應用
FRF系列可調速攪拌機性能技術參數
機械配置:由齒輪減速箱驅動,配有專用于絮凝過程2R葉輪,額定功率0.37到1.1KW
應用能力:敞開式容器體積約1到400m3
操作條件:操作壓力為常壓,操作溫度直至90℃
主要應用:水處理絮凝過程
VT系列可調速衛生級多功能攪拌機
機械配置:由直接或減速箱間接驅動,配有多種密封方式及高效推進式葉輪,額定功率0.55到7.5KW
技術特點:設計簡單,維護方便,葉輪位置可調
應用能力:敞開式容器體積約3到100m3
操作條件:操作壓力為-1到6BarG,操作溫度直至150℃
主要應用:化工、制藥、精細化工、食品等應用
]]>產品線包括:計量泵(電磁泵、機械泵、液壓泵)、儀表(pH、ORP、電導、SCD)、閥門(背壓閥、安全閥、脈動阻尼器、管夾閥)、攪拌機、加藥系統
安全閥又叫泄壓閥,當計量泵吐出側管路發生阻塞時,藥液可經由安全閥回流至原藥桶,不致使計量泵吐出側壓力持續上升,破壞計量泵及管路,一般安全閥設定壓力通常小于計量泵之最大工作壓力或系統能承受壓力約1KGF/CM2左右。
特點:
1、管路受壓元件,釋放壓力,保證系統壓力穩定
2、壓力過高時自動打開,安全釋放介質并排泄至吸入管或化學容器內
3、保護泵的安全和系統的正常運行
4、保護管路、彎頭、接頭,減小壓力波動的沖擊

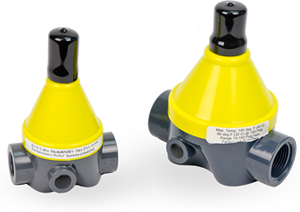

計量泵等容積泵在低系統壓力下工作時,都會出現過量輸送。為防止類似問題,必須在計量泵的進出口至少0.7Bar的背壓。通過在計量泵出口管道中安裝背壓閥就能達到目的。
功能:
1、為背壓閥兩端管路提供壓力差
2、在要求不是很嚴格的系統中可作為安全閥使用。
3、防止虹吸現象發生,消除投加點壓力波動所引起的投加量變化
4、和脈動阻尼器配合使用減小水錘對系統的危害,減小流速波動的峰值,保護管路、彎頭、接頭不受壓力波動的沖擊,亦才能發揮背壓閥的最大效用。
5、為計量泵創造良好的工作環境并改善泵的工作性能。
背壓閥 | 安全閥 | 材質 | 連接方式 | 額定壓力 | 尺寸 | |
D(mm) | H(mm) | |||||
VB1TP | VS1TP | PVC | 1/4″NPTF | VB:2bar VR:5bar |
90 | 60 |
VB2TP | VS2TP | 1/2″NPTF | ||||
VB3TP | VS3TP | 3/4″NPTF | 130 | 90 | ||
VB4TP | VS4TP | 1″NPTF | ||||
VB5TP | VS5TP | 1-1/2″NPTF | 220 | 130 | ||
VB6TP | VS6TP | 2″NPTF | 230 | 130 | ||
VB1TT | VS1TT | PVDF | 1/4″NPTF | VB:2bar VR:5bar |
90 | 60 |
VB2TT | VS2TT | 1/2″NPTF | ||||
VB3TT | VS3TT | 3/4″NPTF | 130 | 90 | ||
VB4TT | VS4TT | 1″NPTF | ||||
VB5TT | VS5TS | 1-1/2″NPTF | 220 | 130 | ||
VB6TT | VS6TS | 2″NPTF | 230 | 130 | ||
VB1TS | VS1TS | SS316 | 1/4″NPTF | VB:2bar VR:5bar |
90 | 60 |
VB2TS | VS2TS | 1/2″NPTF | ||||
VB3TS | VS3TS | 3/4″NPTF | 130 | 90 | ||
VB4TS | VS4TS | 1″NPTF | ||||
VB5TS | VS5TS | 1-1/2″NPTF | 220 | 130 | ||
VB6TS | VS6TS | 2″NPTF | 230 | 130 |
脈動阻尼器又名脈沖阻尼器,是消除管路脈動的常用元件,是計量泵必須配備的附件。脈動阻尼器能夠平滑由柱塞泵、隔膜泵等容積泵引起的管路脈動及消除系統的水錘現象,它由耐腐蝕的隔膜或氣囊將氣體與管路中的液體隔離,通過氣室容積的變化平滑管路脈動,對受壓液體的能量進行儲存和釋放。該系列產品有隔膜式、氣囊式,廣泛用于化工、水處理、食品飲料、電力、造紙、紡織及流體機械等行業。
主要功能:
1、減少或消除水錘對系統的危害
2、限定泵在停啟時產生有害壓力峰值
3、保護管路、彎頭、接頭,減少壓力波動的沖擊
4、為計量泵創造良好的工作環境并改善泵的工作性能
5、和背壓閥等其他附件配合使用可使系統管路的壓力波動接近為零
6、防止介質氣泡、噴射,和產生退化的現象
7、減少流量計等其他計量?jī)x器受管路壓力波動的影響
8、平穩連續的向投加點輸送投加介質
規格型號 | 材質 | 容積(L) | 額定壓力 | 連接方式 |
BA PVC 0.1 VI | PVC | 0.1 | 1.0Mpa | 1/2″NPTF |
BA PVC 0.1 BI | ||||
BA PVC 0.35 VI | 0.35 | |||
BA PVC 0.35 BI | ||||
BA PVC 0.5 VI | 0.5 | 1″NPTF | ||
BA PVC 0.5 BI | ||||
BA PVC 1.5 VI | 1.5 | |||
BA PVC 1.5 BI | ||||
BAI 0.16 VI | SS316 | 0.16 | 2.4Mpa | 1/2″NPTF |
BAI 0.16 BI | ||||
BAI 0.5 VI | 0.5 | |||
BAI 0.5 BI | ||||
BAI 1.5 VI | 1.5 | 1.0Mpa | 1″NPTF | |
BAI 1.5 BI |

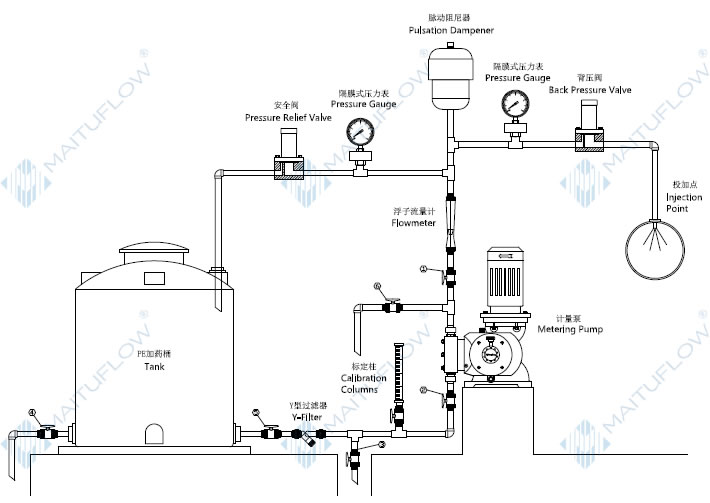

一個完整的加藥控制系統一般包括:計量泵、背壓閥、安全閥、脈沖阻尼器、流量計、液位計、壓力表等等。

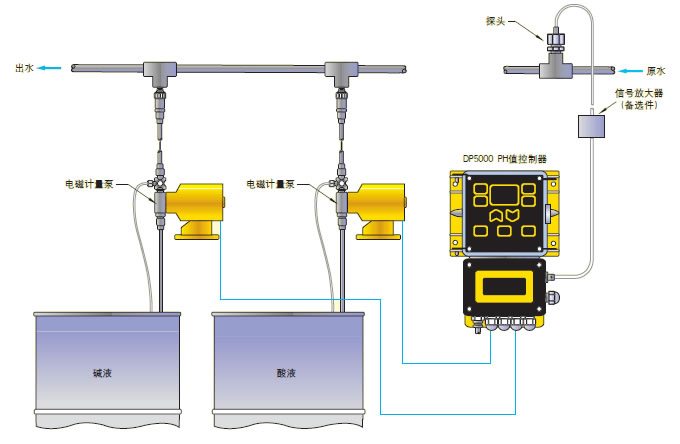

]]>美國米頓羅公司(MiltonRoy)的DP5000 PH值控制器用于冷卻循環水處理、廢水中和、過程控制、金屬表面處理等領域中。DP系列PH值控制器可同時控制米頓羅電磁計量泵的酸/還原劑、堿/氧化劑的投加量,從而達到控制出水PH/氧化還原值或余氯值的目的。
【產品特點】
·控制范圍:0-14PH單位
·分 辨 率:0.01PH單位
·高、低PH值設置點可自由設定(帶報警)
·對△PH值有可控反應速度
·有4-20mA記錄儀輸出功能可選購(DP5000-6B-1)
·工作溫度:0-45度
·輸入電源:230VAC,50Hz
·控制輸出:開關式-兩個繼電器信號,230VAC/5A;比例式-兩個低電壓調制脈沖信號

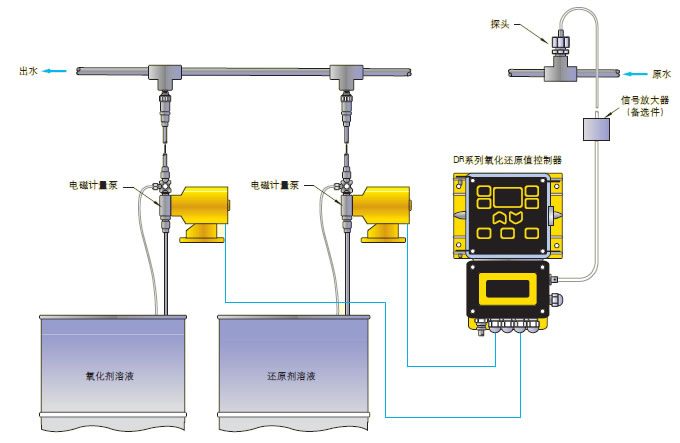

美國米頓羅公司(MiltonRoy)DR系列氧氣還原控制器用于泳池循環水消毒控制、廢水處理、表面處理、加氯、除氯及食品加工等領域中。與PH值縱使可進行余氧控制。
【產品特點】
·控制范圍:-2000―2000mV
·精 度:1mV
·溫度適用范圍:0-45度
·報 警:氧化還原高、低值報警
·輸入電源:230VAC,50Hz
·控制輸出:開關式-兩個5A繼電器信號;比例式-兩個低電壓調制脈沖信號(DR5000-6B-0);4-20mA模擬信號(DR5000-6B-1)

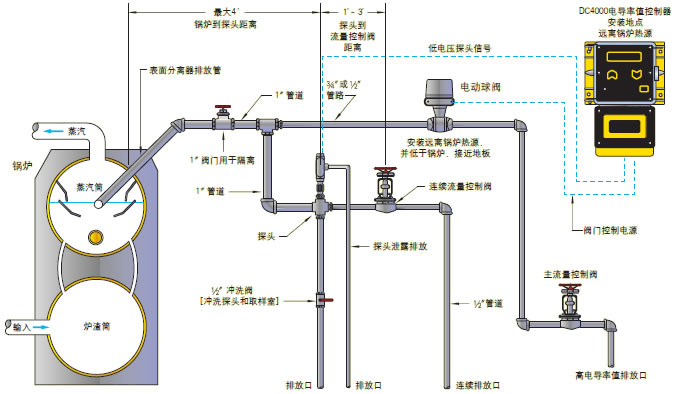

]]>性能特點 | DC4000-6 | DC4500-262A |
控制范圍 | 0-10000us或0-6600PPM/TDS | 0-20000us |
報 警 | 電導率高、低值報警 | |
溫度適合范圍 | 0℃-204℃ | 0℃-60℃ |
輸入電源 | 230VAC,50Hz | |
輸入信號 | 兩個連接流量計和流量開關的PG-9接口及一個連接電導率探頭的四芯接口 | |
控制輸出 | 二路開/關信號,可直接連接LMI泵 | 三路開/關信號或外部觸發,可直接連接LMI泵 |
多點狀態顯示 | 兩個繼電器輸出狀態,電源、控制、報警、取樣流量及加藥狀態。 | 三個繼電器輸出狀態,電源、控制、報警、取樣流量、加藥、定時器1、定時器2狀態。 |
鍋爐定時器 | 間隔1-99分鐘,持續時間1-999秒 | |
主要用途 | 冷卻塔循環水處理,鍋爐循環水處理 | 冷卻塔循環水處理 |
定時器1及2為殺菌劑定時器,1-28天循環定時處理
常用型號:DC4000-6-0、DC4000-6-1、DC4000-6-2、DC4000-6-3
MiltonRoy電導率加藥方式選擇:
1、外部脈沖觸發式:每個加藥循環最多99分鐘,最長工作時間999秒。
2、時間比例式:每個加藥循環最長99分鐘,持續工作時間1~99%可選。
3、限時式(加藥與排污同時進行)最長工作時間99分鐘。
4、排水比例式:加藥時間為前一個排污時間的1~99%可。
AC系列冷卻塔電導值控制器用于排水和加藥控制,特別經濟實用。
AC系列電導率值控制器可直接控制米頓羅公司電磁計量泵的化學藥劑透加量,用于空調冷卻塔循 環水控制。
性能特點:
· 控制范圍:0~500/0~1000us/cm;0~2500/0~5000us/cm
· 加藥及排水狀態皆有獨立的指示燈
· 溫度補償探頭
· 電導率死區設置:6%,工廠設定
· 輸入電源:230VAC/50Hz
· 適用最高壓力:10BarG
· 控制輸出:開關式230VAC/50Hz
· 適用最高水溫:45℃
· 4~20mA記錄輸出供選用

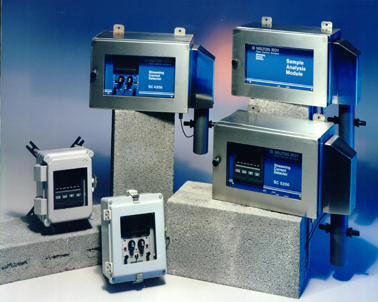

]]>美國米頓羅MiltonRoy游動電流檢測儀(SCD儀)是唯一可在線監控加礬混凝效果的儀表。為目前源水/污水混凝沉淀藥劑自動投加系統的核心部件。MILTON ROY公司最新推出的大流量SCD檢測探頭,是當前對水質變化及污染適應性最有效的設備。并可用于污水處理中的污泥沉淀脫水、壓濾等過程工藝的自動控制中。他可測控經化學處理后的水(或廢水)樣中,帶電離子或顆粒在SCD取樣室內的兩個電極之間產生的電流。此電流的大小決定于混凝后仍留在水中的正(或負)離子的凈余量,因而流動電流值可間接反映混凝效果。
有三種型號的SCD儀供用戶選擇。所需電源均為:220V/50Hz,SC5200集取樣探頭,信號處理及PID控制器于一體,探頭內壁與柱塞間隙0.014英寸。它代表了當今世界游動電流檢測儀的最高水平。
SCD工作原理:
電極埋置于塑料殼體中,電機驅動活塞在殼體中做往復運動,帶動水中離子趨向電極,從而形成游動電流信號。
SCD特點:
· 使絮凝劑投加最優化
· 降低化學品投加成本
· 延長過濾器運行周期
· 降低濾池反沖洗頻率
· 保持出水水質穩定
· 符合控制要求
· 減少設備檢修停運時間
· 真正的在線檢測儀表
·迅速反映水質、水量和藥量變化,實現加藥效果自動跟蹤,保證出水水質穩定。
·相同的水質條件下,降低混凝劑的投加量,從而降低成本,迅速收回投資
·保持最佳投加量,延長濾池沖冼周期,提高產水率。
·實現混凝投加過程自動化,提高可靠性,防止人為操作失誤,實現監測反應過程,能及時發現投加系統的故障。
SCD產品簡介:
SC2200: 標準4~20mA游動電流檢測值輸出,無現場顯示??蛇x擇探頭自動清洗功能??赏琑C7200控制器或其他PID控制器兼容。
SC4200: 標準4~20mA游動電流檢測值輸出,帶LCD現場顯示??蛇x擇探頭自動沖洗功能??赏琑C7200控制器或其他PID控制器兼容。
SC5200: 自帶PID控制器,標準4~20mA游動電流值及4~20mA過程控制值輸出,帶現場顯示及編程設置功能??蛇x擇探頭自動沖洗功能。
性能特點 | SC2200 | SC5200 | SC4200 |
電源 | 230VAC,50Hz | ||
輸出信號 | 4~20mA檢測信號 | 4~20mA控制信號及記錄信號 | |
顯示讀數 | 無現場顯示 | -100~+100SC單位及過程設置點 | |
系統精度 | 1% | ||
響應時間 | 小于5秒 | ||
控制功能 | 可與米頓羅RC7200控制器或其他PID兼容實現遠程控制 | 自動監控混凝投加:有RS—485接口可選用可與SCD過程控制器直接進行串行電腦連接 | 可與米頓羅的RC7200控制器或其它PID控制器兼容;用于遠程控制混凝過程 |
取樣室 | 有手動沖洗及自動沖洗功能可選 | ||
水樣流量 | 標準取樣探頭為2~4升/分鐘 | ||
工作溫度 | 0~50℃ | ||
箱體 | 防風雨型NEMA 4X型 | 防風雨NEMA 4X型,316SS材質 | |
重量 | 24磅 |
美國MiltonRoy米頓羅夾管閥,在國內又稱為管夾閥、氣囊閥、箍斷閥等。套管是任何夾管閥最重要的零件,是夾管閥的核心,提供抗腐蝕、抗磨損和承壓能力。夾管閥的質量取決于套管的質量。用氣動、電動、手動或者液動等驅動方式擠壓套管,達到開關/調節的作用。
主要特點:
1、無壓力降、無堵塞、無泄漏、防水擊
2、尤其適用于含顆粒物料的過程,如廢水處理過程
3、閥體內橡膠箍套帶有纖維增強結構,保證閥門能完全關閉

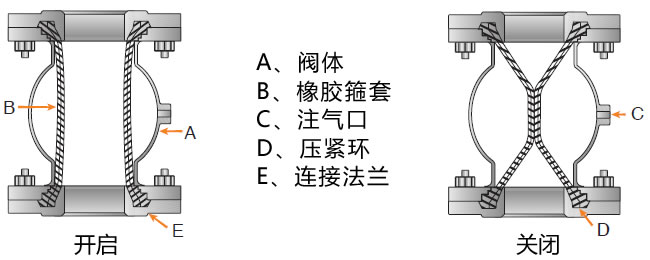

基本原理:
利用閥體和橡膠箍套間的水壓或氣壓,使箍套變形合攏將物料截?cái)唷?/p>
工作條件:
?Milton Roy DOSAPRO夾管閥 | 最大工作壓力 | 最大流體控制壓力 | 最大壓差 | |
Bar | Bar | Bar | ||
金屬箍斷閥 | DN20-DN200 | 4 | 6 | 2 |
DN250-DN300 | 3 | 4.5 | 1.5 | |
PVC箍斷閥 | 4 | 6 | 2 |
閥體材質有:鑄鐵、鋁制、PVC
注:PVC箍斷閥工作溫度范圍:-5℃至60℃
箍斷閥適用于各種氣動輸送系統,其應用領域包括水泥料倉,色素和顆粒處理,陶瓷、玻璃和塑料工業、污水處理,制藥工業、食品工業及葡萄酒釀造業。還廣泛應用于配料系統和稱量系統、粉末噴涂系統、真空廁所系統、真空輸送系統、抽吸和壓縮空氣控制系統。此外,還大量配套使用在陶瓷過濾機上。
]]>
