日本易威奇MD系列磁力泵具有結構小巧,絕對防漏和很高的性能,在世界各地廣泛應用。這個系列以其耐腐蝕性能和耐用性而得到廣泛贊譽。主要材質使用GFRPP,可以用來輸送多種腐蝕性的液體。MD系列因其結構小巧,非常適合用作照相沖洗設備和其它裝置的OEM產品。
1、絕對防漏:MD系列是小巧,高性能的磁力驅動離心泵。無軸封設計,泵體完全密封,絕對防漏,不會引起泵體腐蝕及污染的煩惱,是理想的腐蝕性液體輸送泵。
2、持久耐用:MD系列的泵體材料采用聚炳烯混玻璃纖維(GFRPP),及陶瓷材料,大部分的化學液體均可安全輸送。
3、規格齊全:MD系列泵的最大流量由每逢、分鐘5升至130升,有軟管接口和螺紋接口選擇,MD系列泵適用于酸堿類的液體輸送,按液體比重而選擇不同的葉輪,可輸送多種高比重的液體而不致超負載。
4、經濟高效能:除標準型號外,還有特別設計的大流量、低揚程;或小流量、高揚程的型號。故可選擇較經濟而比標準型號更高效率的泵(大流量或高揚程)。
5、容易操作及維修:泵體組件規格化,使保養、裝卸、檢驗均簡單便捷。
6、工作原理:MD系列離心泵是被一對連在葉輪和電機軸上的磁鐵驅動的。在結構上不象傳統離心泵,無軸封。泵腔被后殼隔開,電機帶主動磁旋轉。主動磁和被動磁的耦合力矩帶動葉輪旋轉,從而實現液體輸送。
日本易威奇(IWAKI)MD系列規格 | ||||||||||||
型號 | 軟管連接 | 螺紋連接(M) | 最大流量 | 最高揚程 | 標準工況點 | 溫度范圍 | 比重限制 | 馬達 | ||||
入口 | 出口 | 入/出口 | 聯管節 | L/min | m | m-L/min | 輸出W | 輸入W | 相位 | |||
MD-6 | 14mm | 14mm | – | – | 8 | 1 | 0.8-2.8 | 0-80℃ | 1.2 | 3 | 22 | 1 |
MD-6Z | 14mm | 14mm | – | – | 5.5 | 2.1 | 1.5-3.2 | 0-80℃ | 1.1 | 3 | 24 | 1 |
MD-10 | 14mm | 14mm | – | – | 11 | 1.5 | 1-5 | 0-75℃ | 1.1 | 6 | 35 | 1 |
MD-15R-N | 14mm | 14mm | G3/4 | 13mm | 16 | 2.4 | 1.5-8 | 0-80℃ | 1.3 | 10 | 26 | 1 |
MD-20R-N | 18mm | 17mm | G3/4 | 16mm | 27 | 3.1 | 2-17 | 0-80℃ | 1.1 | 20 | 40 | 1 |
MD-20RX-N | 26mm | 26mm | G1 | 20mm | 46 | 1.8 | 1-30 | 0-80℃ | 1.3 | 20 | 40 | 1 |
MD-20RZ-N | 18mm | 18mm | G3/4 | 13mm | 10 | 4.9 | 4-6 | 0-80℃ | 1.1 | 20 | 40 | 1 |
MD-30R-N | 20mm | 20mm | G3/4 | 16mm | 32 | 3.8 | 2.5-16 | 0-80℃ | 1.3 | 45 | 60 | 1 |
MD-30RX-N | 26mm | 26mm | G1 | 20mm | 62 | 2.9 | 2-32 | 0-80℃ | 1.1 | 45 | 70 | 1 |
MD-30RZ-N | 18mm | 18mm | G3/4 | 13mm | 15 | 8 | 6-10 | 0-80℃ | 1.0 | 45 | 70 | 1 |
MD-40R-N | 20mm | 20mm | G3/4 | 16mm | 45 | 4.6 | 4-22 | 0-80℃ | 1.1 | 65 | 90 | 1 |
MD-40RX-N | 26mm | 26mm | G1 | 20mm | 75 | 3.3 | 2-47 | 0-80℃ | 1.1 | 65 | 85 | 1 |
MD-40RZ-N | 22mm | 22mm | G3/4 | 16mm | 22 | 10 | 8-10 | 0-80℃ | 1.1 | 65 | 110 | 1 |
MD-40RZ-5-N | 22mm | 22mm | G3/4 | 16mm | 12 | 11.5 | 10-8 | 0-80℃ | 1.1 | 65 | 110 | 1 |
MD-55R | 26mm | 26mm | G1 | 20mm | 60 | 5.6 | 4-30 | 0-80℃ | 1.2 | 90 | 130 | 1 |
MD-55R-5 | 26mm | 26mm | G1 | 20mm | 70 | 8.2 | 4-45 | 0-80℃ | 1.2 | 90 | 170 | 1 |
MD-70R | 26mm | 26mm | G1 | 20mm | 86 | 6.7 | 4-50 | 0-80℃ | 1.0 | 150 | 265 | 1或3 |
MD-70RZ | 20mm | 20mm | G3/4 | 16mm | 40 | 14.3 | 12-24 | 0-80℃ | 1.0 | 180 | 275 | 1或3 |
MD-100R | 26mm | 26mm | G1 | 20mm | 120 | 8.6 | 6.5-60 | 0-80℃ | 1.2 | 260 | 245 | 1或3 |
MD-100R-5 | 26mm | 26mm | G1 | 20mm | 135 | 11.7 | 9-60 | 0-80℃ | 1.1 | 260 | 365 | 1或3 |
資料下載 |
日本易威奇磁力泵應用場合共同參數:
比重極限是當介質粘度為1mPa.S及在最大流量時的數值。
電機輸入功率為輸送清水時的數值。
最大流量:135L/min(8,100L/H)
最小流量:8L/min(480L/H)
最高揚程:14.3m
2、IWAKI-MD-F/MD-V系列:世界最暢銷、高性能小型磁力泵
MD-F/MD-V系列是一種無泄漏磁力驅動泵,無密封件磨損及更換問題。
可用來輸送包括強酸強堿在內的大多數化學液體。
型號種類豐富多樣,選擇范圍廣,可提供高比重/ 高揚程型號。
適宜輸送強腐蝕/高比重液體的,高性能小型磁力泵。
1、優秀的耐腐蝕性能:MD-F/MD-V系列的過流端材質分別為CFRETFE和CFRPVDF,均具有優秀的耐腐蝕性能,可用來輸送包括強酸強堿在內的大部分化學液體。
2、可輸送高比重液體:MD-F系列可用來輸送如強酸等的高比重液體。可根據輸送液體的比重從X、Y、Z 三種類型的葉輪中選擇最適宜型號。
3、絕對防漏:磁力泵是一種無泄漏泵,無密封件磨損及更換問題,結構緊湊,易于安裝,是嵌入式應用的理想設備。
4、易于維護:該系列組件規格化,零件數目少,易于維護。
日本易威奇(IWAKI)MD-F系列規格 | ||||||||||
型號 | 葉輪代碼 | 接口尺寸 入口/出口 |
最大流量 (L/min) |
最高揚程 (m) |
比重 | 輸出功率 (W) |
輸入功率 (W) |
電源 | 重量 (kg) |
|
MD-15F | X | NPT1/2 | 10 / – | 4.1 / – | 1.2 / – | 10 / – | 30 / – | 100V/200V/ 220V – 240V 單相 |
1.8 | |
Y | 9 / 11 | 3 / 4 | 1.9 / 1.3 | 10 / 10 | 30 / 34 | |||||
Z | – / 10 | – / 3.1 | – / 1.9 | – / 10 | – / 31 | |||||
MD-30F | X | NPT1/2 或 G3/4 |
13 / 15 | 8 / 11 | 1.5 / 1.3 | 45 / 45 | 70 / 90 | 3.5 | ||
Y | 10 / 12 | 6 / 8 | 1.9 / 1.5 | 45 / 45 | 70 / 90 | |||||
Z | – / 11 | – / 7 | – / 1.9 | – / 45 | – / 90 | |||||
MD-55F | X | R1或G1 | 65 / – | 7.8 / – | 1.3 / – | 90 / – | 170 / – | 100V/200V/ 220V-240V 單相 |
– | 5.4 |
Y | 60 / 65 | 5.4 / 7.8 | 2.0 / 1.3 | 90 / 90 | 130 / 170 | |||||
Z | – / 55 | – / 6.0 | – / 2.0 | – / 90 | – / 130 | |||||
MD-100F | X | R1或G1 | 125 / – | 10.5 / – | 1.2 / – | 260 / – | 375 / – | 220V/380V/ 400V/440V 三相 |
8.5 | |
Y | 115 / 135 | 8.5 / 11.5 | 2.0 / 1.3 | 260 / 265 | 260 / 375 | |||||
Z | – / 115 | – / 8.5 | – / 1.9 | – / 265 | – / 285 |
日本易威奇(IWAKI)MD-V系列規格 | |||||||||||
型號 | 軟管連接 RV · RZV |
螺紋連接 RVM · RZV-M |
最大流量 (L/min) |
最高揚程 (m) |
比重 | 輸出功率 (W) |
輸入功率 (W) |
電源 | 重量 (kg) |
||
吸入口 (mm) |
吐出口口 (mm) |
入口/出口 | 聯管節 (mm) |
||||||||
MD-15RV | 14 | 14 | G3/4 | 13 | 16 / 19 | 2.4 / 3.4 | 1.3 | 10 / 10 | 26 / 31 | 100V/200V 220V-240V 單相 |
1.6 |
MD-20RZV | 17.5 | 17 | G3/4 | 13 | 10 / 11 | 4.9 / 6.9 | 1.1 | 20 / 20 | 40 / 50 | 2.0 | |
MD-30RV | 20 | 20 | G3/4 | 16 | 32 / 38 | 3.8 / 5.4 | 1.3 | 45 / 45 | 60 / 80 | 3.5 | |
MD-30RZV | 17.5 | 17 | G3/4 | 13 | 15 / 17 | 8.0 / 11 | 1.0 | 45 / 45 | 70 / 90 | 3.5 | |
MD-70RV | 26 | 26 | G1 | 20 | 86 / 97 | 6.7 / 9.7 | 1.0 | 150 / 180 | 235 / 365 | 100V/200V單相 220/240V三相 380/400V三相 |
6.0 |
MD-70RZV | 20 | 20 | G3/4 | 16 | 40 / 43 | 14.3 / 20.3 | 1.0 | 180 / 216 | 275 / 395 | 6.0 |
資料下載 |
日本易威奇MD-F/MD-V系列磁力泵:
MD-F/V系列磁力泵由一對連在葉輪和電機軸上的磁鐵驅動。在結構上與傳統離心泵不同,無軸封。泵腔被后殼隔開,由電機帶動磁鐵旋轉,主動磁和被動磁的耦合力矩帶動葉輪旋轉,從而實現液體輸送。
液體溫度范圍:0℃~80℃
粘度范圍:30mPa.s(比重為1S.G.時)
環境溫度:0℃~40℃
電機類型:電容啟動式感應電機
]]>易威奇磁力泵有12個系列100多個型號,從結構小巧緊湊的OEM(設備配套)產品到應用于工業流程的大型泵,規格齊全,能滿足用戶不同的使用要求。易威奇磁力泵廣泛應用于化工、石化、環保水處理、電鍍、印刷電路版、半導體等行業。
易威奇磁力泵不僅產品性能,而且可供選擇的型號均在市場上處于領先地位,四十多年來,易威奇磁力泵以其優良的運行記錄贏得了日本和全世界用戶極高的贊譽。
MX系列磁力泵:耐用性大大提高,專用于表面處理相關工藝。
日本易威奇IWAKI特別為表面處理工藝研制開發的專業泵。其設計理念是“耐用性能的提高”,即在異常的工況條件下不易出現故障而損壞。在經實踐驗證過的可靠的無接觸構造的基礎上,采用全新的自循環冷卻構造(已申請國際專利),從而在泵空運轉、汽蝕、出口閥關閉等異常工況條件下使用時,泵的耐受性能得到大幅提高。MX系列磁力泵是可靠的工業用泵。適用于過濾、噴淋、清洗、蝕刻等等,各種表面處理相關工藝。
1、非接觸構造:通過精確設置被動磁鐵與主動磁鐵的相對位置,可有效對磁囊的位置進行磁力控制,即使在空轉時軸承的后端也不會后止推環接觸。這種構造有效的抑制了摩擦熱的產生,確保了摩擦部的潤滑,降低了由于在異常工況條件下泵的故障率。(MX-70/100除外)
2、組合式蝸殼泵腔(已申請國際專利):首次在樹脂材質磁力泵的前殼與后殼上設計成部分蝸殼形狀,組裝后得到整體的理想螺旋形狀的腔室。有效地抑制了從葉輪噴出的液體再次回流到泵腔室內產生的泄露現象,從而將液體平穩高效地導向泵出口。實現了泵的高效率化。
3、自循環冷卻構造(已申請國際專利):葉輪與磁囊的連接固定處設有熱擴散孔,此擴散孔可使泵軸和軸承周圍的液體在離心力作用下強制循環,從而泵在異常工況下運行時,可有效地?cái)U(kuò)散由摩擦所產生的熱量,起到冷卻和散熱的效果。有效地防止了泵腔的樹脂材料因高溫產生的變形及熔化。
4、結構堅固:在泵前殼及后殼等應力集中部位,全部使用加強筋補強,進一步提高了泵的耐壓性能及機械強度。在以往軸承與磁囊過盈配合的固定方式基礎上,又采用軸向固定的構造,即將軸承限制于磁囊的底部止口與葉輪的后部之間,提高了泵在高溫工況條件下的可靠性。
日本易威奇(IWAKI)MX系列過流端材質 | |||||
型號 | MX-70 | MX-100 | MX-250~403(H) | ||
材質記號 | CV(CE) | RV(RE) | AV(AE) | ||
前殼 | GFRPP | GFRPP | |||
葉輪 | |||||
后殼 | |||||
磁囊 | PP | ||||
O形圈 | FKM | FKM(EPDM) | |||
泵軸 | 鋁陶瓷 | 鋁陶瓷 | |||
軸承 | GFRPPS | PTFE | 碳 | PTFE | 鋁陶瓷 |
后止推環 | CFRPPS | ||||
接口環 | – | PTFE | PTFE | ||
前止推環 | 鋁陶瓷 | 鋁陶瓷 | |||
定位銷 | – | GFRPPS(僅限于402H-403H型) | |||
注:O形圈可更換為EPDM和AFLAS。 |
日本易威奇(IWAKI)MX系列規格 | ||||||
型號 | 標準尺寸 | 比重極限 | 最大流量 | 標準規格 | 馬達功率 | 重量 |
入口×出口 | L/min | L/min-m | KW | Kg | ||
MX-70 | G1×G1 | 1.2 | 90 | 50-5.4 | 0.15 | 6.5 |
MX-100 | 1.2 | 110 | 70-6 | 0.26 | 8.2 | |
MX-250 | 25×25 | 1.2 | 150 | 50-14 | 0.4 | 13.5 |
MX-251 | 1.0 | 150 | 80-19 | 0.75 | 18.5 | |
MX-400 | 40×40 | 1.2 | 280 | 100-10.5 | 0.4 | 13.5 |
MX-401 | 1.2 | 320 | 150-14.5 | 0.75 | 18.5 | |
MX-402 | 50×40 | 1.2 | 450 | 200-20 | 1.5 | 30.5 |
MX-402H | 1.0 | 160 | 100-30 | 1.5 | 30.5 | |
MX-403 | 50×40 | 1.2 | 500 | 200-23 | 2.2 | 33 |
MX-403H | 50×40 | 1.0 | 300 | 100-35 | 2.2 | 33 |
MX-505 | 65×50 | 1.2 | 800 | 500-24.5 | 3.7 | 64 |
資料下載 |
日本易威奇磁力泵應用場合:
上述比重極限是指最大流量時的數值。根據流量的變化,比重極限也會有所變化,請與我們聯系。
MX-70、100有軟管連接。(連接口徑:26mm)
AV(AE)型之性能與其他型號有所不同,請與我們聯系。
液體溫度范圍:0-80℃(使用AFLAS O形圈時為10-80℃)
環境溫度范圍:0-40℃
]]>日本易威奇ES系列電磁計量泵能夠完成精確的化學藥品添加,運行費用低,可采用手動或開/關控制實現簡單的操作,是一種提供高效、可靠運行的理想選擇。
1、沖程頻率高:沖程頻率可達每分鐘360次,計量精度高,同時也可有效地消除脈動影響。
2、結構緊湊:ES系列計量泵結構緊湊,運行平穩,尺寸小,重量輕,是作為OEM產品的一種理想選擇。
3、雙閥球構造:ES系列計量泵采用雙閥球、閥座、閥套緊密組成一個密閉的系統,提高了精度。
4、膜片經久耐用:膜片由PTF和EEPDN(不接液),復合壓塑在堅硬的芯上,膜片擋板能夠減少壓力變化時引起的流量波動。
日本易威奇(IWAKI)ES規格 | ||||||||
舊型號 | ES-B10 | ES-B15 | ES-B20 | ES-B30 | ES-C15 | ES-C20 | ES-C30 | ES-C35 |
新型號 | ES-B11 | ES-B16 | ES-B21 | ES-B31 | ES-C16 | ES-C21 | ES-C31 | ES-C36 |
最大流量 L/H | 2.28 | 3.9 | 5.7 | 12 | 4.8 | 7.8 | 16.2 | 24 |
mL/min | 38 | 65 | 95 | 200 | 80 | 130 | 270 | 400 |
mL/shot | 0.11 | 0.18 | 0.26 | 0.56 | 0.23 | 0.37 | 0.76 | 1.13 |
最大吐出壓力(MPa) | 1.0 | 0.7 | 0.4 | 0.2 | 1.0 | 0.7 | 0.35 | 0.2 |
電源提供 | AC220-240V,單相,50Hz/60Hz | |||||||
絕緣類型 | B型絕緣,內置熱保護裝置,帶2m電源線,不帶插頭 | |||||||
沖程頻率 | 0-360spm | 0-353spm | ||||||
接口 | 4×9,6×8 | 8×13 | 4×9,6×8 | 8×13,9×12 |
資料下載 |
止回閥(可選):
CA-1VC、CA-1VE、CA-2VC、CA-2VE、CA-2VCL、CA-2VEL
日本易威奇計量泵應用實例:
·各種化工原料的添加
·化學液體PH值的控制
·造紙工業增強劑及抗水劑的添加
·涂料填加劑的定量添加
·絮凝劑的添加
·消毒劑,如次氯酸鈉的比例添加
·鍋爐中防銹、阻垢劑的定量添加
·自來水消毒劑的添加·電鍍液濃度的控制
2、IWAKI-EK系列:100%防水構造的電磁計量泵
EK系列電磁計量泵具有完善的防水性,傳統的電磁計量泵被認為不適于暴露在外部潮濕的環境中,這就意味著它不適用于室外環境的使用。針對以上弱點,我們設計使泵體驅動部件、控制部件具有良好的防水和防潮,因此,EK系列電磁泵成為世界第一臺可在室外使用的樹脂塑料電磁泵。它可廣泛的應用于民用及工廠用水處理,表面處理等行業。
1、防水結構(相當于IP67):通過泵體的一體設計,減少了泵體密封面數量。防止由于密封不良造成的外部液體從密封面的滲入。在泵頭與泵體支架之間是通過一個橡膠墊進行密封,阻止外部液體從泵頭邊部的滲入。標準配置了塑料遮蓋和密封墊,提高控制器的防水性??刂破鞅肀P采用覆膜開關,可有效地防止液體的滲入。
2、防潮結構:電子部件與電路板被樹脂所覆蓋,它可防止潮濕氣體所造成的冷凝結露和短路。
3、高靈敏度:流量的控制通過對沖程長度、沖程頻率的調節,實現了雙重控制,由于采用對每一沖程進行數字控制,可在最小流量之間進行廣泛的精密流量調整。
4、控制器:控制器內設有一個微處理器。標準配置了外來信號停止泵功能與外來信號同步操作功能。沖程頻率的顯示裝置,采用了耐高溫LCD裝置,可保證長時間在日光下工作。內置CPU增強其靈敏性,功能更加多樣化。
5、控制面板:面板上有液晶顯示器,即使在高溫等惡劣天氣條件下,也可方便操作人員讀取數據。
6、沖程長度調節旋鈕:沖程長度調節旋鈕體積很大非常方便操作。沖程頻率的數字調節配合沖程長度的手動調節,可以在很大范圍內調節吐出流量。
日本易威奇(IWAKI)EK規格 | |||||||||
新型號 | EK-B10 | EK-B15 | EK-B20 | EK-B30 | EK-C15 | EK-C20 | EK-C30 | EK-C35 | |
新型號 | EK-B11 | EK-B16 | EK-B21 | EK-B31 | EK-C16 | EK-C21 | EK-C31 | EK-C36 | |
流量 | L/H | 2.4 | 3.9 | 6.9 | 12.6 | 4.8 | 8.7 | 16.2 | 25.2 |
mL/min | 40 | 65 | 115 | 210 | 80 | 145 | 270 | 420 | |
每沖程流量 | mL/shot | 0.11 | 0.18 | 0.31 | 0.58 | 0.22 | 0.4 | 0.75 | 1.17 |
最大吐出壓力 | MPa | 1.0 | 0.7 | 0.4 | 0.2 | 1.0 | 0.7 | 0.35 | 0.2 |
沖程長度 | mm | 1(40-100%) | 0.25(30-100%) | ||||||
沖程頻率 | 1-360spm | ||||||||
電源提供 | AC100V/110V/115V或220V/230V/240V單相 | ||||||||
絕緣類型 | E型絕緣,內置熱保護裝置,1.5m電源線 | ||||||||
消耗電量 | W | 20 | 22 | ||||||
軟管(內徑×外徑) | mm | 4×6,4×9,6×8 | 8×13,9×12 | 4×6,4×9 ,6×8 |
8×13,9×12 | ||||
重量 | kg | 2.8 | 3.7 |
日本易威奇EHN系列是最新型電磁驅動隔膜式定量泵,采用成熟的EH-R系列的泵頭和驅動機構,而控制單元?jiǎng)t是最新開發的。
100-240V的寬電壓規格以及數字化的EHN系列可以方便地用于各種化學制藥工序。
寬電壓電源:所有型號均采用100-240V寬電壓規格,從而免除你對電壓問題的擔憂。
精確調節:利用了數字化控制器,沖程頻率可每1沖程的幅度在1-360沖程/分鐘范圍內調節,同時結合沖程長度調節,在最小流量到最大流量之間實現精確調節。
多種泵頭:泵頭種類多,有標準型(VC/VH,PC/PH),自動排氣型(NAE)和高壓縮比型(55型)。
排氣閥:小流量型號(EHN-10,15和20)配置了排氣閥,泵腔內的空氣可通過轉動排氣旋鈕輕易排出。
防水/防塵:各單元如驅動單元和控制單元均有密封,使泵的防水/防塵等級相當于IP66。(注:禁止將泵安裝在室外環境中)
控制器功能
手動操作:泵的運行/停止和沖程速度設置(1-360spm)可以通過按鍵控制,沖程速度的設置可以在泵運行或停止時進行。
外控操作:
乘法(1:N):泵通過外部脈沖信號進行乘法動作。對應1個脈沖信號,泵進行N次注射?!癗”可以設置為1-999。進行乘法運作期間輸入的脈沖信號將儲存記憶,最多記憶可達255個脈沖信號。
除法(N:1):泵通過外部信號進行除法運作。對應“N”個脈沖信號的輸入,泵進行1次注射?!癗”可以設置為1-999。(注:如果“N”設為1,泵會進行同步運作,如果泵與可供選配的EH控制器連接時將會使用到這一功能。)
停止(STOP)功能:當泵收到外部接點信號時,砂將會停止運行,直到這一個外部接點(STOP)信號被解除,利用這種功能,可以實現ON/OFF運行控制,同時也非常便于與液位傳感器配套使用。(注:當收到外部接點(STOP)信號時,泵才開始運行的這種控制也可以實現(須轉換初期設置)這時在外控(EXT)狀態下泵只在收到接點(STOP)信號時才與外控信號同步運行。)
日本易威奇(IWAKI)EHN系列規格 | |||||||||
舊型號 | EHN-B10 | EHN-B15 | EHN-B20 | EHN-B30 | EHN-C15 | EHN-C20 | EHN-C30 | EHN-C35 | |
新型號 | EHN-B11 | EHN-B16 | EHN-B21 | EHN-B31 | EHN-C16 | EHN-C21 | EHN-C31 | EHN-C36 | |
最大流量 | mL/min | 38 | 65 | 100 | 230 | 80 | 130 | 270 | 450 |
每沖程流量 | mL/shot | 0.05-0.11 | 0.09-0.18 | 0.14-0.28 | 0.32-0.64 | 0.09-0.22 | 0.14-0.36 | 0.30-0.75 | 0.50-1.25 |
最大吐出壓力 | MPa | 1.0 | 0.70 | 0.40 | 0.20 | 1.0 | 0.70 | 0.35 | 0.20 |
沖程長度 | mm | 50~100%(0.5-1.0mm) | 40~100%(0.5-1.25mm) | ||||||
沖程頻率 | spm | 1-360spm | |||||||
電源 | AC100~240V 50/60Hz 單相 | ||||||||
排氣閥 | 有 | 無 | 有 | 無 | |||||
軟管(軟管直徑) | mm(Ф) | 4×9,4×6,6×8 | 8×13,9×12 | 4×6,4×9,6×8 | 8×13,9×12 | ||||
選購件 | 單向閥 | CA-1 | CA-2-L | CA-1 | CA-2 | CA-2-L |
日本易威奇(IWAKI)EHN系列過液端材質 | ||||||
材質代號 | VC | VH | PC | PH | FC | SH |
泵頭 | PVC | PVC | GFRPP | GFRPP | PVDF | SUS316 |
閥球 | 鋁陶瓷 | HC276 | 鋁陶瓷 | HC276 | 鋁陶瓷 | HC276 |
閥座 | FKM | EPDM | FKM | EPDM | PCTFE | SUS316 |
閥套 | PVC | PVC | GFRPP | GFRPP | PVDF | SUS316 |
墊片 | PTFE | |||||
O形圈 | FKM | EPDM | FKM | EPDM | — | — |
膜片 | PTFE+EPDM |
資料下載 |
日本易威奇計量泵性能特點:
1、高頻率電磁計量泵:沖程頻率可達到每分鐘360次,因此,泵的外形尺寸和重量大大降低,能夠適用于各種液體的添加。
2、極強的耐化學性能:泵頭材質有PVC、GFRPP、PVDF和SUS可供選擇。同時所有的接液端材質都具有極好的耐腐蝕性,有哈氏合金C267,陶瓷、氟橡膠、PTFE等。您可選擇最合適的接液端材質來輸送各種各樣的介質。
3、多種型號可供選擇:為滿足不同化學液體添加的需要。易威奇EH系列計量泵依據不同的操作和功能形成了4種標準化產品(EH/R是基本型號,EH/Y用于工業過程控制,EH/W用于水處理控制,EH/E型用于大流量添加??赏ㄟ^控制器、感應器等外接附件實現不同的自動控制過程添加。)
]]>1、使用方便,可用于多種場合:LK系列包含了所有計量泵中最經濟和多種用途的產品。實際上,日本第一臺使用PVC材質的計量泵就是這個系列,LK系列有三種標準化的連接方式:法蘭、軟管和聯管節(只使用于0.2KW)。同時所有的部件都采用了最經濟和最易使用的設計方式。
2、高耐用性的驅動單元:LK系列計量泵采用蝸輪減速系統,結構緊湊,堅固耐用。因?yàn)轵?qū)動單元完全密閉,采用油潤滑型,可安裝于戶外。同時,其高超的耐用性可保證泵長期地連續使用。
3、多種泵型和材質可供選擇:共有九種配[易威奇]原廠馬達和十種配一般用途馬達的型號供選擇以切合個別使用者對添加量大小不一的要求。材質組合有七個分類,根據介質不同可以從中選擇最合適的。聚氯乙烯泵頭的VC型,使用于酸性介質;VH,VS4適用于堿性介質;VS型適用于粘性液體或漿液。氟塑料的TC型適用于強酸類。不銹鋼的S6和S4型則適用于溶劑。
日本易威奇(IWAKI)LK系列過液端材質 | |||||||||
類型 | VC | VH | VS4 | VS | TC | S6 | S4 | ||
用途 | 酸類 | 堿類 | 粘液和漿液 | 強酸類 | 溶劑 | ||||
可應用的型號 | 11-87 | 11-57 | 65-87 | 11-87 | 11-65 | 11-57 | 65-87 | ||
部件 | 泵頭 | PVC | PVC | PVC | PVC | PVDF | SUS316 | SCS13 | |
閥球 | CE | HC | SUS304 | HC/SUS304 | 主純度CE | HC | SUS304 | ||
閥座 | 11-32型 | FKM | EPDM | PVC | SUS304 | FKM | SUS316 | SUS304 | |
45-87型 | PVC | PVC | PVC | SUS304 | PVDF | SUS316 | SUS304 | ||
O形圈 | FKM | EPDM | EPDM | EPDM | FKM | — | — | ||
閥墊片 | PTFE | ||||||||
膜片 | PTFE+EPDM |
日本易威奇(IWAKI)LK系列型號規格 | ||||||||||
型號 | 流量 (L/min) |
最大壓力MPa | 沖程數 (spm) |
膜片有效 直徑 |
最大沖程 長度 |
連接方式 | 馬達功率 (KW) |
|||
PVC | SUS | 法蘭 | 聯管節 | 軟管 | ||||||
LK-11 | 0.020 | 1.0 | 1.5 | 48 | Φ22 | 1.5 | 15A (不銹鋼為 JIS16K) |
VP16 (PVC) |
Φ4×Φ9 (PVC) |
0.2(三相) |
LK-21 | 0.050 | Φ30 | 2.0 | |||||||
LK-22 | 0.10 | 96 | ||||||||
LK-31 | 0.25 | 48 | Φ60 | 2.5 | Φ12×Φ18 (PVC) |
|||||
LK-32 | 0.50 | 96 | ||||||||
LK-45 | 0.85 | 48 | Φ72 | 6.0 | ||||||
LK-47 | 1.7 | 0.8 | 96 | |||||||
LK-55 | 2.8 | 0.5 | 48 | Φ100 | 10 | 25A | — | — | ||
LK-57 | 6.0 | 0.3 | 96 | |||||||
LK-A55 | 2.8 | 1.0 | 48 | 0.4 | ||||||
LK-A57 | 6.0 | 0.7 | 96 | |||||||
LK-A65 | 9.0 | 0.3 | 48 | Φ138 | 17.5 | 40A | ||||
LK-B65 | 9.0 | 0.5 | 0.7 | 48 | — | — | 0.75 | |||
LK-B75 | 13.3 | 0.5 | Φ150 | 20 | 50A | |||||
LK-C76 | 20 | 72 | 20 | 1.5 | ||||||
LK-C86 | 33 | 0.3 | Φ205 | 65A | ||||||
LK-C87 | 45 | 96 | ||||||||
1.此等流量是相對在最大輸出壓力狀態下的數值(室溫下輸送清水時測得)。若出口壓力下降,流量會較所標示數值偏高。 2.聚偏二氟乙烯材質(TC類)軟管接合的泵頭,僅供應11至22的型號(按訂單而安排生產)。VS類部分型號的接合方式與標準者有差別(請參閱LK-VS類別規格)。 3.LK型號配用“易威奇”原廠馬達,標準為200伏特、3相、完全密封風扇冷卻戶外型。也可提供其他電壓、相位或不同防爆規格的馬達。 ·外涂顏色;孟塞爾云母2.5G6/3(LK—F/A/B/C型使用原廠馬達顏色) ·雙泵泵型:LK-11至47型有雙泵頭型號,帶有特殊的組合傳動部件。 |
資料下載 |
日本易威奇計量泵典型用例:
VC:硫酸、鹽酸、次氯酸鈉
VH,VS4:氫氧化鈉、絮凝劑、熟石灰(低濃度)
VS:熟石灰、高分子絮凝劑
TC:濃硫酸、氫氟酸、混合酸
S6,S4:有機溶劑、造紙用化學品
]]>易威奇IX-B系列是次世代高精度無刷直流電機驅動隔膜式計量泵,流量控制范圍廣,從7.5mL/H 到45L/H 超廣流量范圍,并且搭載多種全自動操作模式。實用性也得到大幅提升,包括支持高靈活性安裝方法和不同的連接方式。
獨特電機設計
IX-B 采用無刷直流(BLDC)電機控制沖程頻率,一般類似的計量泵大都采用步進電機設計,但高效無刷直流電機在更緊湊的結構內,提供更高功率輸出,并且讓IX-B 系列達到45L/H 的高吐出量。
排氣閥設計 (已注冊專利)
IX系列其中一個優勢是專利的排氣閥設計,提供優異的排氣性能。
IX-B繼承了這個優點,不會發生氣鎖和吸入異常問題。
高靈活性安裝 (已注冊專利)
IX-B系列在設計上容許安裝在不同的位置,大大提升實用性??刂破鞯奈恢?,可以按照現場實際情況重新設定。而整臺泵亦可以簡單地從底座安裝式改為掛壁式,而無需額外配件。
增強耐化學性
過流端材質仍然是高耐化學性的PVDF,和 FKM 或EPDM 兩種密封選擇。與此同時,新型非彈性體固態PTFE 膜片,可以更好地抵抗化學氣體的滲透和全方位提高化學耐受性。
LED 顯示屏
特大LED 顯示屏可以簡單清楚顯示操作條件,一目了然。即使在遠處或黑暗位置,亦可以很容易查看泵的狀態。
IX-B資料下載 |
高調節比和高精度
IX-B系列的調節比達到1000:1,并以無刷直流電機控制沖程頻率??刂品秶鷥?nèi)重復精度達到1%,最小流量更達到0.0075L/H。
不同的連接方式
標準接頭包括軟管、螺紋、法蘭或聯管節,任何應用情況都可以輕松完成安裝。
安全設計
所有型號均配備膜片破裂探測器,以保護用戶及環境。另外,異常檢測器能在出口管路堵塞或錯誤操作導致高壓情況下,保護管道。即使膜片破損,排水孔也可確保泵操作安全。
日本易威奇(IWAKI)IX-B系列高精度計量泵規格 | |||||
型號 | 流量L/H | 最大壓力MPa | 功耗W | 電流A | 重量kg |
IX-B007 | 0.0075~7.5 | 1.7 | 17 | 0.4 | 3.5 |
IX-B015 | 0.015~15 | 1.0 | 17 | 0.4 | 3.5 |
IX-B030 | 0.03~30 | 0.6 | 19 | 0.5 | 3.7 |
IX-B045 | 0.045~45 | 0.4 | 19 | 0.5 | 3.7 |
高調節比
通過完整電機控制功能獨立地控制吸入和輸出端速度,可提供最高750:1調節比。
高節能和環保
通過使用螺旋齒輪和輔助彈簧,與一般傳統回彈設計相比,功耗降低了70%。
高精度投藥控制為每一個化學投藥應用提供解決方案。

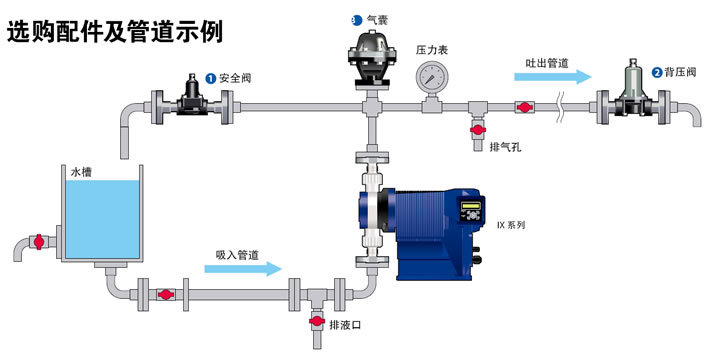

易威奇IX系列是數控直驅隔膜泵,多年高端電機科技成果帶來極準確、高效節能和高分辨率計量泵。IX系列能滿足當今行業自動化學品輸送的需求。
精密化學投藥操作
閥門設計在任何流量下仍可保持精確的計量,同時電機調節排放和吸入速度,以實現高精度(+/-1%),一切有賴高效益的機械驅動隔膜泵設計。
低脈動穩定輸出
流量控制是通過調節吐出速度(吸入速度固定),保證在任何流量下的穩定輸出。低脈動減少了對管路的沖擊(慣性力)和負載。
高效泵頭設計結合高壓縮比
由于固定的(最大)沖程長度,高壓縮比讓泵可以實現無空氣鎖的快速啟動。
可輸送粘性液體
標準IX系列可輸送的最高液體粘度分別為IX-C:1000mPa.s,IX-D:300mPa.s。
安全設計
所有型號均配備膜片破裂探測器,以保護用戶及環境。另外,異常檢測器可以在堵塞或不當操作所引起的高吐出壓力情況下保護管道。即使膜片損壞,排水孔也可確保操作安全。(在某些情況下可能無法檢測關閉操作中出現的壓力突然上升。如果使用的管道或機械抗壓力較低,請另行安裝安全閥。)
防氣蝕
當輸送粘性液體時,可以改變吸入沖程速度來避免產生氣蝕。(可編程吸入速度:正常速度的75%,50%或25%)
IX-CD資料下載 |
排氣功能
通過鍵盤操作或信號觸點(AUX)在任何模式下以最大沖程率運行泵,即可進行排氣。
校正功能
泵在出廠前已進行校正,但是由于管道布置和液體特性不同,建議在安裝時重新進行校正。
IP65
驅動單元和控制單元分別密封于防護級別達IP65的外殼內。
日本易威奇(IWAKI)IX-CD系列高精度計量泵規格 | ||||||
型號 | 流量 L/H |
最大壓力 MPa |
最高液體粘度 mPa.s |
液體溫度范圍 ℃ |
功耗 W |
|
IX-C060 | TC/TE | 0.08~60 | 1.0 | 1000 | 0~50 | 62 |
S6 | 0~80 | |||||
IX-C150 | TC/TE | 0.2~150 | 0.4 | 1000 | 0~50 | 62 |
S6 | 0~80 | |||||
IX-D150 | TC/TE | 0.2~150 | 1.0 | 300 | 0~50 | 110 |
S6 | 0~80 | |||||
IX-D300 | TC/TE | 0.4~300 | 0.5 | 300 | 0~50 | 110 |
S6 | 0~80 |
? 最大流量是于室溫及最大吐出壓力下輸送清水時所測得的性能,將隨壓力下降而上升。
? 環境溫度范圍: 0-50℃ ( 只限室內使用)
? 環境濕度范圍: 0-90%RH ( 控制器非冷凝狀態)
? 其他管道連接方式請與易威奇聯系。
注 1: IX-C060S6 在流量低于 0.4 L/h 時不能保證精度。IX-C/D150S6 在流量低于 1.5 L/h 時不能保證精度。IX-D300S6 在流量低于3.0 L/h 時不能保證精度。
注 2: 當輸送粘性液體時流量會下降。在這類應用時,選型時應保留足夠富裕。
注 3: 于沒有粘度變化、沒有結冰、沒有輸送槳液的情況下。
]]>調節比寬泛
通過?7mm 柱塞及調節泵頭安放角可調節流量,調節范圍0.1 ~ 0.3 mL/ 轉。
高扭矩電機
V-07AEP06 配置的雙極性步進電機為高扭矩電機,可大大減少電機鎖死的可能性。
配置清洗口和轉動傳感器
通過清洗口清洗柱塞可防止柱塞被異物抱死,且轉動傳感器可用來監控流量。
應用范圍
? 輸送緩沖液
? 輸送清洗液
日本易威奇(IWAKI)Hi-Cera Pump V系列規格 | ||||
型號 | V-07AEP06-P01 | V-07AEP06-P02 | V-07AEP06-P03 | |
每轉流量 | mL | 0.1 | 0.2 | 0.3 |
流量 | mL/min | 0.5-30 | 1.0-60 | 1.5-90 |
轉速 | RPM | 5-300 | ||
精度 | % | ±1.5 | ||
最高壓力 | kPa | 150 | ||
液體溫度范圍 | ℃ | 0-60 | ||
環境溫度 | ℃ | 0-40 | ||
重量 | g | 750 | ||
外形尺寸 | mm | 150×79×77 | ||
驅動方式 | 脈沖輸入 | |||
電機 | 雙極性步進馬達 |
無閥結構可以防止氣鎖與堵塞
外型小巧,結構緊湊,柱塞及泵腔襯套采用優質精細陶瓷,獨特的無閥構造可防止氣鎖、堵塞及咬死等一般計量泵所常見的問題。
超高精度的無閥柱塞泵
易威奇Hi-cera小型計量泵,采用優質精細陶瓷柱塞,獨特的無閥構造,有效解決了堵塞、咬死等一般計量泵常見的問題。主要零件的加工精度達到微米級,可獲得超高吐出精度。廣泛應用于藥液的微量精密注入,以及各種高粘性液體輸送。
優異的耐腐蝕性、耐磨性、優質精細陶瓷
計量精度高,吐出精度高達±0.5%
可通過改變泵頭角度來調整吐出流量,適用于極度精密的定量添加。
注: 驅動電機為步進電機時,重復性可達到±0.5%,詳情請咨詢易威奇。
輸送液體粘度最高(可達 20,000 mPa·s)
獨特的無閥結構,以及 SiC 優異的耐磨性能,可用于輸送沉降速度非??斓臐{液和研磨性液體。輸送液體粘度最高可達 20,000 mPa·s 。
注: 輸送500 mPa·s 或以上的粘性液體,吐出精度會下降。輸送漿液時,應確認其
特性。
可用于真空容器注射及高壓容器吸液
無需電磁閥也可向負壓側定量注入。即使吸入側和吐出側的壓力不穩定,也可實現定量注入。
優異的耐化學性,適用于各種化學品
過流端材質采用陶瓷和PTFE,確保持久耐用地輸送酸、堿或有機溶劑。
外形小巧,非常適合用于各種裝置
外形小巧,結構輕便,水平或垂直安裝均可,非常適合用于OEM裝置設備等。無需更改管道,只要改變電機的轉向即可實現液體的正反向輸送。
防氣鎖設計
混入的氣體在泵運作過程中會被排出,降低氣鎖失效的可能性。
注:根據不同的安裝條件和液體特性,混入的氣體或不能完全被排出,請咨詢易威奇。
應用:
? 精密添加 ??? 微量取樣 ??? 清洗 ??? 噴碼 ??? 噴涂(精密噴涂) ??? 在線連續注入
資料下載 |
示例:
醫療設備:透析儀、血液分析儀
清洗設備:清洗劑及化學漂劑注入
燃料電池:純水注入
食品工業:食品添加劑的定量注入, 香精液的注入, 采樣
造紙工業:化學劑及染料的定量添加
電容器:磷酸溶液的添加
日本易威奇(IWAKI)V系列規格 | ||||||||
型號 | 減速比 | 轉速 RPM |
最大吐出量 mL/min |
最高吐出壓力 MPa |
接口規格 mm |
標準電機 | 重量 kg |
尺寸 mm |
V-05SL1A1 | 1/150 | 9/11 | 1.6/1.9 | 0.7 | ?6 不銹鋼制軟管接口 | 感應電機 15 W |
2.3 | W84xH95xD233 |
V-05SL1B1 | 1/75 | 19/23 | 3.3/4.0 | |||||
V-10SL1A1 | 1/150 | 9/11 | 6.0/7.0 | 0.7 | ?6 不銹鋼制軟管接口 | 感應電機 15 W |
2.3 | W84xH95xD233 |
V-10AL1A1 | ||||||||
V-10SL1B1 | 1/75 | 19/23 | 13/16 | |||||
V-10AL1B1 | ||||||||
V-10SL1C1 | 1/30 | 48/58 | 33/40 | |||||
V-10AL1C1 | ||||||||
V-10SL1D1 | 1/15 | 96/116 | 67/81 | |||||
V-10AL1D1 | ||||||||
V-10SL2E1 | 1/7.5 | 193/232 | 135/163 | 0.6 | ?10 不銹鋼制軟管接口 | 感應電機 25 W |
3.0 | W84xH95xD245 |
V-10AL2E1 | ||||||||
V-10SL2F1 | 1/5 | 290/348 | 203/245 | 0.4 | ||||
V-10AL2F1 | ||||||||
V-10SL2G1 | 1/3 | 483/580 | 338/409 | 0.3 | ||||
V-10AL2G1 | ||||||||
V-15SS3E1 | 1/7.5 | 193/232 | 559/673 | 0.5 | ?13 不銹鋼制軟管接口 | 感應電機 40 W |
8.0 | W155xH139xD334 |
V-15AS3E1 | ||||||||
V-15SS3F1 | 1/5 | 290/348 | 841/1009 | 0.3 | ||||
V-15AS3F1 | ||||||||
V-15SS3G1 | 1/3 | 193/232 | 1400/1682 | 0.2 | ||||
V-15AS3G1 |
? 代碼意義如下(柱塞/泵腔襯套材質):S:SiC/SiC A: Al2O3/ Al2O3
? 上表為常溫下輸送清水時所測得的性能。
? 每轉吐出量: V-05約0.17 mL/rev,V-10約0.7 mL/rev, V-15約2.9 mL/rev (安放角為20°)。
? 泵理論吸程為4米以上,實際吸程取決于輸送液體特性。
? 輸送完易結晶液體或粘附液體后,需將泵腔襯套清洗干凈。
? 外型尺寸詳圖請咨詢易威奇。
]]>小巧緊湊的齒輪泵完全解決泄漏問題。
提供極佳的安靜性和無泄漏的運作。
由于其卓越的效率和緊湊的設計,MDG泵被廣泛應用在多種領域,包括一些最先進的醫療和實驗室設備。
無軸封構造,確保無泄漏,理想的裝置配套
通過磁耦合器傳輸動力的無軸封構造,解決了泄漏及軸封定期更換的問題。
優異的耐腐蝕性能
過流端采用 SUS316、PTFE、PPS 及 PEEK 等優質的耐腐蝕性材料,安全輸送各種化學藥液。
吐出壓力高、真空度高
雖然外形小巧,但是其最高吐出壓力達0.6MPa,最大真空度達5.3kPa。
優異的耐高溫性能
在采用耐高溫材料的基礎上,齒輪及泵體均使用獨特的技術進行精密加工而成,結合易威奇創新性的泵技術,使得輸送高溫化學藥液成為可能。標準型的溫度極限為95?C。
日本易威奇(IWAKI)MDG系列規格 | ||||||||
型號 | 標準尺寸 | 最大流量 | 最大出口壓力 | 可在真空度 | 液體溫度范圍 | 粘度限制 | 電機規格 | 重量 |
L/min | MPa | kPa | ℃ | mPa.S | AC220-240V | Kg | ||
MDG-R2R□□□ | Rc1/8,1/8NPT,G1/4 | 1.8/2.1 | 0.3 | 5.3 | 0-50 | 50 | 20W | 2.1 |
MDG-R2B□□□ | Rc1/8,1/8NPT,G1/4 | 1.6/1.9 | 0.3 | 5.3 | 0-95 | 50 | 20W | 2.1 |
MDG-H2TA220N | 1/8NPT | 1.8/2.1 | 0.4 | 5.3 | 0-45 | 30 | 15W | 2.1 |
MDG-H2KA220N | 1/8NPT | 1.6/1.9 | 0.3 | 8.0 | 0-95 | 30 | 15W | 2.1 |
MDG-M2S6B□ | 1/8NPT | 2.0/2.4 | 0.55 | 5.3 | 0-65 | 50 | 45W | 3.5 |
MDG-M4T6□□ | Rc1/4,1/4NPT | 3.8/4.6 | 0.6 | 8.0 | 0-95 | 80 | 100W | 7.4 |
MDG-M4S6□□ | Rc1/4,1/4NPT | 4.0/4.8 | 0.6 | 5.3 | 0-50 | 30 | 100W | 7.4 |
MDG-M4T6□220H | Rc1/4,1/4NPT | 3.8/4.6 | 0.6 | 8.0 | 0-95 | 200 | 150W | 8.0 |
MDG-R15T□ | Rc3/8 | 14/17 | 0.3 | 5.3 | 0-45 | 30 | 180W | 7.8 |
MDG-R15P□ | ||||||||
MDG-R15K□ | Rc3/8 | 12.5/15 | 0.3 | 8.0 | 0-95 | 30 | 180W | 7.8 |
MDG-R15C□ | ||||||||
MDG-R2B□24 | Rc3/8 1/8NPT,G1/4 |
1.7 | 0.15 | 5.3 | 0-95 | 10 | DC24V,10W | 1.2 |
MDG-R2RV□24H | 1.8 | 0.3 | 0-50 | DC24V,14W | ||||
MDG-R2B□24H | 1.7 | 0-95 |
資料下載 |
日本易威奇齒輪泵不同行業的應用范疇:
醫療設備:
透析儀 ? 激光手術刀、激光醫療設備
X光片處理設備
半導體及液晶體制造設備:
激光加工設備 ? 等離子蝕刻設備 ? 純水制造設備
溶劑的清洗設備 ? 焊接設備 ? IC測試設備
印刷相關設備:
橡皮布自動清洗裝置 ? 油墨的供應及補充裝置 ? 工業用噴墨打印機
食品加工設備:
制面機 ? 冷水機 ? 食品保鮮裝置
廢液回收設備:
氟利昂回收及再生裝置 ? 照片廢液處理設備
有機溶劑回收裝置
其它:
純水制造裝置 ? 油脂循環和過濾設備
畜牧業液體添加設備 ? 無土栽培
農藥噴灑設備 ? 染料激光器 ? 燃料電池
各種理化設備、實驗室和研究所
]]>日本易威奇(IWAKI)KB系列風囊泵 | ||||||
類型 | 型號 | 最大流量mL/min | 沖程數spm | 最大壓力MPa | 接口I.D.mm | 馬達功率W |
單泵頭 | KB-3X | 1456 | 110 | 0.03 | 12 | 3.2 |
KB-4N | 2300 | 40 | 0.03 | 12 | 25 | |
雙泵頭 | 2KB-3X | 1450×2 | 110 | 0.03 | 12 | 3.2 |
日本易威奇(Iwaki)KBR系列規格 | ||||||
類型 | 型號 | 最大流量mL/min | 沖程數spm | 最大壓力MPa | 接口I.D.mm | 馬達功率W |
單泵頭 | KBR-0Z | 4.1 | 10 | 0.01 | 4 | 3.5 |
KBR-0X | 8.2 | 20 | 0.01 | 4 | 4.5 | |
KBR-1Z | 17 | 10 | 0.01 | 9 | 3.5 | |
KBR-1X | 34 | 20 | 0.01 | 9 | 4.5 | |
KBR-2Z | 25 | 10 | 0.01 | 9 | 3.5 | |
KBR-2X | 50 | 20 | 0.01 | 9 | 4.5 | |
KBR-3Z | 90 | 10 | 0.01 | 9 | 3.5 | |
KBR-3X | 180 | 20 | 0.01 | 9 | 4.5 |
日本易威奇(Iwaki)KBA系列規格 | ||||||
類型 | 型號 | 最大流量mL/min | 沖程數spm | 最大壓力MPa | 接口I.D.mm | 馬達功率W |
單泵頭 | KBA-1Z | 29 | 10 | 0.04 | 9 | 3.5 |
KBA-2Z | 62 | 10 | 0.04 | 9 | 3.5 | |
KBA-3Z | 119 | 10 | 0.03 | 9 | 3.5 | |
KBA-3Y | 146 | 12.5 | 0.02 | 9 | 3.5 | |
KBA-3X | 232 | 20 | 0.01 | 9 | 3.5 | |
KBA-3V | 300 | 30 | 0.01 | 9 | 4.5 | |
雙泵頭 | 2KBA-1Z | 29×2 | 10 | 0.03 | 9 | 3.5 |
2KBA-2Z | 62×2 | 10 | 0.03 | 9 | 3.5 | |
2KBA-3Z | 119×2 | 10 | 0.02 | 9 | 3.5 | |
2KBA-3Y | 146×2 | 12.5 | 0.01 | 9 | 3.5 | |
2KBA-3X | 232×2 | 20 | 0.01 | 9 | 4.5 | |
2KBA-3V | 300×2 | 30 | 0.01 | 9 | 4.5 | |
三泵頭 | 3KBA-1Z | 30×3 | 10 | 0.02 | 9 | 3.5 |
3KBA-2Z | 64×3 | 10 | 0.02 | 9 | 3.5 | |
3KBA-3Z | 119×3 | 10 | 0.02 | 9 | 3.5 | |
3KBA-3Y | 146×3 | 12.5 | 0.01 | 9 | 3.5 | |
3KBA-3W | 246×3 | 20 | 0.01 | 9 | 4.5 |
注:
(1)上述最大流量為輸送 20 ℃ 清水,吐出閥全開時測得的數據。
(2)流量會隨液體溫度不同而變化。
(3)此樣本中最大吐出壓力是吸程為0時的數值。
(4)液體溫度范圍: KB: 0℃~60℃ KBA:0℃~40℃ KBR:0℃~40℃。
(5)環境溫度范圍: 0℃~40℃ ( 但對于 3KBA-3W 220/240V 為10℃~40℃;KBR為5℃~40℃ )

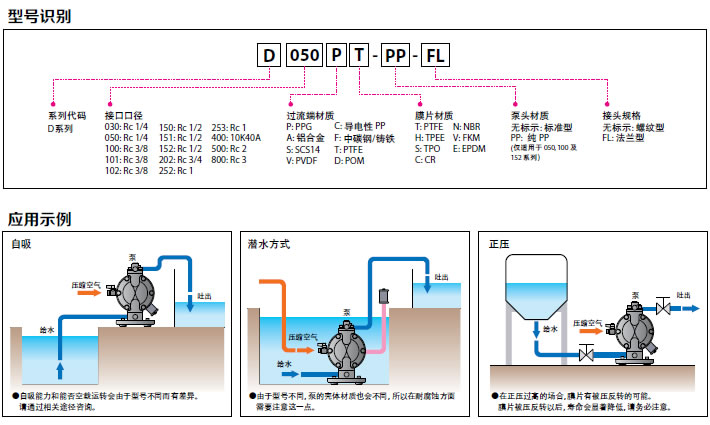

]]>YTS是全球領先的氣動隔膜泵制造商。擁有堅固結構、先進氣滑閥技術及部件模塊化設計,YTS氣動隔膜泵于不同工業中的流體輸送應用,均能發揮高可靠性及維護方便等優勢。
可處理多種液體介質輸送
YTS氣動隔膜泵可應用于電鍍、印刷、化工水處理、航運、建筑、瓷釉、采礦、造紙等行業的介質傳送處理,其優點包括:
·多種進出口連接方向
·無需額外防爆處理
·透過控制空氣裝置調較介質流量
·無須潤滑油運轉
·適合含顆粒、高黏度、易燃、易爆、剪切敏感介質
結構緊湊,堅固耐用
憑借其緊湊的尺寸和堅固的結構,廣泛使用高科技耐磨塑料和金屬,YTS高性能隔膜泵適用于各行各業液體輸送。
加工接合表面
所有液體接合表面均經過加工處理,有效減少任何泄漏的機會。
不需要防爆處理
YTS氣動隔膜泵以壓縮空氣驅動,在操作上沒有靜電火花及過負荷發熱等問題,因些非常適合用于易燃、易爆等場合。
全螺栓組裝結構
易于組裝和白拆卸,無需特別工具,讓維護工作變得輕松簡單。
日本制造
YTS氣動隔膜泵大部分配件都是由位于日本千葉縣佐倉工場的工廠制造。其塑料射出成形車間擁有24小時空調監控,確保塑料成型尺寸的精確度;加上自主研發的檢測裝置,使YTS出廠的氣動隔膜泵品質不斷提高。
塑料材質有:PP,PPG,PVDF,POM
金屬材質有:鋁合金,不銹鋼,中碳鋼,鑄鐵
YTS氣動隔膜泵特點:
·耐空轉
·出口關閉也不會損壞泵
·可變流量和吐出壓力
·可處理含固體顆粒的槳液
·可處理各種液體
·剪切敏感介質適用
·自吸式設計
·防爆設計
·高效能,可節省壓縮空氣消耗
]]>
