CAD,word,excel之間的轉換

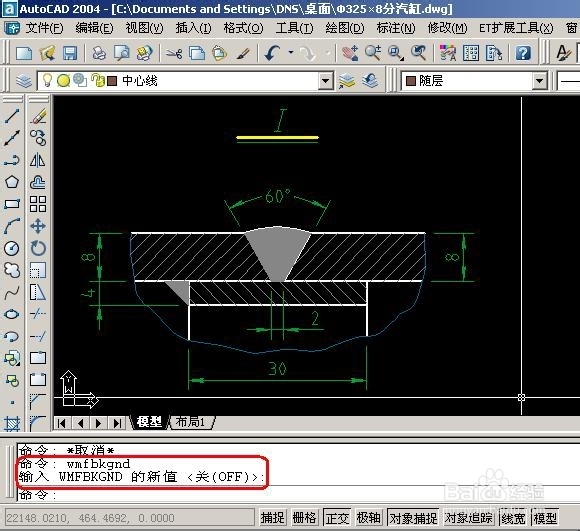

一、CAD圖形或表格復制到WORD、EXCEL的步驟1、更改CAD系統變量WMFBKGND值為OFF,使CAD背景為透明,如果想讓復制的圖形是黑白的,可以在圖層管理器里面把圖層顏色改為白色(7號);

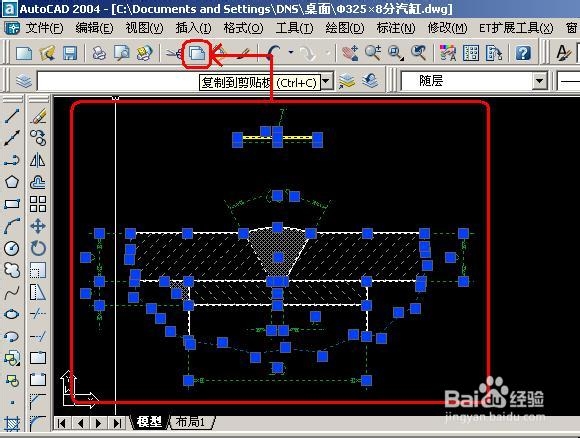

2、選擇需要復制的圖形,用“復制”工具進行復制;

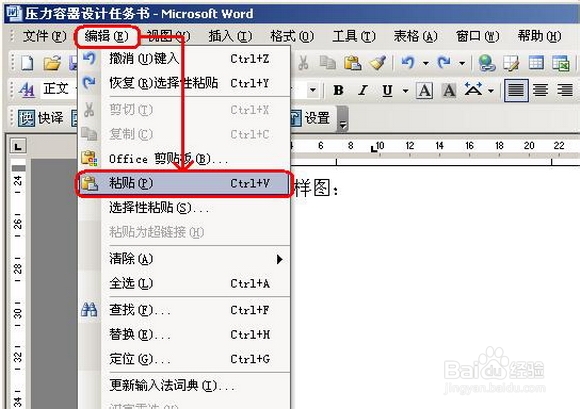

3、切換到WORD或EXCEL,激活需要粘貼的區域,然后選擇“編輯”—“粘貼”;

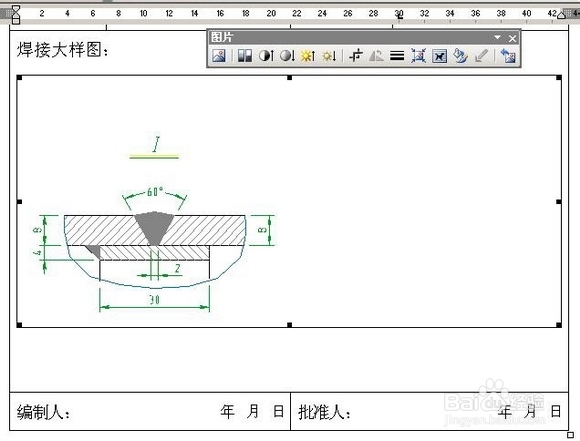

4、粘貼最初的效果如下圖;

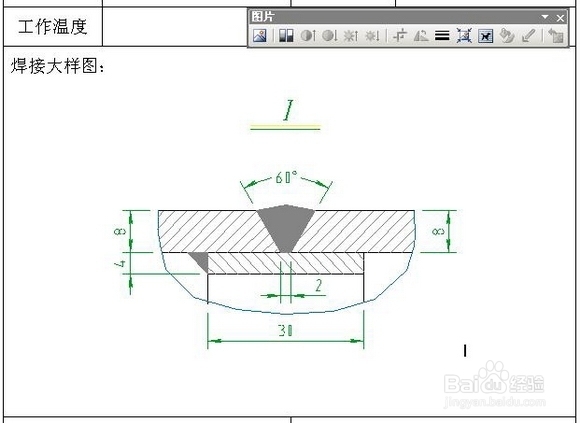

5、利用“圖片裁剪”把圖形空白區域剪掉,然后用拖對角的方法把圖形縮放到合適的大?。?/p>

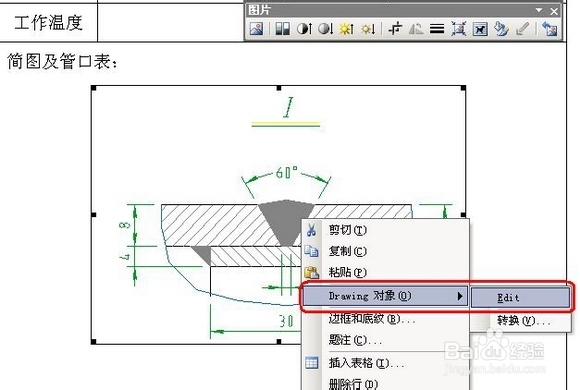

6、如圖形需要修改,可按下圖的方法回到CAD進行修改即可;

注意事項:

1、線條寬度——建議采用多段線設定線條寬度,因為線寬粘貼后寬度只有寬窄兩種,不美觀;2、比例問題——如果有可能,盡量采用1:1繪制,這里的1:1是打印比例,也就是需要打印為10mm的,就繪制成10個圖形單位,這樣既可以控制出圖比例,又可以控制線條寬度;3、背景顏色——2002可以在布局空間(一般布局空間的背景是白色)復制,2004、2005、2006直接復制就行了,無需修改背景顏色。
