產品描述

本公司備有支持閥門本體材料和閥座組合的蝶閥可供選擇，可滿足用戶的各種應用。符合禁油規格。

各系列產品都裝有氣動式、電動式執行機構，可支持自動化。

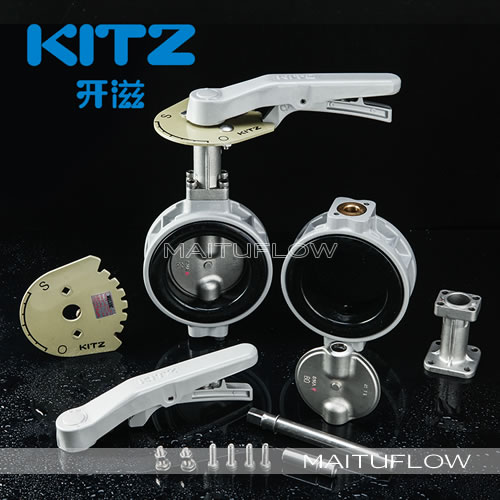

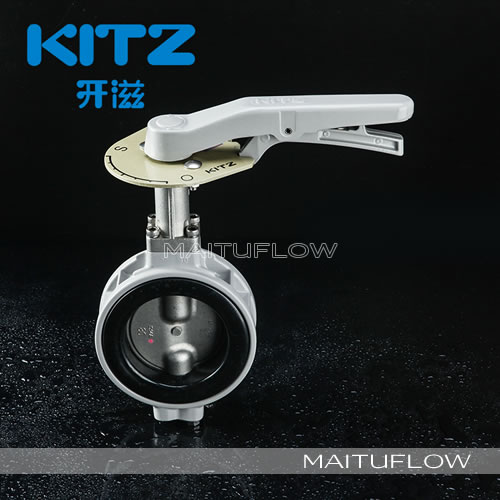

日本北澤(KITZ開滋)XJ鋁制蝶閥系列：共有3種閥頸設計形式，可滿足各種配管需求及設置環境

特點：

■符合各種規格

●本產品符合蝶閥規格”JIS B 2032″，可與現有的 JIS 規格蝶閥相互兼容。

●執行機構安裝法蘭符合 ISO 5211 規格，可對執行機構進行直接安裝。

■施工簡便性大大提高

采用輕盈的鋁合金壓鑄閥體設計，從而使“定中心作業”變得十分簡便。

■支持各種流體

標準配有不銹鋼(SCS14A)閥芯和 EPDM 閥座，可支持各種流體。

■穩定的操作扭矩

由于采用了軸承，因此可以防止閥桿劇烈摩擦，從而實現了穩定的操作扭矩。

■防結露性能出眾

長頸型產品可防止結露，因此無需對齒輪部位采取保溫措施，即使在冷水管中也不易產生結露現象。

■各種零件均為不銹鋼制

柄軸、端板、各種螺拴等零件均為不銹鋼制，可以防止生銹。

■采用 S 形閥芯，大大增強了密封性（已取得專利）

采用了 KITZ 開發的球面體、S 形閥芯，關閉時使用較小的扭矩即可在壓力分布均勻的條件下與閥座整個表面相結合，從而實現卓越的密封性能。此外，由于具備全周同時關閉功能，因此大大提高了閥座的耐用性。

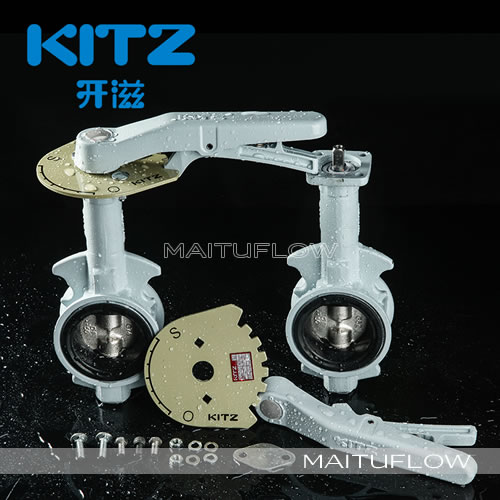

日本北澤(KITZ開滋)DJ系列球墨鑄鐵蝶閥系列：徹底追求蝶閥所需功能，備有豐富產品種類，可滿足各種需求。

特點：

■符合各種規格

●本產品完全符合普通設備用蝶閥規格“JIS B 2032”，可應用于各種用途。

●上部法蘭尺寸符合 ISO 5211 規格，可與執行機構相互兼容。

■具備超高性能

●由于采用了球面閥座，因此與內周的接觸力分布均勻，這樣不僅可降低扭矩，同時大大提高了耐用性。

●通過 FEM 分析，盡可能地將閥芯形狀設計為超薄流線形。這樣可以將壓力損失降至最低。

●小尺寸產品(50?200A)采用了焊接式閥座結構設計，使閥體與橡膠閥座合為一體，因此即使是標準型產品也能在高流速或真空管環境下使用。[250A 以上尺寸的產品可通過選購配置（橡膠閥座與閥體粘在一起），實現與焊接式結構產品相同的性能。]

●橡膠閥座采用了寬廣密封結構設計，因此大大提高了密封性能。

■追求輕量化

●本產品注重配管作業的簡便性，因而大幅減輕了產品本身重量。

200A 以下………與本公司 C 系列產品相比，平均重量減輕了 30%

250A 以上………與本公司 C 系列產品相比，平均重量減輕了 12%

■豐富的規格種類

●通過 3 種閥芯材料(FCD450+ENP/ SCS13A/ SCS14A)與 2 種閥座材料(NBR/ EPDM)之間的配對組合，可以衍生出各種規格的產品，因而可以支持各種流體。

●備有防結露型產品可供選購。

■安全細致的人性化設計

●采用了防止閥桿彈出的結構設計。

●采用了 2 種形式的軸密封：球面密封與軸部的O形圓密封。

日本北澤(KITZ開滋)UB系列不銹鋼蝶閥：重要零部件均為不銹鋼制，并且采用雙重偏心結構設計，是一款性能出眾的閥門

特點：

■可確保在高流速環境下也不會損傷閥座的“雙重偏心結構”

由于采用了閥桿中心與閥座環中心呈偏心(Xmm)狀態、且閥門中心與閥桿中心呈偏心(Ymm)狀態的“雙重偏心結構”，因此當閥門全開時，閥座環與閥芯之間會產生 Cmm 的間隔。（圖 1）因此，即使在高流速環境下，也不會因閥芯微震等原因而造成閥座環發生局部磨損。

■開閉扭矩小

如圖 2 所示，閥芯與密封接觸面呈全面底座接觸狀態，這樣不僅可以改善密封性，而且無需施加不必要的壓接力，因此開閉扭矩小，且操作簡便。

■閥座環使用壽命長

本產品將經久耐用且摩擦系數小的氟樹脂(PTFE)用作閥座材料。除此之外，還采用了具有“密封面壓力全面均勻”及“壓接力適當”等優點的雙重偏心結構設計，確保閥座環不會發生龜裂、剝落或局部磨損，因此經久耐用。

■可以擰緊填料壓蓋

在擰緊填料壓蓋時，普通的蝶閥必須先將拉桿或齒輪驅動部拆下。本產品的主體上部與拉桿或齒輪驅動部之間留有空間，可以直接將螺絲扳手放在填料壓蓋螺栓上（圖 3），因此可以快速地?cái)Q緊填料壓蓋。
