一體化加藥設備在清水入城中的應用
需求分析
由于污染的不斷積累,越來越多的城市河道變得黑臭,城市黑臭水體的諸多危害,不僅給群眾帶來了極差的感官體驗,也是直接影響群眾生產生活的突出水環境問題,日益受到人們的關注。
隨著國務院“水十條”的發布,“到?2020?年,地級及以上城市建成區黑臭水體均控制在?10%以內,到?2030?年,城市建成區黑臭水體總體得到消除”的控制性目標。城市黑臭水體整治已經成為地方各級人民政府改善城市人居環境工作的重要內容,城市黑臭水體整治任務刻不容緩。
針對我國污水直排和河湖黑臭問題,建議污水應急處理常態化。污水應急處理主要與應用于以下幾個方面:
(1)不便于建設常規處理設施。由于存在種種客觀原因,不便做常規處理,如城中村、城郊接合部、邊緣住宅小區的存在,注定在城市化進程中應急處理應該是常態化的。
(2)時間緊、任務重。為滿足近期消除黑臭水體的目標要求,需要在截污納管、工程建設等措施未建設完成的時候,采取應急處理措施,處理黑臭水體,改善基本水質。
(3)突發性事故。突發性事故造成的直排污水。
污水應急處理的優勢:
(1)占地面積小,處理速度快;
(2)投資成本低、運營機動靈活;
(3)運行成本低、效果好,懸浮物和總磷去除率可達90%以上。
根據三部委頒布《城市黑臭水體整治工作指南》的要求,制定階段性的目標及主要采用的治理方式。
治理工藝上:一般使用的河道改善方法有三種,物理方法、化學方法、生態–生物方法。其中化學加藥法處理見效快,效果好。該工藝以混凝劑和助凝劑為主要凈水材料,投加點設在引水泵入口,通過引水泵葉輪高速轉動,實現凈水劑與原水的快速混合;再根據水質濁度及引水泵的流量自動投加混凝劑助凝劑,然后利用出水池促進礬花碰撞長大,完成絮凝反應。因此,化學加藥處理成為了應急處理的首選方案。
根據應急處理的要求,我們設計出了一體化加藥設備,我們將成套加藥裝置及加藥間設計為一體化集裝箱。我們將混凝劑及絮凝劑加藥設備高度集成在一個集裝箱內,相當于一次性解決了加藥間的建設及加藥設備的安裝及布局。
設計工藝流程
凈水劑選擇上,絮凝劑藥劑濃度高,藥劑消耗大,現場制備工人勞動強度大,故采用市售成品藥液;PAM由于投加濃度低,故采用三腔一體化泡藥設備。整個一體化設備由絮凝劑儲藥模塊、絮凝劑提升投加模塊和PAM三腔絮凝制備投加模塊等三個模塊組成,現場配備兩個20立方的PE儲存罐用于藥液儲存,同時在一體化設備內設置PAC中轉計量箱,用提升泵及液位計連鎖自動控控制中轉箱內藥液液位。
助凝劑采用三腔連續自動制備裝置,自帶干粉料斗,自動進粉進水配比,泡藥濃度可根據需要進行調整。整個泡藥過程可實現無人值守操作,在自動制備狀態時,泡藥系統在高液位時停止泡藥,低液位時再次開啟進水進粉進行泡藥,低低液位連鎖停止投加泵。我們選擇用三腔絮凝裝置進行干粉泡藥,其產品本身也是具有自動化程度高,泡藥效果好,節省安裝空間的特點。
我們在卸料泵的入口,提升泵的入口,絮凝劑計量泵的入口,助凝劑投加泵的入口均設計安裝有電動球閥,同時我們在設計上做到了全自動設計,藥劑卸料、中轉儲存、投加盡可能的采用電動閥門控制,減少人工開啟關閉閥門的工作量,同時控制端內置自動運行程序,設備可根據需要按照預設自動程序運行投加。整體管路及閥門設備布局在格柵操作平臺下,設備內部美觀、整潔。
同時在卸料泵出口,絮凝劑投加泵出口,助凝劑投加泵出口安裝有電磁流量計,可實時記錄反饋藥液消耗信息,也可在觸摸屏上查看流量消耗歷史記錄。

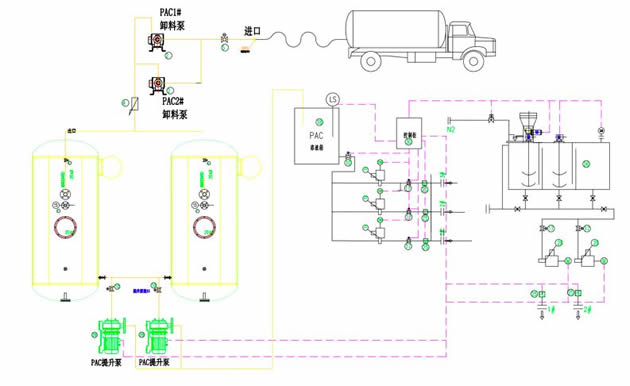

下圖為一體化加藥設備的工藝流程圖:
除20立方儲罐及卸料泵外,其余所有設備均被合理設計布局在集裝箱內,管路采用隱藏式安裝設計,全部安裝于操作平臺格柵下,格柵板可自由揭開,方便檢修。集裝箱內設有絮凝劑中轉計量箱,并安裝有液位計,并與提升泵及投加計量泵連鎖,高液位停止提升泵,低液位停止計量泵。
在設備今后不需要的時候,整體吊裝運走即可,現場稍加改造即可恢復原貌或做其他美化建設。
同時集裝箱內所有的設備可通過安裝于集裝箱外的PLC控制柜進行集中控制,配置觸摸屏,控制柜安裝于集裝箱外側,帶有透明防護板,在不打開柜門情況下可直接看到設備運行情況。所有投加泵均配置變頻電機及變頻器,可根據河道水質濁度信號動態調節加藥量,從而節約藥劑的消耗,也可進行按時間預約投加方式加藥,實現自動化控制管理。

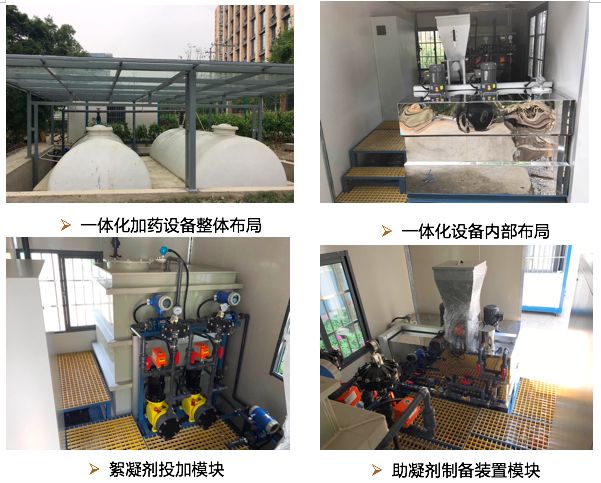

下圖為該項目一體化加藥設備的內部的一些照片:
效果保障
為保障強化絮凝沉淀效果,同時創造水力增氧的效果,在沉淀末端設置一座生態壩,以雍高沉淀區水位,減緩流速,創造絮凝體的有效沉降。在沉淀區,通過延長水力停留時間,促進水中絮體快速沉降,同時利用預埋在生態壩內的生物填料(活性炭、陶粒)對微量污染物進一步吸收、吸附、降解,從而降低營養鹽的含量,抑制藻類過度繁殖,減緩富營養化進程,改善水質。后續再跟進輔以生物治理方案。
結語
目前整套設備已穩定運行近兩年,塘河水質已由處理前的劣V類水質提升到II類水質。
該設備的一體化設計,減少了現場土建工作量,適合多數應急加藥工況,目前該設備已應用在杭州多條河道水質提升應急處理上。
