產品描述

在井水中有硫化物存在，在廢水收集中，由于經常發生缺氧情況，硫化物能在其中積存。硫化物也用于水銀去除工藝過程中，制革廢水中常常有硫化物，在飲用水系統中，硫化物引起味道和氣味問題。在廢水處理系統中，硫化物能使收集系統的混凝土結構損壞，并使處理設備產生異味。

溶解硫的濃度主要采用選擇性離子電極(SIE)為傳感件的分析儀器來測量，但要達到足夠的靈敏度，保持測量精度，SIE系統必須經常調整零點和量程，因此，大部分基于SIE的監視系統都相當昂貴，并要經常維護。

美國ATI的A15/81型溶解硫監視器為測溶硫提供一種改進的辦法，不用SIE傳感器。A15/81采用一種極譜式H2S氣體傳感器，這種傳感器和水樣不直接接觸，結果使這種系統能在多種水樣和廢水中連續運行，而且維護和調整量很少。

操作

A15/81監視器用一種獨特的方法測量溶液中的硫化物，在運行中，用泵把少量的水樣輸送到系統中，并和酸混合，在酸性溶液中，氫硫離子和硫離子（HS–和S-2）按下列反應式轉化為硫化氫。

HS- + H+ -> H2S 或 S-2 + 2H+ -> H2S

合后的水樣流入一個特制的容器中，在容器內硫化氫從水中淅出，處于氣流中的傳感器測量釋放出的硫化氫(H2S)的濃度，并以mg/1為單位顯示相應的硫離子的濃度。

因為硫化物檢測經常在比較惡劣的水中進行，所以分析系統中傳感器的結污是主要關心的問題。A15/81系統的主要特點是傳感器絕對不和水樣接觸，只和反應后生成的H2S的氣體接觸，因此不管水樣質量如何，分析系統都能長期工作，唯一需要做的是把水樣中的大顆粒過濾掉，100微米以內的顆粒容易通過本分析系統，因此只需要一層過濾網。

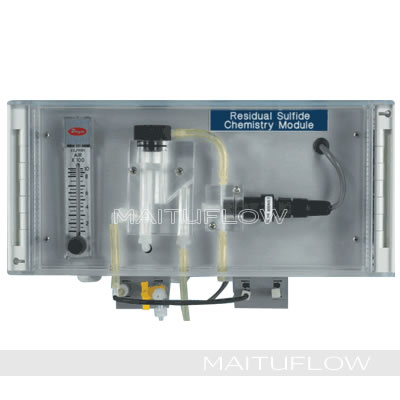

A15/81硫化物監視器由兩個分開的部分構成，一個是采樣模塊，用于水樣采樣和適當處理以滿足測量條件，另一個是控制器模塊，模塊包括硫化物濃度顯示，模擬輸出和報警觸點，控制器有墻掛式的NEMA4X型和盤裝式的。提供一根25英尺的標準電纜，把兩個模塊連起來，用接線盒和附加信號電纜兩個模塊分開的距離可增加到l 00英尺。

用內徑為l／4″的柔性管接入水樣，推薦流量為3一10加侖／小時(200-650 CC／min)實際上分析儀只用很少一點水樣，較高的流量是為了保持水樣采樣實時性。多余的水樣直接通過系統由l／4″出口管排放掉。

硫化物分析儀系統很容易操作和維護，在標準流量下，酸耗量40天內不超過l加侖，使用壽命長的蠕動泵輸送管輸送水樣和酸，輸送管需大約6個月更換一次。泵頭被設計成易于更換泵管，更換兩個泵管大約需10分鐘。除了偶爾的目視檢查，以保證沒有空氣中顆粒的積存外，硫化物傳感器不需要任何維護。

監測溶解硫所采用氣體吹取技術提供一非常靈敏的在線監測方法，很容易做到低PPB級測量。傳感器固有的零點和量程的穩定性允許校驗周期為一個月，另外，可以采用H 2S標準氣樣標定，免去配備混合硫化物標準樣液的困難。

特點

硫化物測量：把硫化物測量轉化為硫化氫的測量。

氣相傳感：在水樣和傳感器不接觸的情況下，進行檢測，消除了傳感器結污的可能性。

LCD顯示：提供硫化物濃度值，報警狀態指示和所有組態信息。

兩個控制繼電器：繼電器的設定點死區，和延時是可編程的，除了提供給化工進料泵簡單通/斷（on/off）控制之外。繼電器還提供脈沖調頻和脈沖調寬控制方式。

隔離式輸出：對應0-0.2PPM和0-20.00PPM滿刻度，可編程4-20mA輸出量程，如需要，輸出可反向。
標準氣瓶校驗：用標準氣樣，可以幾分鐘內完成校驗。

A15/81型溶硫分析儀技術指標

量程： 0-2.000 或 0-20.00PPM， 精度：± 0.03PPM， 重復精度：± 0.01PPM， 線性度：滿量程的 0.1%
控制繼電器： DPDT( 雙刀雙擲 ) 繼電器， 5A@220VAC , 可編程死區和延時

控制方式： ON/OFF( 通 / 斷 ) ，脈寬調制和脈頻調制

清洗控制繼電器：為自動水樣清洗周期所提供的兩個 SPST （單刀單擲）繼電器

模擬量輸出：隔離式 4-20mA 輸出，最大負載電阻 600 W ，可編程輸出量程，輸出可反向

電源 ： 110/220VAC ± 10% ， 50/60Hz， 外殼： 標準型為盤裝式，備選型為 NEMA4X 墻裝式
