產品描述
飲用水,廢水排放和冷卻水的氯化物被廣泛應用于世界各地以控制水中的生物活動。飲用水用氯殺菌,一旦流過水分配系統要保證飲用安全。廢水殺菌有助于保證娛樂用的安全,冷卻水氯化物減少生物結污,這種結污能降低執傳導效率。除了這些普遍的應用之外,還有許多其他的應用場合,在這些應用中,加氯有助于減少生物污染。
殘余氯以許多種化學形成存在于水中,清水中的余氯經常是以游離氯為主。而廢水,冷卻水和含氯化物水可能含有游離氯,結合氯和有機氯的混合物質。在各種形式氯存在的場合,測量余氯相對比較困難,而且在這些場合經常需測量總氯,測量總氯通常是通過使水樣中的氯,PH4緩沖液和碘化鉀進行反應來進行,水樣中各種氯化物和碘反應,釋放出當量碘,然后用各種方法測量釋放出的碘濃度。
在線總氯分析儀用量測碘的方法測量,經常是測兩個鉑電極之間的電流,從而確定碘的濃度。
美國ATI的A15/79型總氯分析儀采用相同的標準量碘測量技術,但用獨特的方法做釋放碘的最終測量。系統將含氯樣水送入反應腔內,并加KI(碘化鉀)溶液進行反應,通過空氣泵將定量空氣吹入反應腔內使反應生成的碘氣化成蒸氣相碘,再由安裝于反應腔上方的傳感器測量出碘的濃度,從而監測出水中總氯的濃度。由于水樣與傳感器不接觸,因此避免傳感器受污水的污染,因此系統可適用于任何臟水的測量。
操作:
A15/79總氯分析儀是一個自動化的化學反應系統,它提供實現總氯測量所需的部件。操作時,用泵把少量水樣打入系統,并和PH4緩沖液混合,然后和碘化鉀混合,在PH4條件下,氯化物產生如下反應(只一種氯化物反應方程式):
HOC1+2KI+HCL→2KCL+I2+H2O
混合水樣流入一個專用腔體,反應生成的碘被從樣品中吹出,位于氣流中的傳感器測量釋放碘I2的濃度,并顯示當量的氯濃度的結果。

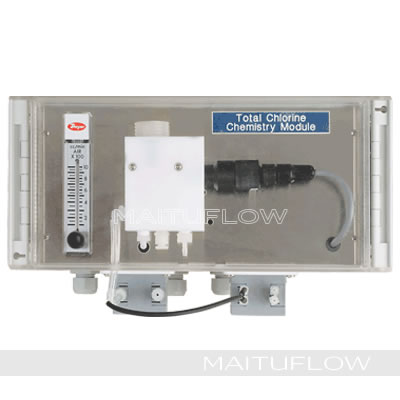

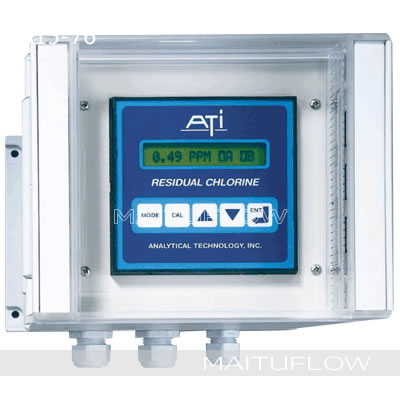

A15/79總氯分析儀由兩個獨立的部件組成,一個是化學反應模塊,樣品在這里反應并做測量,另一個是控制器模塊,包括總氯濃度顯示,模擬量輸出和報警觸點,控制器有墻掛式的NEMA 4X,也有通用盤裝式的,提供一根25英尺傳感器電纜,用它把兩模塊連起來,用接線盒和附加的信號電纜可使兩個模塊距離達100英尺。
用內徑1/4″的柔性管連接水樣,推薦流量為3-10加侖/小時(200-650CC/min),而實際上分析儀只用很少一點水樣,較高的采樣流量是為了保持水樣通過的實時性,多余的水樣直接通過系統并經過1/4″出水口排出。
A15/79總氯分析儀非常容易操作和維護,反應劑損耗量在標準流量下為每40天1加侖。水樣,緩沖液和碘化鉀溶液由長壽命的蠕動泵管輸送,泵管需要每六個月更換一次,泵頭被設計成易于換管。換泵管大約需要10分鐘,碘蒸氣傳感器需要每60天維護一次,每次需要5分鐘。
技術參數:
量程: 0-2.000 或 0-20.00PPM
精度:± 0.02PPM , 重復精度:± 0.01PPM
線性度:滿量程的 0.1%
零點漂移:< 0.01PPM
顯示: 16 字符,字母數字背亮式 LCD
控制繼電器: DPDT( 雙刀雙擲 ) 繼電器, 5A@220VAC , 可編程死區和延時
控制方式: ON/OFF( 通 / 斷 ) ,脈寬調制和脈頻調制
報警繼電器:單獨的 SPST (單刀單擲)繼電器, 5A@220VAC
模擬量輸出:隔離式 4-20mA 輸出,最大負載電阻 600 W ,可編程輸出量程,輸出可反向
操作條件: 0-50 ℃, 0-95%RH (相對濕度)無冷凝
電源 : 110/220VAC ± 10% , 50/60Hz
外殼: 標準型:盤裝式,備選型:墻裝式
化學采樣模塊
傳感器:薄膜式碘氣傳感器
傳感器電纜:標準 25 英尺,最長可達 100 英尺
響應時間: 3 分鐘響應 95%
采樣泵: 內管泵, 5CC/min
緩沖液 / 碘化鉀泵:內管泵, 0.06CC/min
供風:帶精確流量控制的薄膜氣泵
空氣吹取腔:鑄塑聚丙烯酸樹脂
溫度限制: 0-50 ℃
推薦數據:
采樣入口:內徑 1/4 〞軟管接頭
水樣排出口:內徑 1/4 〞軟管接頭
電源: 120VAC,60Hz, 220VAC,50Hz( 備選 )
